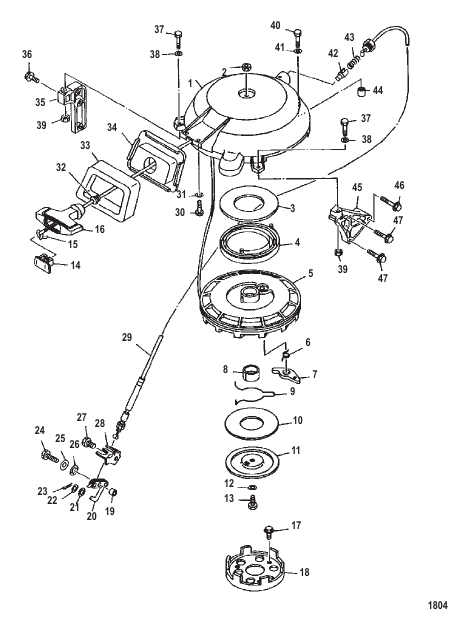

STARTER ASSEMBLY

Parts (48)

#Part NumberDescriptionQtyStatus
- 826949M STARTER ASSEMBLY Recoil 1 disc.
1 826950M   CASE Starter 1 disc.
10 11703M   COLLAR 1 disc.
11 11700M   PLATE 1 disc.
12 11702M   WASHER 1 disc.
13 82441M   BOLT 1 disc.
14 814492M   COVER 1 disc.
15 12066Q9   ROPE 1 superseded
16 814491A1   HANDLE 1 disc.
17 93110M BOLT 3 disc.
18 11708M PULLEY 1 disc.
19 82929M COLLAR 1 disc.
2 82383M   NUT 1 disc.
20 81107M LINK 1 disc.
21 81865M WASHER 1 disc.
22 82211M WASHER 1 disc.
23 82125M COTTER PIN 1 disc.
24 84058M BOLT (M6 x 20) 1
25 881349 WASHER 1 disc.
26 81867M WASHER 1 disc.
27 84088M SCREW (M6 x 10) 1 disc.
28 826960M BRACKET 1 disc.
29 826959M CABLE ASSEMBLY Throttle 1 disc.
3 11707M   WASHER 1 disc.
30 826957M BOLT 2 disc.
31 881379 WASHER 2 superseded
32 98968M GROMMET 1 disc.
33 826956M SEAL 1 disc.
34 826955M GUIDE 1 disc.
35 84465M BRACKET 1 disc.
36 888318 BOLT 2 disc.
37 826958M BOLT (M6 x 35) 2 disc.
38 881379 WASHER 2 superseded
39 82389M NUT 2 disc.
4 826952M   SPRING 1 disc.
40 826958M BOLT (M6 x 35) 1 disc.
41 881379 WASHER 1 superseded
42 81106M PLUNGER 1 disc.
43 82079M SPRING 1 disc.
44 14214M PIN Dowel 1 disc.
45 84466M BRACKET 1 disc.
46 84657001 BOLT 1 disc.
47 82405M BOLT 2 disc.
5 826951M   SHEAVE Starter 1 disc.
6 826954M   SPRING 1 disc.
7 11696M   PAWL 1 disc.
8 11701M   BUSHING 1 disc.
9 826953M   SPRING 1 disc.
