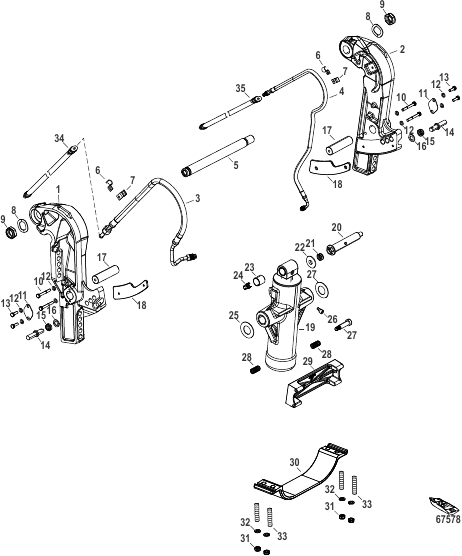

Power Trim/Transom Assembly Heavy Duty
Parts (35)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 8M0150518 |
КРОНШТЕЙН, транец Левый борт BRACKET Transom Port |
1 | |
| 10 | 70732 |
ВИНТ (0.250-20 x 2.00) SCREW (.250-20 x 2.00) |
4 | |
| 11 | 85026T |
ПЛАСТИНА PLATE |
2 | |
| 12 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
8 | superseded |
| 13 | 28636 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
4 | |
| 14 | 8M0034469 |
ШПИЛЬКА STUD |
2 | |
| 15 | 826709117 |
ГАЙКА (0.500-20), нержавеющая сталь NUT (.500-20) Stainless Steel |
2 | |
| 16 | 54012 |
ШАЙБА (0.530 x 0.870 x 0.105), нержавеющая сталь WASHER (.530 x .870 x .105) Stainless Steel |
2 | superseded |
| 17 | 85020T |
ШТИФТ Шарнир PIN Pivot |
2 | |
| 18 | 8M0149583 |
ПОДКЛАДКА ИЗНАШИВАЕМАЯ Левый борт PAD WEAR SET |
2 | |
| 19 | 8M0149597 |
УСИЛИТЕЛЬ ДИФФЕРЕНТА В СБОРЕ POWER TRIM ASSEMBLY |
1 | |
| 2 | 8M0149592 |
КРОНШТЕЙН Транец, правый борт BRACKET Transom, Starboard |
1 | superseded |
| 20 | 8M0149596 |
ШТИФТ ПОДЪЕМНИКА TRIM PIN |
1 | |
| 21 | 82671317 |
ГАЙКА (.500-20) NUT (.500-20) |
1 | |
| 22 | 822076 |
ФИКСАТОР RETAINER |
2 | |
| 23 | 8M0150519 |
ПОДШИПНИК BEARING (.88 x 1 x 1) |
1 | |
| 24 | 8M0142818 |
ПРОБКА CAP |
1 | |
| 25 | 85022 |
ШАЙБА WASHER (2.00 x 1.06 x .060) |
2 | |
| 26 | 8M0029017 |
УСТАНОВОЧНЫЙ ВИНТ (0.312-24) SET SCREW (.312-24) |
1 | |
| 27 | 8M0149586 |
ВИНТ (0,50 x 2,125) SCREW (0.50 x 2.125) |
1 | |
| 28 | 30316 |
ПРУЖИНА SPRING |
2 | |
| 29 | 8M0149593 |
ПРОСТАВКА Транцевый кронштейн SPACER Transom Bracket |
1 | superseded |
| 3 | 8M0149582 |
РУКАВ Низкое давление, левый борт HOSE Low Pressure, Port |
1 | |
| 30 | 89949A1 |
ПЛАСТИНА В СБОРЕ PLATE ASSEMBLY |
1 | |
| 31 | 826709111 |
ГАЙКА (0.312-24), нержавеющая сталь NUT (.312-24) Stainless Steel |
4 | |
| 32 | 843108 |
ШАЙБА (0.330 x 0.560 x 0.060), нержавеющая сталь WASHER (.330 x .560 x .060) Stainless Steel |
4 | |
| 33 | 844357 |
ШПИЛЬКА (0.312-24 x 1.44) STUD (.312-24 x 1.44) |
4 | |
| 34 | 89024001 |
ШЛАНГ В СБОРЕ Гидравлический (10 фт.) подкачивающий насос – по левому борту на транце HOSE ASSEMBLY Hydraulic (10 Feet) Pump Up - Port at Transom |
1 | |
| 35 | 89023001 |
ШЛАНГ В СБОРЕ Гидравлический (10 фт.) откачивающий насос – по правому борту на транце HOSE ASSEMBLY Hydraulic (10 Feet) Pump Down - Starboard at Transom |
1 | |
| 4 | 8M0149585 |
РУКАВ Высокое давление, правый борт HOSE High Pressure, Starboard |
1 | |
| 5 | 8M0147844 |
ТРУБА НАКЛОНА TILT TUBE |
1 | |
| 6 | 8M0149580 |
ЗАЖИМ Стопор CLAMP Retaining |
2 | |
| 7 | 8M0149581 |
ЗАЖИМ Стопор CLAMP Retaining |
2 | |
| 8 | 88750 |
ШАЙБА WASHER Wave (1.62 x 1.05) |
2 | |
| 9 | 858869 |
ГАЙКА (0.875-14) NUT (.875-14) |
2 |
