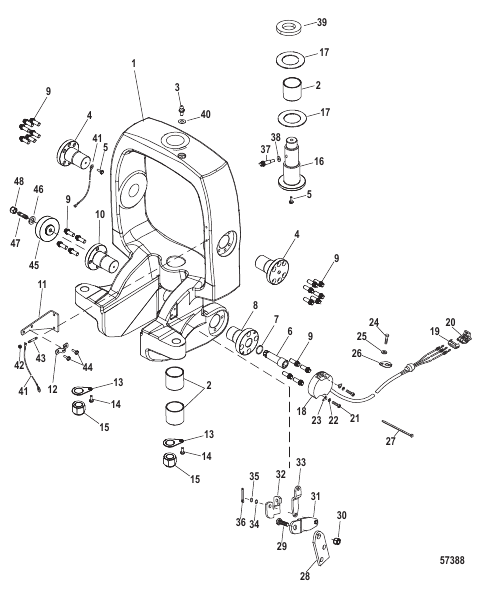

Gimbal Ring Components
Parts (49)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 8M0080427 |
КРОНШТЕЙН ДЛЯ МОНТАЖА ШАРНИРА В СБОРЕ PIVOT MOUNTING BRACKET ASSEMBLY |
1 | |
| 1 | 8M0071861 |
КОЛЬЦО КАРДАНА GIMBAL RING |
1 | |
| 10 | 846433 |
ШТИФТ Шарнирный PIN Hinge |
1 | superseded |
| 11 | 8M8026038 |
КОМПЛЕКТ КРОНШТЕЙНА BRACKET KIT |
1 | |
| 12 | 846341 |
КРОНШТЕЙН BRACKET |
1 | |
| 13 | 847048 |
ПЛАСТИНА Заземление PLATE Ground |
2 | |
| 14 | 69022 |
ВИНТ (№10-32 x 0.500), нержавеющая сталь SCREW (#10-32 x .500) Stainless Steel |
2 | |
| 15 | 846853 |
ГАЙКА (0.750-16), нержавеющая сталь NUT (.750-16) Stainless Steel |
2 | |
| 16 | 8M0051211 |
ШТИФТ Шарнирный PIN Hinge |
1 | superseded |
| 17 | 846375 |
УПОРНАЯ ШАЙБА (1.53 x 2.62 x 0.06) THRUST WASHER (1.53 x 2.62 x .06) |
2 | |
| 18 | 8M0083578 |
ДАТЧИК В СБОРЕ Дифферент SENSOR ASSEMBLY Trim |
1 | |
| 19 | 831957 |
ФИКСАТОР RETAINER |
1 | |
| 2 | 846916 |
ПОДШИПНИК BEARING |
3 | |
| 20 | 8307973 |
СОЕДИНИТЕЛЬ CONNECTOR |
1 | |
| 21 | 37978 |
ВИНТ (№10-32 x 0.750), нержавеющая сталь SCREW (#10-32 x .750) Stainless Steel |
2 | |
| 22 | 26996 |
СТОПОРНАЯ ШАЙБА (№10), нержавеющая сталь LOCKWASHER (#10) Stainless Steel |
2 | |
| 23 | 57008 |
ФИКСАТОР RETAINER |
2 | |
| 24 | 28635 |
ВИНТ (0.250-20 x 0.620), нержавеющая сталь SCREW (.250-20 x .620) Stainless Steel |
2 | |
| 25 | 35950 |
ШАЙБА (0.273 x 0.437 x 0.031), нержавеющая сталь WASHER (.273 x .437 x .031) Stainless Steel |
2 | |
| 26 | 12078 |
ЗАЖИМ CLAMP |
2 | |
| 27 | 816311T |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
A/R | |
| 28 | 846336 |
КРОНШТЕЙН BRACKET |
1 | |
| 29 | 846332 |
ВИНТ (0.250-28 x 0.840) Screw SCREW (.250-28 x .840) Screw |
1 | |
| 3 | 8M0009026 |
ШАРИК (0.250-28 x 1.00), нержавеющая сталь BALL (.250-28 x 1.00) Stainless Steel |
1 | |
| 30 | 35888 |
ГАЙКА (0.250-28), нержавеющая сталь NUT (.250-28) Stainless Steel |
1 | |
| 31 | 8M0047724 |
ARM ARM |
1 | |
| 32 | 8M0047723 |
ШАРНИР PIVOT |
1 | |
| 33 | 8M0047722 |
ARM ARM |
1 | |
| 34 | 846710 |
ВОЛНИСТАЯ ШАЙБА WAVE WASHER |
1 | |
| 35 | 843486 |
ШАЙБА (0.203 x 0.438 x 0.037), нержавеющая сталь WASHER (.203 x .438 x .037) Stainless Steel |
1 | |
| 36 | 210711 |
ШПЛИНТ COTTER PIN |
1 | |
| 37 | 846348 |
ВИНТ (0.250-28 x 1.50), спец. – нержавеющая сталь SCREW (.250-28 x 1.50) Special - Stainless Steel |
1 | |
| 38 | 35950 |
ШАЙБА (0.273 x 0.437 x 0.031), нержавеющая сталь WASHER (.273 x .437 x .031) Stainless Steel |
1 | |
| 39 | 846397 |
ШАЙБА (1.250 x 2.620 x 0.190), нержавеющая сталь WASHER (1.250 x 2.620 x .190) Stainless Steel |
1 | |
| 4 | 8M0066093 |
ШТИФТ Шарнирный PIN Hinge |
2 | superseded |
| 40 | 69056 |
ШАЙБА (0.255 x 0.620 x 0.030), нержавеющая сталь WASHER (.255 x .620 x .030) Stainless Steel |
1 | |
| 41 | 88238A5 |
КАБЕЛЬ В СБОРЕ Заземление (5.50") CABLE ASSEMBLY Ground (5.50 Inches) |
2 | |
| 42 | 8267096 |
ГАЙКА (№10-32), нержавеющая сталь NUT (#10-32) Stainless Steel |
4 | |
| 43 | 846345 |
ШПИЛЬКА (№10-32 x 0.750) STUD (#10-32 x .750) |
4 | |
| 44 | 69022 |
ВИНТ (№10-32 x 0.500), нержавеющая сталь SCREW (#10-32 x .500) Stainless Steel |
2 | |
| 45 | 848653T |
АНОД ANODE |
1 | |
| 46 | 34931 |
ШАЙБА (0.406 x 0.734 x 0.063), нержавеющая сталь WASHER (.406 x .734 x .063) Stainless Steel |
1 | |
| 47 | 8M0022145 |
ШПИЛЬКА (0.375-16/0.375-24 x 1.750) STUD (.375-16/.375-24 x 1.750) |
1 | |
| 48 | 826709112 |
ГАЙКА (0.375-16), нержавеющая сталь NUT (.375-16) Stainless Steel |
1 | |
| 5 | 69022 |
ВИНТ (№10-32 x 0.500), нержавеющая сталь SCREW (#10-32 x .500) Stainless Steel |
4 | |
| 6 | 8M0065246 |
ДАТЧИК В СБОРЕ Карданный вал SENSOR ASSEMBLY Driveshaft |
1 | |
| 7 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Seal NOT SOLD SEPARATE Seal |
1 | |
| 8 | 842814 |
ШТИФТ Шарнирный PIN Hinge |
1 | superseded |
| 9 | 846498 |
ВИНТ (0.312-18 x 0.750), нержавеющая сталь SCREW (.312-18 x .750) Stainless Steel |
18 |
