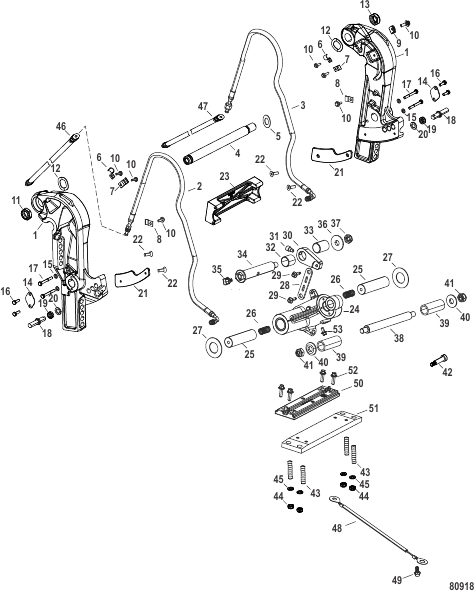

Transom Assembly Power Trim - ROS Models

Transom Assembly Power Trim - ROS Models

Parts (55)

#Part NumberDescriptionQtyStatus
- 8M0244476 REPAIR KIT Trim Cylinder
REPAIR KIT Trim Cylinder
1
1 8M0150518 КРОНШТЕЙН, транец Левый борт
BRACKET Transom Port
1
1 8M0168881 BRACKET Transom Starboard
BRACKET Transom Starboard
1
10 88829 ВИНТ (№10-24 x 0.500)
SCREW (#10-24 x .500)
7
11 8M0244417 NUT Lock (1.00-14) Nylon Insert
NUT Lock (1.00-14) Nylon Insert
1
12 88750 ШАЙБА Wave
WASHER Wave (1.62 x 1.05) Wave
2
13 826135 ГАЙКА (1.00-14), нейлоновая вставка Lock
NUT Lock (1.00-14) Nylon Insert Lock
1
14 85026T ПЛАСТИНА
PLATE
2
15 8M0204649 WASHER (.281 x .500 x .060) Stainless Steel
WASHER (.281 x .500 x .060) Stainless Steel
4
16 8175051 ВИНТ (0.250-20 x 0.625)
SCREW (.250-20 x .625)
4
17 70732 ВИНТ (0.250-20 x 2.00)
SCREW (.250-20 x 2.00)
4
18 8M0034469 ШПИЛЬКА
STUD
2
19 826709117 ГАЙКА (0.500-20), нержавеющая сталь
NUT (.500-20) Stainless Steel
2
2 8M0239127 HOSE High Pressure, Port
HOSE High Pressure, Port
1
20 8M0204665 WASHER (.530 x .880 x .104) 630 Stainless Steel
WASHER (.530 x .880 x .104) 630 Stainless Steel
2
21 8M0149583 ПОДКЛАДКА ИЗНАШИВАЕМАЯ Левый борт
PAD WEAR SET
2
22 86843 ВИНТ (№10-24 x 0.500)
SCREW (#10-24 x .500)
4
23 8M0237541 SPACER Transom
SPACER Transom
1
24 8M0237791 POWER TRIM ASSEMBLY
POWER TRIM ASSEMBLY
1
25 85020T ШТИФТ Шарнир
PIN Pivot
2
26 30316 ПРУЖИНА
SPRING
2
27 85022 ШАЙБА
WASHER (2.00 x 1.06 x .060)
2
28 8M0239130 LINK Trim Indicator
LINK Trim Indicator
1
29 8M0005773 ВИНТ (M6)
SCREW (M6 x 14) Shoulder HEX FLG SS
2
3 8M0149585 РУКАВ Высокое давление, правый борт
HOSE High Pressure, Starboard
1
30 8M0239128 LEVER Trim Indicator
LEVER Trim Indicator
1
31 8M0029017 УСТАНОВОЧНЫЙ ВИНТ (0.312-24)
SET SCREW (.312-24)
1
32 8M0150519 ПОДШИПНИК
BEARING (.88 x 1 x 1)
1
33 8M0244485 BEARING (.88 x 1 x 1.375)
BEARING (.88 x 1 x 1.375)
1
34 8M0149596 ШТИФТ ПОДЪЕМНИКА Large
TRIM PIN Large
1
35 8M0142818 ПРОБКА Magnet, Rod Eye
CAP Magnet, Rod Eye
1
36 822076 ФИКСАТОР
RETAINER
1
37 826709117 ГАЙКА (0.500-20), нержавеющая сталь
NUT (.500-20) Stainless Steel
1
38 8M0244418 TRIM PIN
TRIM PIN
1
39 82203540 ПОДШИПНИК
BEARING
2
4 8M0147844 ТРУБА НАКЛОНА
TILT TUBE
1
40 847797 ФИКСАТОР
RETAINER
2
41 896895 ГАЙКА (M12)
NUT (M12)
2
42 8M0149586 ВИНТ (0,50 x 2,125)
SCREW (0.50 x 2.125)
1
43 844357 ШПИЛЬКА (0.312-24 x 1.44)
STUD (.312-24 x 1.44)
4
44 82670911 ГАЙКА (0.312-24), нержавеющая сталь
NUT (.312-24) Stainless Steel
4
45 843108 ШАЙБА (0.330 x 0.560 x 0.060), нержавеющая сталь
WASHER (.330 x .560 x .060) Stainless Steel
4
46 89024001 ШЛАНГ В СБОРЕ Гидравлический (10 фт.) подкачивающий насос – по левому борту на транце
HOSE ASSEMBLY Hydraulic (10 Feet) Pump Up - Port at Transom
1
47 89023001 ШЛАНГ В СБОРЕ Гидравлический (10 фт.) откачивающий насос – по правому борту на транце
HOSE ASSEMBLY Hydraulic (10 Feet) Pump Down - Starboard at Transom
1
48 8M0239126 CABLE ASSEMBLY
CABLE ASSEMBLY
1
49 41508 ВИНТ (0.250-20 x 0.500), нержавеющая сталь
SCREW (.250-20 x .500) Stainless Steel
1
5 45711 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.612 x 0.103)
O-RING (.612 x .103)
1
50 8M0244486 ANODE Aluminum
ANODE Aluminum
1
51 8M0239125 PLATE Anode
PLATE Anode
1
52 8M0103806 ВИНТ (M6 x 20 мм), нержавеющая сталь
SCREW (M6 x 20 MM) Stainless Steel
4
53 8M0103804 ВИНТ (M6 x 12 мм), нержавеющая сталь
SCREW (M6 x 12 MM) Stainless Steel
1
6 8M0149580 ЗАЖИМ Стопор Hose
CLAMP Retaining Hose
2
7 8M0149581 ЗАЖИМ Стопор Hose
CLAMP Retaining Hose
2
8 88512 ЗАЖИМ
CLAMP
2
9 24836 ЗАЖИМ
CLIP
1
