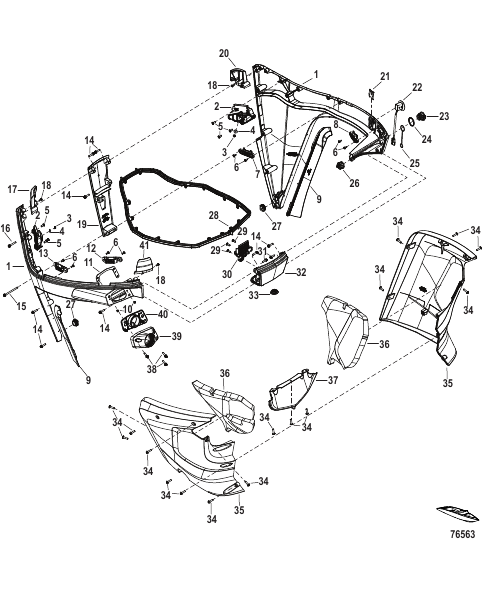

Lower Cowl — Parts Catalog

Parts (49)

#	Part Number	Description	Qty	Status
1	8M0159583	LOWER COWL SET Black, Port and Starboard LOWER COWL SET Black, Port and Starboard	1
1	8M0159584	LOWER COWL SET Cold Fusion, Port and Starboard LOWER COWL SET Cold Fusion, Port and Starboard	1
1	8M0159583	LOWER COWL SET Black, Port and Starboard Paint Ready LOWER COWL SET Black, Port and Starboard Paint Ready	1
10	8M0047718	ВИНТ (M5 x 8MM) SCREW (M5 X 8MM)	2
11	8M0142972	ПЛАСТИНА PLATE	1
12	8M0142929	ФИКСАТОР Передняя часть, правый борт RETAINER Front, Starboard	1
13	8M0142930	ФИКСАТОР Сзади, по правому борту RETAINER Rear, Starboard	1
14	8M0204721	SCREW SCREW	8	superseded
15	8M0071078	ВИНТ (M6 X 85) шестигр. фланец SCREW (M6 X 85) Hex Flg	1	superseded
16	8M0142933	ВИНТ (M6 x 40) SCREW (M6 x 40)	1	superseded
17	8M0142942	НАПРАВЛЯЮЩАЯ Сзади, по правому борту GUIDE Rear, Starboard	1
18	8M0142918	ВИНТ (M5 x 12) SCREW (M5 x 12)	3
19	8M0142223	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Черный LOWER REAR COWL ASSEMBLY Black	1
19	8M0142225	НИЖНИЙ ЗАДНИЙ КОЖУХ В СБОРЕ Cold Fusion, Белый LOWER REAR COWL ASSEMBLY Cold Fusion, White	1
2	8M0142919	УДАРНИК В СБОРЕ Левый борт STRIKER ASSEMBLY Port	1
2	8M0142925	УДАРНИК В СБОРЕ Правый борт STRIKER ASSEMBLY Starboard	1
20	8M0142943	НАПРАВЛЯЮЩАЯ Сзади, по левому борту GUIDE Rear, Port	1
21	8M0032848	ФИКСАТОР RETAINER Switch	1
22	8M0037225	ПЕРЕКЛЮЧАТЕЛЬ ДИФФЕРЕНТНОЙ СИСТЕМЫ Круглый ободок TRIM SWITCH Round Bezel	1	superseded
23	8M0215105	PLUG Flush Port PLUG Flush Port	1
24	8M0047301	УПЛОТНЕНИЕ Гнездо для промывочной пробки SEAL Flush Plug Pocket	1	superseded
25	889823001	ТРОС Промывочная пробка TETHER Flush Plug	1	superseded
26	885361A01	ФИТИНГИ В СБОРЕ Заподлицо FITTING ASSEMBLY Flush	1
27	8M0142940	УПОР BUMPER	2
28	8M0142962	УПЛОТНЕНИЕ Соединительная пластина SEAL Adapter Plate	1
29	8M0142921	ВИНТ (M6 x 16) SCREW (M6 X 16)	3
3	401386	ГАЙКА (M6), нержавеющая сталь NUT (M6) Stainless Steel	2
30	8M0142932	УДАРНИК В СБОРЕ Передний STRIKER ASSEMBLY Front	1
31	8M0073002	ВИНТ (M6 X 20), шестигр. фланец SCREW (M6 X 20), Hex Flg	2
32	8M0142709	НИЖНИЙ ПЕРЕДНИЙ КОЖУХ В СБОРЕ Черный LOWER FRONT COWL ASSEMBLY Black	1
32	8M0142717	НИЖНИЙ ПЕРЕДНИЙ КОЖУХ В СБОРЕ Cold Fusion, Белый LOWER FRONT COWL ASSEMBLY Cold Fusion, White	1
33	8M0142941	РЕЗИНОВАЯ ВТУЛКА GROMMET	1
34	8M0142822	ВИНТ (M6 x T30) SCREW (M6 x T30)	16
35	8M0210422	COVER CRADLE ASSEMBLY Graphite Grey (Port and Starboard) COVER CRADLE ASSEMBLY Graphite Grey (Port and Starboard)	1
35	8M0210425	COVER CRADLE ASSEMBLY Cold Fusion White (Port and Starboard) COVER CRADLE ASSEMBLY Cold Fusion White (Port and Starboard)	1
36	8M0142939	ШУМОПОГЛОТИТЕЛЬ Port SOUND BLANKET Port	1
36	8M0142957	ШУМОПОГЛОТИТЕЛЬ Starboard SOUND BLANKET Starboard	1
37	8M0162572	COVER CRADLE Front, Graphite Grey COVER CRADLE Front, Graphite Grey	1
37	8M0162573	COVER CRADLE Front, Cold Fusion, White COVER CRADLE Front, Cold Fusion, White	1
38	8M0075735	ВИНТ (M6 X 30) шестигр. фланец SCREW (M6 X 30) Hex Flg	3
39	8M0142935	ПЕРЕХОДНИК ADAPTER	1
4	8M0214930	WASHER 6.60 x 17.0 x 1.5 WASHER 6.60 x 17.0 x 1.5	2
40	8M0146955	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Большое отверстие, DTS GROMMET Large Hole, DTS	1
41	8M0142944	НАПРАВЛЯЮЩАЯ Передняя часть, правый борт GUIDE Front, Starboard	1
5	8M0142921	ВИНТ (M6 x 16) SCREW (M6 X 16)	6
6	8M0142918	ВИНТ (M5 x 12) SCREW (M5 x 12)	8
7	8M0142923	ФИКСАТОР Сзади, по левому борту RETAINER Rear, Port	1
8	8M0142922	ФИКСАТОР Передняя часть, левый борт RETAINER Front, Port	1
9	8M0159585	SEAL KIT Lower Front SEAL KIT Lower Front	2
