Parts (46)

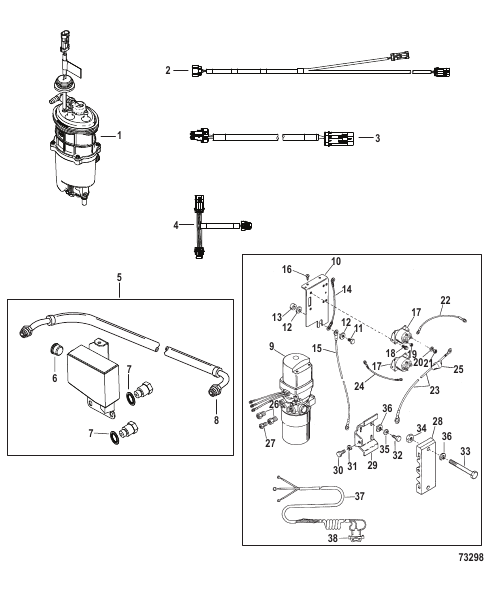

#Part NumberDescriptionQtyStatus
- 893359K03 DTS HOT FOOT AND HAND THROTTLE SWITCH KIT 1 disc.
- 87762A04   BRACKET ASSEMBLY Trim Pump Mounting 1
- 893359K01 DTS HOT FOOT THROTTLE KIT 1
- 8M0183111 ROLLOVER VALVE KIT 1
- 8M0225356 CLAMP KIT Clamp Kit-Complete 1
- 8M0236724 FLUSH QUICK CONNECT KIT 75-300 HP Only 1
- 8M0240049 HARNESS Vessel 1
1 8M0176311 FUEL PUMP ASSEMBLY 1
10 818567   BRACKET 1
11 38837   SCREW (.312-18 x 1.12) 1
12 57792   WASHER 2
13 34948   SPACER 2
14 65999A12   CABLE ASSEMBLY Ground 1
15 79138A9   CABLE ASSEMBLY (6.00 Feet) Black-Negative 1
16 92051   SCREW (10-16 x .75) 1
17 853654T02   SOLENOID 2
18 41508   SCREW (.250-20 x .500) Stainless Steel 4
19 20110   NUT (#10-32) 4
2 8M0172100 HARNESS Foot Throttle 1
20 22753   WASHER 4
21 26484   NUT (.312-18) 4 superseded
22 65999A11   CABLE ASSEMBLY 1
23 79139A27   CABLE ASSEMBLY Battery 1
24 79139A26   CABLE ASSEMBLY Red 1
25 46265   BOOT 3
26 77366   FITTING 2
27 38609   PLUG 1
28 87762     BRACKET 1
29 87760T     MOUNTING PLATE 1
3 8M0172101 HARNESS EXTENSION Fuel Pump 1
30 39349     SCREW (.312-18 x .750) Stainless Steel 1
31 26993     LOCKWASHER (.312) 1 superseded
32 90271   SCREW (.375-16 x .62) 2
33 63826   SCREW (.375-16 x 2.50) 2
34 82670912   NUT (.375-16) Stainless Steel 2
35 58643   LOCKWASHER (.375) 2
36 856774   WASHER (.406 x .750 x .105) Stainless Steel 4 superseded
37 NSS   NOT SOLD SEPARATE Trim Harness Assembly 1
38 61691   SWITCH 1 disc.
4 8M0172102 HARNESS Start/Stop 1
5 8M0179744 EXPANSION BOTTLE KIT Gearcase 1
6 8M0087451   PLUG (18MM) 1
7 830749   SEAL 2 superseded
8 86036Q   HOSE 1
9 818611A2 PUMP KIT Hydraulic Trim (Up/Down) 1
9 818377A2 PUMP KIT Hydraulic Trim (In/Out) 1
