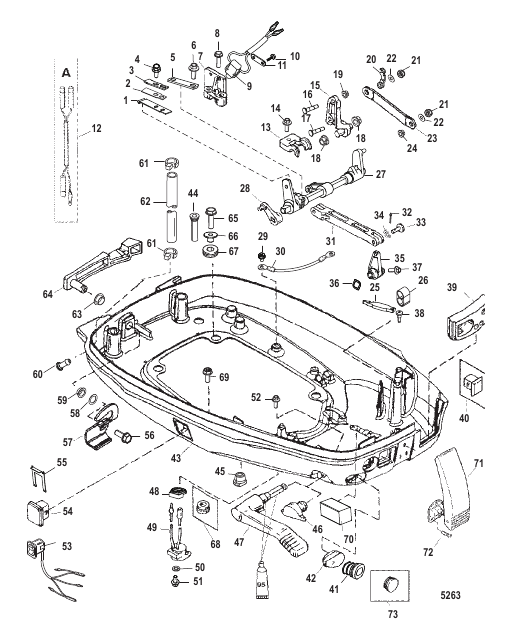

Bottom Cowl — Parts Catalog

Parts (74)

#	Part Number	Description	Qty	Status
1	824992	ПРУЖИНА Фиксатор SPRING Detent	1
10	88075020	ВИНТ (M3 x 20) (Electric Handle) SCREW (M3 x 20) (Electric Handle)	2
11	824923	ПЛАСТИНА (Electric Handle) PLATE (Electric Handle)	1
12	824934A3	ЖГУТ ПРОВОДОВ В СБОРЕ (Electric Handle) HARNESS ASSEMBLY (Electric Handle)	1
13	822469	ПРОБКА (Non-Handle) CAP (Non-Handle)	1	superseded
14	4006731	ВИНТ (M6 x 16) (Non-Handle) SCREW (M6 x 16) (Non-Handle)	1
15	8224671	РЫЧАГ (Non-Handle) LEVER (Non-Handle)	1	superseded
16	42927	ВСТАВКА (Non-Handle) INSERT (Non-Handle)	1
17	8224561	ШТИФТ (Non-Handle) PIN (Non-Handle)	1
18	26954	ВТУЛКА (Non-Handle) BUSHING (Non-Handle)	2
19	48475	ВТУЛКА (Non-Handle) BUSHING (Non-Handle)	1
2	824993	ПРУЖИНА Опорный SPRING Backing	2
20	822459	ФИКСАТОР (Non-Handle) RETAINER (Non-Handle)	1
21	401386	ГАЙКА (M6), нержавеющая сталь (Non-Handle) NUT (M6) Stainless Steel (Non-Handle)	2
22	69056	ШАЙБА (0.255 x 0.620 x 0.030), нержавеющая сталь (Non-Handle) WASHER (.255 x .620 x .030) Stainless Steel (Non-Handle)	2
23	8224701	СОЕДИНИТЕЛЬ Переключение передач (Non-Handle) LINK Shift (Non-Handle)	1	discontinued
24	48475	ВТУЛКА (Non-Handle) BUSHING (Non-Handle)	1
25	98889	ЗАЩЕЛКА (Non-Handle) LATCH (Non-Handle)	1
26	39519	КОЛПАЧОК (Non-Handle) CUP (Non-Handle)	1
27	821483A6	ВАЛ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Горизонтальная SHIFT SHAFT Horizontal	1
28	821487	РЫЧАГ Interlock Actuating (Manual) LEVER Interlock Actuating (Manual)	1
29	878607	ВИНТ (№10-16 x 0.375) SCREW (#10-16 x .375)	1
3	824994	ПРУЖИНА Пластина SPRING Plate	1
30	88807A28	КАБЕЛЬ В СБОРЕ Black (7.50 Inch) CABLE ASSEMBLY Black (7.50 Inch)	1
31	8251751	ШТОК ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (Handle) SHIFT ROD (Handle)	1	superseded
32	210711	ШПЛИНТ (Handle) COTTER PIN (Handle)	2
33	8251851	ШТИФТ (Handle) PIN (Handle)	2
34	827418	СТОПОРНАЯ ШАЙБА (Handle) LOCKWASHER (Handle)	2
35	822011	РЫЧАГ Переключение передач (Handle) LEVER Shift (Handle)	1
36	825273	ВОЛНИСТАЯ ШАЙБА (Handle) WAVE WASHER (Handle)	1
37	40011107	ВИНТ (M5 x 16), нержавеющая сталь (Handle) SCREW (M5 x 16) Stainless Steel (Handle)	1
38	42975	ХОДОВОЙ ВИНТ DRIVE SCREW	2
39	828462001	GROMMET GROMMET	1
4	82191916	ВИНТ (M5 x 14) SCREW (M5 x 14)	2
40	17230	ПРОБКА PLUG	1
41	822424001	УПЛОТНЕНИЕ Трос газа (Handle) SEAL Throttle Cable (Handle)	1
42	823874001	ПРОБКА Throttle Cable (Non-Handle) PLUG Throttle Cable (Non-Handle)	1
43	828165A1	НИЖНИЙ КОЖУХ (Black) BOTTOM COWL (Black)	1
44	817519A1	ОБРАТНЫЙ КЛАПАН В СБОРЕ Слив CHECK VALVE ASSEMBLY Drain	1
45	19565002	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (Split-Power Trim) GROMMET (Split-Power Trim)	1
45	19564001	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (Non Power Trim) GROMMET (Non Power Trim)	1	superseded
46	824076001	ПРОБКА Рычаг переключения передач (Non-Handle) PLUG Shift Lever (Non-Handle)	1
47	8214901	РУКОЯТКА (Handle) HANDLE (Handle)	1
48	823572001	УПЛОТНЕНИЕ Предупреждающий звуковой сигнал (Manual Handle) SEAL Warning Horn (Manual Handle)	1
49	816492A1	СИГНАЛИЗАТОР В СБОРЕ Система звукового предупреждения (Manual Handle) ALARM ASSEMBLY Audio Warning (Manual Handle)	1	superseded
5	8280471	СКОБА STRAP	1
50	4002316	ШАЙБА (6.60 X 17.0 X 1.5, нерж. сталь) (Manual Handle) WASHER (6.60 X 17.0 X 1.5SS) (Manual Handle)	1	superseded
51	82239312	ВИНТ (M5 x 12) (Manual Handle) SCREW (M5 x 12) (Manual Handle)	1
52	40011107	ВИНТ (M5 x 16), нержавеющая сталь (Manual Handle) SCREW (M5 x 16) Stainless Steel (Manual Handle)	1
53	896620	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (Power Trim) SWITCH ASSEMBLY (Power Trim)	1	superseded
54	8128301	ПРОБКА Trim Switch (Non Power Trim) PLUG Trim Switch (Non Power Trim)	1	superseded
55	8124431	ФИКСАТОР RETAINER	1	superseded
56	1993716	ВИНТ (M6 x 16) SCREW (M6 x 16)	1
57	828464	КУЛАЧОК Защелка CAM Latch	1	discontinued
58	12134	ШАЙБА Волна WASHER Wave	1	discontinued
59	812707	ВТУЛКА BUSHING	1
6	4006731	ВИНТ (M6 x 16) SCREW (M6 x 16)	1
60	813613	ФИТИНГ FITTING	1
61	816311T	ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches)	2
62	7568058	РУКАВ (15.00") HOSE (15.00 Inches)	1
63	812707	ВТУЛКА BUSHING	1
64	823573F1	РЫЧАГ Защелка кожуха LEVER Cowl Latch	1
65	40011129	ВИНТ (M6 x 25), нержавеющая сталь SCREW (M6 x 25) Stainless Steel	4
66	822003	ВТУЛКА BUSHING	4
67	822002	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	4
68	824473	ПРОБКА Warning Alarm (Electric) PLUG Warning Alarm (Electric)	1
69	878608	ВИНТ (№10-16 x 0.500) SCREW (#10-16 x .500)	1
7	8220081	ЗАЖИМ CLAMP	1	superseded
70	828465	УПОР BUMPER	2	superseded
71	828463	ЗАЩЕЛКА Передний LATCH Front	1
72	4001987	ВИНТ (M4 x 16) SCREW (M4 x 16)	3
73	16226	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	1
8	40011130	ВИНТ (M6 x 30), нержавеющая сталь SCREW (M6 x 30) Stainless Steel	2
9	813960A3	ПЕРЕКЛЮЧАТЕЛЬ (Electric Handle) SWITCH (Electric Handle)	1	superseded
