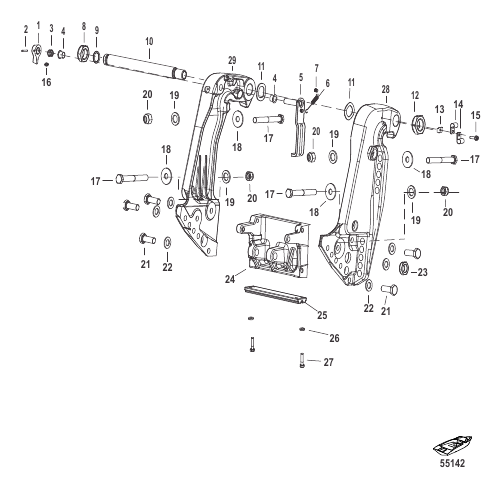

Transom Bracket
Parts (29)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 99633 |
РУЧКА KNOB |
1 | |
| 10 | 826125A1 |
ТРУБА НАКЛОНА TILT TUBE |
1 | |
| 11 | 88750 |
ШАЙБА WASHER Wave (1.62 x 1.05) |
2 | |
| 12 | 826164 |
ГАЙКА (0.875-14) NUT (.875-14) |
1 | superseded |
| 13 | 8M0084613 |
С-ОБРАЗНАЯ ШАЙБА C-WASHER |
1 | |
| 14 | 22740 |
ЗАЖИМ CLIP |
2 | |
| 15 | 878609 |
ВИНТ (№10-16 x 0.600) SCREW (#10-16 x .600) |
1 | |
| 16 | 98727 |
ФИТИНГ Смазка FITTING Grease |
1 | superseded |
| 17 | 677551 |
ВИНТ (0.500-20 x 4.500) SCREW (.500-20 x 4.500) |
4 | superseded |
| 18 | 28421 |
ШАЙБА (1.5 × 3.05 × 0.13), нержавеющая сталь WASHER (1.5 x 3.05 x 0.13) Stainless Steel |
4 | superseded |
| 19 | 54012 |
ШАЙБА (0.530 x 0.870 x 0.105), нержавеющая сталь WASHER (.530 x .870 x .105) Stainless Steel |
4 | superseded |
| 2 | 99615 |
ШТИФТ Желоб PIN Groove |
1 | |
| 20 | 82671117 |
ГАЙКА (.500-20) NUT (.500-20) |
4 | |
| 21 | 858771 |
ВИНТ (M10 x 30) SCREW (M10 x 30) |
5 | |
| 22 | 4002319 |
ШАЙБА WASHER |
6 | |
| 23 | 40114 |
ГАЙКА (M10 x 1.5) NUT (M10 x 1.5) |
1 | |
| 24 | 8M0086406 |
КРОНШТЕЙН Анкер BRACKET Anchor |
1 | |
| 25 | 818298Q1 |
КОМПЛЕКТ АНОДОВ ANODE KIT |
1 | |
| 26 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
2 | superseded |
| 27 | 4000330 |
ВИНТ (M6 x 25) SCREW (M6 x 25) |
2 | superseded |
| 28 | 8M0091532 |
КРОНШТЕЙН ТРАНЦА Правый борт TRANSOM BRACKET Starboard |
1 | superseded |
| 29 | 8M0091531 |
КРОНШТЕЙН ТРАНЦА Левый борт TRANSOM BRACKET Port |
1 | superseded |
| 3 | 830900 |
ПРУЖИНА Сжатие SPRING Compression |
1 | |
| 4 | 65830 |
NYLINER NYLINER |
2 | |
| 5 | 8M0109798 |
РЫЧАГ В СБОРЕ Штифт запирания наклона LEVER ASSEMBLY Tilt Lock |
1 | |
| 6 | 830899 |
ПРУЖИНА Натяжение SPRING Tension |
1 | |
| 7 | 893709 |
ШТИФТ PIN |
1 | |
| 8 | 826135 |
ГАЙКА (1.00-14), нейлоновая вставка NUT Lock (1.00-14) Nylon Insert |
1 | |
| 9 | 45711 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.612 x 0.103) O-RING (.612 x .103) |
1 |
