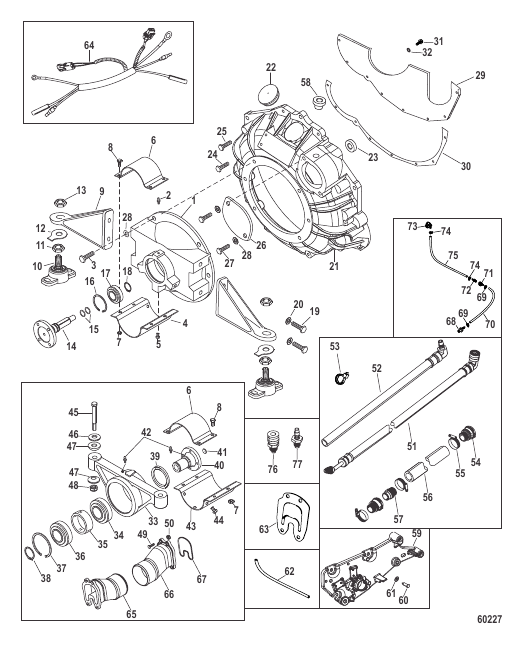

Jackshaft Components — Parts Catalog

Parts (78)

#	Part Number	Description	Qty	Status
-	8M0089506	КОМПЛЕКТ ПРОМЕЖУТОЧНОГО ВАЛА Jackshaft Kit JACKSHAFT KIT Jackshaft Kit	1	discontinued
1	93911A4	КОРПУС В СБОРЕ Опора удлинителя вала HOUSING ASSEMBLY Shaft Extension Support	1
10	8M0104773	ОПОРА В СБОРЕ MOUNT ASSEMBLY	2
11	8M0087853	ГАЙКА (.750-16) Jam NUT (.750-16) Jam	2
12	12657	ЛЕПЕСТКОВАЯ ШАЙБА TAB WASHER	2
13	859126	ГАЙКА (.750-16) NUT (.750-16)	2
14	93906A2	ВАЛ Output SHAFT Output	1
15	29845	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.924 x 0.103) O-RING (.924 x .103)	2	superseded
16	94104	КОЛЬЦО Стопор RING Retaining	1
17	879194A03	КОМПЛЕКТ ПОДШИПНИКОВ КАРДАНА GIMBAL BEARING KIT	1
18	841897T	КОЛЬЦО Стопор RING Retaining	1
19	47651	ВИНТ (0.437-14 x 1.50) SCREW (.437-14 x 1.50)	4
2	74036	ФИТИНГ Смазка (Use with greased bearing) FITTING Grease (Use with greased bearing)	1	superseded
20	32993	СТОПОРНАЯ ШАЙБА (0.437) LOCKWASHER (.437)	4
21	814309A1	КОРПУС В СБОРЕ HOUSING ASSEMBLY	1
22	12304	ПРОБКА Timing Window PLUG Timing Window	1
23	863864	ПОДШИПНИК Pilot BEARING Pilot	1
24	40001213	ВИНТ (M10x70x10.9) SCREW (M10x70x10.9)	2
25	806681	ВИНТ (0.375-16 x 0.875) SCREW (.375-16 x .875)	2
26	939201	ПЛАСТИНА Cover PLATE Cover	1
27	92913	ВИНТ (0.437-14 x 0.750) SCREW (.437-14 x .750)	2
28	32993	СТОПОРНАЯ ШАЙБА (0.437) LOCKWASHER (.437)	8
29	818718A3	КОМПЛЕКТ КРЫШЕК Flywheel Inspection COVER KIT Flywheel Inspection	1
3	47651	ВИНТ (0.437-14 x 1.50) SCREW (.437-14 x 1.50)	6
30	86015	ПРОКЛАДКА Flywheel Inspection Cover GASKET Flywheel Inspection Cover	1
31	98253	ВИНТ (0.250-20 x 0.500) SCREW (.250-20 x .500)	4
32	26992	СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь LOCKWASHER (.250) Stainless Steel	4
33	817416A4	КОРПУС В СБОРЕ Bearing HOUSING ASSEMBLY Bearing	1
34	93944A2	НАБОР ПОДШИПНИКОВ Шарик Includes Item Number 36 BEARING SET Ball Includes Item Number 36	1
35	817417T	ПРОСТАВКА SPACER	1
36	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Bearing NOT SOLD SEPARATE Bearing	1
37	93914	КОЛЬЦО Стопор RING Retaining	1
38	93915	КОЛЬЦО Стопор RING Retaining	1
39	93924	УПЛОТНЕНИЕ Oil SEAL Oil	1
4	93918A1	ЭКРАН Нижняя часть SHIELD Lower	1
40	817415T	ВАЛ Input SHAFT Input	1
41	93921	КОМПЕНСАЦИОННАЯ ЗАГЛУШКА EXPANSION PLUG	1
42	74036	ФИТИНГ Смазка FITTING Grease	2	superseded
43	93918A1	ЭКРАН Нижняя часть SHIELD Lower	1
44	76926	ВИНТ (0.375-16 x 0.875) SCREW (.375-16 x .875)	3
45	57053	ВИНТ (0.500-20 x 4.500) SCREW (.500-20 x 4.500)	2
46	35777	ШАЙБА (0.5156 x 1.375 x 0.125), алюминий WASHER (.5156 x 1.375 x .125) Aluminum	2
47	42307	ШАЙБА Spherical WASHER Spherical	4
48	898832	ГАЙКА (.500-20) NUT (.500-20)	2
49	805159	ВИНТ (0.437-20 x 1.500) SCREW (.437-20 x 1.500)	8
5	96995	ВИНТ (0.375-16 x 0.880) SCREW (.375-16 x .880)	3
50	82670815	ГАЙКА (0.437-20) NUT (.437-20)	8
51	866689	РУКАВ Быстроразъемное соединение гнезда (Fittings on Both Ends) HOSE Female Quick Connect (Fittings on Both Ends)	1	superseded
52	865390134	РУКАВ Быстроразъемное соединение вилки (Fittings on One End) HOSE Male Quick Connect (Fittings on One End)	1
53	816311T	ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches)	8
54	865324	БЫСТРОРАЗЪЕМНЫЙ QUICK CONNECT	2
55	815504222	ЗАЖИМ Червячная передача (диаметр 1.98) CLAMP Worm Gear (1.98 DIameter)	4	superseded
56	8M0062666	РУКАВ (Общая длина 96.00") (Cut to Length) HOSE (96.00 Inches Bulk) (Cut to Length)	1
57	865362	БЫСТРОРАЗЪЕМНЫЙ QUICK CONNECT	1
58	38606	КРЫШКА/ПРОБКА (№10) CAPLUG (#10)	1
59	8M0097162	КОМПЛЕКТ КРОНШТЕЙНА BRACKET KIT	1
6	93919A1	ЭКРАН Верхняя часть SHIELD Upper	2
60	59784	ВИНТ (0.250-10 x 1.00) SCREW (.250-10 x 1.00)	1
61	21249	ШАЙБА WASHER	1
62	8M0062634	РУКАВ Общая длина 44.00" (Cut to Length) Alpha HOSE 44.00 inch Bulk (Cut to Length) Alpha	1
63	861776A2	КОМПЛЕКТ ПЛАСТИН PLATE KIT	1
64	8M0112940	ЖГУТ ПРОВОДОВ В СБОРЕ HARNESS ASSEMBLY	1
65	862268T1	ТРУБА TUBE	1
66	862268T2	ТРУБА TUBE	1
67	41802	УПЛОТНЕНИЕ Резина SEAL Rubber	1
68	13670	ФИТИНГ FITTING	1
69	815504210	ЗАЖИМ Червячная передача CLAMP Worm Gear	2
7	82670912	ГАЙКА (0.375-16), нержавеющая сталь NUT (.375-16) Stainless Steel	8
70	8M0040618	РУКАВ Общая длина 62" HOSE 62 Inch Bulk	1	superseded
71	865379	ФИТИНГ Гнездо FITTING Female	1
72	865191	ФИТИНГ Вилка FITTING Male	1
73	861163	БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ (90 градусов) QUICK CONNECTOR (90 Degree)	1
74	815504210	ЗАЖИМ Червячная передача CLAMP Worm Gear	2
75	8M0040618	РУКАВ Общая длина 62" (Cut to Length) HOSE 62 Inch Bulk (Cut to Length)	AR	superseded
76	865415	ФИТИНГ PS Return FITTING PS Return	1
77	865414001	ФИТИНГ PS Pressure FITTING PS Pressure	1
8	96995	ВИНТ (0.375-16 x 0.880) SCREW (.375-16 x .880)	8
9	93923A1	ОПОРА В СБОРЕ Flywheel Housing MOUNT ASSEMBLY Flywheel Housing	2
