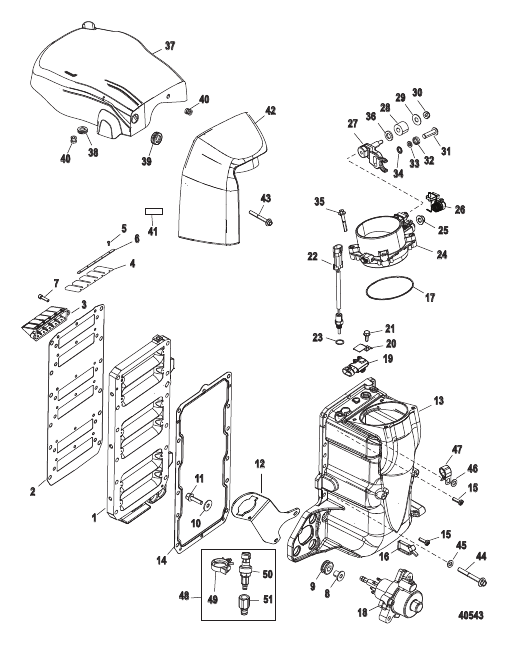

Air Handler — Parts Catalog

Parts (56)

#	Part Number	Description	Qty	Status
-	878112T08	БЛОК ПОДАЧИ ВОЗДУХА В СБОРЕ [1B973743] & Below AIR HANDLER ASSEMBLY [1B973743] & Below	1
-	8M0075814	БЛОК ПОДАЧИ ВОЗДУХА В СБОРЕ [1B973744] & Up AIR HANDLING ASSEMBLY [1B973744] & Up	1
-	841220A03	КОМПЛЕКТ ПРОКЛАДОК Силовая головка GASKET SET Powerhead	1
-	843034A07	СИЛОВАЯ ГОЛОВКА В СБОРЕ 225 POWERHEAD ASSEMBLY 225	1
-	841017A52	СИЛОВАЯ ГОЛОВКА В СБОРЕ 250 POWERHEAD ASSEMBLY 250	1
1	858541T4	ADAPTER PLATE	1
10	817274	ШАЙБА (0.344 x 1.00 x 0.063), нержавеющая сталь WASHER (.344 x 1.00 x .063) Stainless Steel	3
11	81893435	ВИНТ (M8 x 35) SCREW (M8 x 35)	3
12	8M0001447	КРОНШТЕЙН BRACKET	1
13	858708T1	КОМПЛЕКТ КАМЕРЫ Воздух PLENUM KIT Air	1
14	804679004	ПРОКЛАДКА GASKET	1
15	883942	ВИНТ (M4 x 16) SCREW (M4 x 16)	2
16	816311T	ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches)	1
17	855426	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО O-RING	1
18	857149T05	НАСОС В СБОРЕ Масло PUMP ASSEMBLY Oil	1	superseded
19	854445	ДАТЧИК ДАТЧИК ДАВЛЕНИЯ ВОЗДУХА В КОЛЛЕКТОРЕ SENSOR MAP	1
2	841220	ПРОКЛАДКА GASKET	1
20	884522	КРОНШТЕЙН Датчик абсолютного давления в коллекторе (MAP) BRACKET MAP Sensor	1
21	1993716	ВИНТ (M6 x 16) SCREW (M6 x 16)	1
22	885342002	ДАТЧИК В СБОРЕ SENSOR ASSEMBLY	1	superseded
23	896699	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.78 мм x 0.08 мм) O-RING (1.78 mm x .08 mm)	1
24	841194T04	КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ THROTTLE BODY ASSEMBLY	1
25	891774	ВТУЛКА BUSHING	1
26	853659A01	КОМПЛЕКТ РЫЧАГА Дроссельная заслонка LEVER KIT Throttle	1	discontinued
27	858851A03	РЫЧАГ В СБОРЕ Дроссельная заслонка LEVER ASSEMBLY Throttle	1
28	889610	РОЛИК ROLLER	1	superseded
29	56681	ШАЙБА (0.203 x 0.500 x 0.032) WASHER (.203 x .500 x .032)	1	superseded
3	840418T04	БЛОК ПЛАСТИНЧАТЫХ КЛАПАНОВ В СБОРЕ REED BLOCK ASSEMBLY	6
30	826709104	ГАЙКА (№8-32), нержавеющая сталь NUT (#8-32) Stainless Steel	1
31	889354	ВИНТ Специальный SCREW Special	1	discontinued
32	881991	ШАЙБА С колпачком WASHER Cupped	1	discontinued
33	881992	ШАЙБА Золотник WASHER Spool	1	discontinued
34	69432	СТОПОРНАЯ ШАЙБА Внешний (№10) LOCKWASHER External (#10)	1
35	82130040	ВИНТ (M6 x 40) SCREW (M6 x 40)	4
36	69056	ШАЙБА (0.255 x 0.620 x 0.030), нержавеющая сталь WASHER (.255 x .620 x .030) Stainless Steel	1
37	850296T05	КРЫШКА В СБОРЕ COVER ASSEMBLY	1	superseded
38	86361	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	1
39	13467	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (Внутренний диаметр 0.88) GROMMET (.88 Inside Diameter)	1
4	840445A04	ЛЕПЕСТКОВЫЕ ПЛАСТИНЧАТЫЕ КЛАПАНЫ В СБОРЕ REED PETAL ASSEMBLY	1
40	821555001	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	2	superseded
41	881865	НАКЛЕЙКА Предупреждение – запуск при включенной передаче DECAL Caution-Start in Gear	1
42	854343T11	АТТЕНЮАТОР Воздух ATTENUATOR Air	1
43	82130050	ВИНТ (M6 x 50) SCREW (M6 x 50)	1
44	82130040	ВИНТ (M6 x 40) SCREW (M6 x 40)	12
45	29245	ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel	1	superseded
46	29245	ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel	1	superseded
47	858902	ЗАЖИМ CLAMP	1
48	881879T25	ДАТЧИК В СБОРЕ Датчик Пито SENSOR ASSEMBLY Pitot	1
49	883066	ЗАЖИМ (0.865) CLIP (.865)	1
5	849038	ВИНТ (M3 x 5) SCREW (M3 x 5)	60
50	881879011	ДАТЧИК Давление (0-100 фунт./кв. дюйм) SENSOR Pressure (0 - 100 PSI)	1	superseded
51	892403	ФИТИНГ FITTING	1	superseded
6	840447	ПЛАСТИНА ПЛАСТИНЧАТОГО КЛАПАНА REED PLATE	12
7	8555252	ВИНТ (M6) SCREW (M6)	12
8	855364	ВТУЛКА BUSHING	3
9	855362001	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	3
