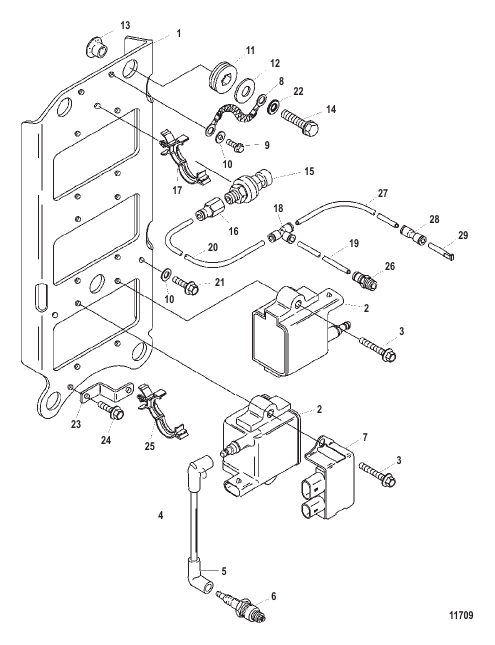

Coil Plate — Parts Catalog

Parts (29)

#	Part Number	Description	Qty	Status
1	850295T7	ПЛАСТИНА Крепление катушки PLATE Coil Mounting	1
10	29245	ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel	4	superseded
11	833155	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	4
12	817274	ШАЙБА (0.344 x 1.00 x 0.063), нержавеющая сталь WASHER (.344 x 1.00 x .063) Stainless Steel	4
13	8502341	ВТУЛКА BUSHING	4
14	81893435	ВИНТ (M8 x 35) SCREW (M8 x 35)	4
15	859596	ДАТЧИК (0-50 фунт./кв. дюйм) SENSOR (0-50 PSI)	1	superseded
16	859431	ФИТИНГ FITTING	1	superseded
17	858954	ЗАЖИМ (0.625) CLIP (.625)	1
18	875207	ТРОЙНИК Фитинг TEE Fitting	1
19	85978568	ТРУБОПРОВОД (Общая длина 44.00") (Cut to 5.00 Inch Length) TUBING (44.00 Inches Bulk) (Cut to 5.00 Inch Length)	1	superseded
2	856991A1	КОМПЛЕКТ КАТУШКИ COIL KIT	6
20	85978568	ТРУБОПРОВОД (Общая длина 44.00") (Cut to 15.00 Inch Length) TUBING (44.00 Inches Bulk) (Cut to 15.00 Inch Length)	1	superseded
21	82129114	ВИНТ (M6 x 14) SCREW (M6 x 14)	2
22	36001	ШАЙБА WASHER	2
23	840580T1	КРОНШТЕЙН BRACKET	1	discontinued
24	82129110	ВИНТ (M6 x 10) SCREW (M6 x 10)	1
25	858954	ЗАЖИМ (0.625) CLIP (.625)	1
26	859432	ФИТИНГ FITTING	1	superseded
27	85978568	ТРУБОПРОВОД (Общая длина 44.00") TUBING (44.00 Inches Bulk)	1	superseded
28	859747	МУФТА COUPLER	1	superseded
29	859732	ПРОБКА PLUG	1
3	82129130	ВИНТ (M6 x 30) SCREW (M6 x 30)	12
4	821945T65	КАБЕЛЬ В СБОРЕ Выс. напряжения CABLE ASSEMBLY Hi Tension	6	superseded
5	63709A1	КОМПЛЕКТ ЧЕХЛА/КЛЕММ BOOT/TERMINAL KIT	12
6	881815	СВЕЧА ЗАЖИГАНИЯ SPARK PLUG	6
7	859595T	ПРИВОД Сдвоенная катушка DRIVER Dual Coil	3
8	858414A1	КАБЕЛЬ В СБОРЕ В оплетке CABLE ASSEMBLY Braided	2
9	82129110	ВИНТ (M6 x 10) SCREW (M6 x 10)	2
