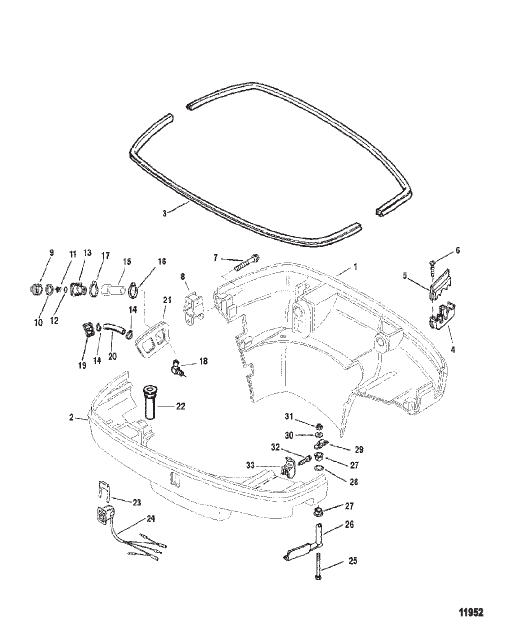

Bottom Cowl
Parts (39)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 828044A1 |
НИЖНИЙ КОЖУХ Черный (Black, Port) BOTTOM COWL Black (Black, Port) |
1 | |
| 1 | 828044A2 |
НИЖНИЙ КОЖУХ В СБОРЕ Серый (Port) BOTTOM COWL ASSEMBLY Gray (Port) |
1 | discontinued |
| 10 | 821915 |
ШАЙБА WASHER |
1 | |
| 11 | 821963 |
ОБРАТНЫЙ КЛАПАН CHECK VALVE |
1 | superseded |
| 12 | 30641 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.299 x 0.103) O-RING (.299 x .103) |
1 | |
| 13 | 821952 |
ФИТИНГ FITTING |
1 | |
| 14 | 816311 |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
AR | superseded |
| 15 | 827332 |
РУКАВ Straight [0G437999] & Below HOSE Straight [0G437999] & Below |
1 | discontinued |
| 15 | 8320782 |
РУКАВ S Hose [0G438000] & Up HOSE S Hose [0G438000] & Up |
1 | superseded |
| 16 | F698772 |
ЗАЖИМ Червячная передача [0G437999] & Below CLAMP Worm Gear [0G437999] & Below |
1 | |
| 17 | 815504212 |
ЗАЖИМ Червячная передача [0G437999] & Below CLAMP Worm Gear [0G437999] & Below |
1 | |
| 17 | 815504212 |
ЗАЖИМ Червячная передача [0G438000] & Up CLAMP Worm Gear [0G438000] & Up |
2 | |
| 18 | 60522 |
КОЛЕНЧАТЫЙ Блок цилиндра (45 Degrees) [0G437999] & Below ELBOW Cylinder Block (45 Degrees) [0G437999] & Below |
1 | discontinued |
| 18 | 832076 |
КОЛЕНЧАТЫЙ Блок цилиндра [0G438000] & Up ELBOW Cylinder Block [0G438000] & Up |
1 | superseded |
| 19 | 821904 |
ФИТИНГ Контрольное устройство FITTING Tell-Tale |
1 | superseded |
| 2 | 828045A1 |
НИЖНИЙ КОЖУХ Черный (Black, Starboard) BOTTOM COWL Black (Black, Starboard) |
1 | |
| 2 | 828045A2 |
НИЖНИЙ КОЖУХ В СБОРЕ Серый (Starboard) BOTTOM COWL ASSEMBLY Gray (Starboard) |
1 | discontinued |
| 20 | 830756109 |
РУКАВ (Общая длина 57.00") (Cut to 8.00 Inch Length) HOSE (57.00 Inches Bulk) (Cut to 8.00 Inch Length) |
1 | superseded |
| 21 | 828216 |
КРЫШКА ВЫХЛОПА ХОЛОСТОГО ХОДА Выхлоп IDLE EXHAUST BOOT Exhaust |
1 | superseded |
| 22 | 817519A1 |
ОБРАТНЫЙ КЛАПАН В СБОРЕ Слив CHECK VALVE ASSEMBLY Drain |
2 | |
| 23 | 8124431 |
ФИКСАТОР Use Where Applicable RETAINER Use Where Applicable |
1 | superseded |
| 24 | 850691 |
ПЕРЕКЛЮЧАТЕЛЬ SWITCH |
1 | superseded |
| 25 | 824868 |
ВИНТ (M6 x 75) SCREW (M6 x 75) |
1 | |
| 26 | 821253F1 |
ПЕРЕДНЯЯ РУКОЯТКА Черный (Black) FRONT HANDLE Black (Black) |
1 | superseded |
| 26 | 821253F2 |
ПЕРЕДНЯЯ РУКОЯТКА (Gray) FRONT HANDLE (Gray) |
1 | superseded |
| 27 | 335891 |
ВТУЛКА BUSHING |
2 | |
| 28 | 48462 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.614 x 0.070) O-RING (.614 x .070) |
1 | |
| 29 | 8219423 |
СТОПОР PAWL |
1 | |
| 3 | 8253181 |
УПЛОТНЕНИЕ Кожух (41.00") SEAL Cowl (41.00 Inches) |
2 | superseded |
| 30 | 69057 |
ШАЙБА (0.281 x 0.734 x 0.063) WASHER (.281 x .734 x .063) |
1 | |
| 31 | 401196 |
ГАЙКА (M6) NUT (M6) |
1 | |
| 32 | 8214281 |
ВИНТ (№10-16 x 0.625) SCREW (#10-16 x .625) |
1 | |
| 33 | 822873 |
ЗАЖИМ CLIP |
1 | |
| 4 | 822024 |
ЗАЖИМ CLAMP |
1 | |
| 5 | 822023 |
ЗАЖИМ CLAMP |
1 | |
| 6 | 92799 |
ВИНТ (№10-16 x 1.12) SCREW (#10-16 x 1.12) |
2 | |
| 7 | 82130040 |
ВИНТ (M6 x 40) SCREW (M6 x 40) |
4 | |
| 8 | 831209 |
ФИКСАТОР RETAINER |
1 | |
| 9 | 821908 |
ПРОБКА PLUG |
1 |
