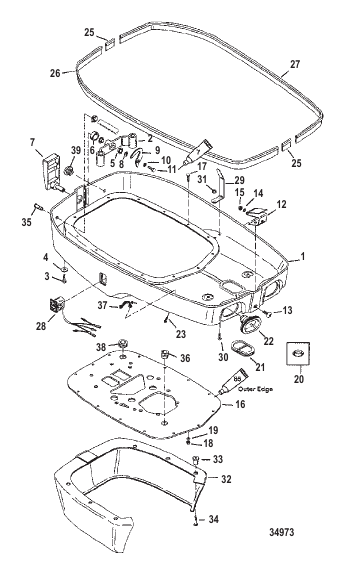

Bottom Cowl
Parts (42)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 849477T1 |
НИЖНИЙ ПОДДОН (BLACK) BOTTOM PAN (BLACK) |
1 | discontinued |
| 1 | 849477A2 |
НИЖНИЙ ПОДДОН (GRAY) BOTTOM PAN (GRAY) |
1 | discontinued |
| 10 | 4002316 |
ШАЙБА (6.60 X 17.0 X 1.5, нерж. сталь) WASHER (6.60 X 17.0 X 1.5SS) |
1 | superseded |
| 11 | 28635 |
ВИНТ (0.250-20 x 0.620), нержавеющая сталь SCREW (.250-20 x .620) Stainless Steel |
1 | |
| 12 | 848812 |
ЗАЩЕЛКА LATCH |
1 | discontinued |
| 13 | 849011 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
2 | |
| 14 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
2 | superseded |
| 15 | 56374 |
ГАЙКА (0.250-20) NUT (.250-20) |
2 | superseded |
| 16 | 849480 |
ПЛАСТИНА PLATE |
1 | superseded |
| 17 | 38601 |
ВИНТ (0.250-28 x 1.250) SCREW (.250-28 x 1.250) |
14 | |
| 18 | 35045 |
ГАЙКА (0.250-28) NUT (.250-28) |
14 | superseded |
| 19 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
14 | superseded |
| 2 | 848810 |
КРОНШТЕЙН Защелка BRACKET Latch |
1 | |
| 20 | 815784 |
ПРОБКА (DESIGN I) CAP (DESIGN I) |
2 | |
| 21 | 849750 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (DESIGN II) GROMMET (DESIGN II) |
1 | |
| 22 | 8177133 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
2 | |
| 23 | 69020 |
ВИНТ (№10-32 x 0.875) SCREW (#10-32 x .875) |
2 | superseded |
| 24 | 29488 |
ГАЙКА (№10-32) NUT (#10-32) |
2 | superseded |
| 25 | 848994 |
УПЛОТНЕНИЕ SEAL |
2 | discontinued |
| 26 | 848995 |
УПЛОТНЕНИЕ SEAL |
1 | discontinued |
| 27 | 848996 |
УПЛОТНЕНИЕ SEAL |
1 | superseded |
| 28 | 850691 |
ПЕРЕКЛЮЧАТЕЛЬ SWITCH |
1 | superseded |
| 29 | 849619 |
СКОБА BRACE |
2 | superseded |
| 3 | 28782 |
ВИНТ (0.312-18 x 0.880), нержавеющая сталь SCREW (.312-18 x .880) Stainless Steel |
2 | |
| 30 | 849011 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
4 | |
| 31 | 56374 |
ГАЙКА (0.250-20) NUT (.250-20) |
4 | superseded |
| 32 | 849534A1 |
ЮБКА (BLACK) SKIRT (BLACK) |
1 | |
| 32 | 849534A2 |
ЮБКА (GRAY) SKIRT (GRAY) |
1 | discontinued |
| 33 | 849000 |
ГАЙКА NUT |
6 | |
| 34 | F2030 |
ВИНТ (0.250-20 x 1.250), нержавеющая сталь SCREW (.250-20 x 1.250) Stainless Steel |
6 | |
| 35 | 94848 |
ФИТИНГ FITTING |
1 | |
| 36 | 126021 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 37 | 88621 |
ФИКСАТОР RETAINER |
1 | discontinued |
| 38 | 57009 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | superseded |
| 39 | 32298 |
ПРОБКА PLUG |
1 | discontinued |
| 4 | 814806 |
ШАЙБА (0.344 x 0.688 x 0.065), нержавеющая сталь WASHER (.344 x .688 x .065) Stainless Steel |
2 | superseded |
| 5 | 812707 |
ВТУЛКА BUSHING |
2 | |
| 6 | 848985 |
УПЛОТНЕНИЕ SEAL |
1 | |
| 7 | 848815A1 |
РУКОЯТКА (BLACK) HANDLE (BLACK) |
1 | superseded |
| 7 | 848816A1 |
РУКОЯТКА (GRAY) HANDLE (GRAY) |
1 | discontinued |
| 8 | F2047 |
ШАЙБА Волна WASHER Wave |
1 | |
| 9 | F481777 |
КУЛАЧОК Вал фиксатора CAM Latch Shaft |
1 | superseded |
