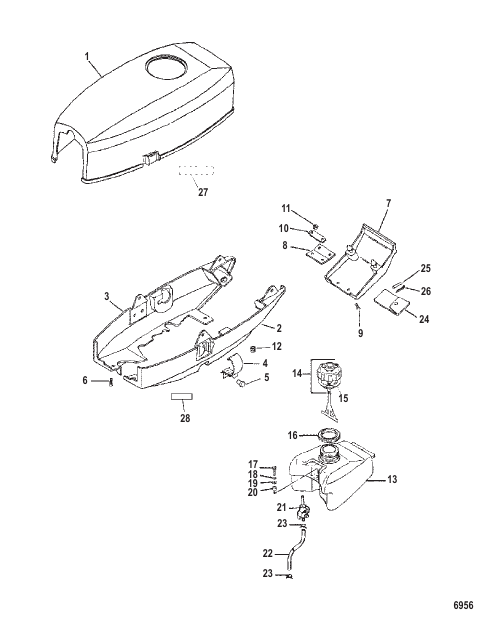

Cowl and Fuel Tank 1B575523 and Up
Parts (29)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 8M0046053 |
ВЕРХНИЙ КОЖУХ В СБОРЕ Black TOP COWL ASSEMBLY Black |
1 | |
| 1 | 8M0046051 |
ВЕРХНИЙ КОЖУХ В СБОРЕ Silver TOP COWL ASSEMBLY Silver |
1 | |
| 10 | 95280 |
ПЛАСТИНА PLATE |
2 | |
| 11 | 95385 |
ГАЙКА NUT |
4 | |
| 12 | 95387 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
2 | |
| 13 | 824963A2 |
БАК В СБОРЕ Топливо TANK ASSEMBLY Fuel |
1 | superseded |
| 14 | 824961A2 |
ПРОБКА CAP |
1 | superseded |
| 15 | 815087 |
ПРОКЛАДКА GASKET |
1 | superseded |
| 16 | 815109 |
УПЛОТНЕНИЕ SEAL |
1 | |
| 17 | 803858 |
БОЛТ BOLT |
2 | |
| 18 | 16818 |
СТОПОРНАЯ ШАЙБА LOCKWASHER |
2 | |
| 19 | 95392 |
ШАЙБА WASHER |
2 | |
| 2 | 8M0046054 |
НИЖНИЙ КОЖУХ Port BOTTOM COWL Port |
1 | superseded |
| 20 | 95390 |
ПРОСТАВКА SPACER |
2 | discontinued |
| 21 | 95393 |
КЛАПАН VALVE |
1 | |
| 22 | 953949 |
ТРУБОПРОВОД Топливо (1000 мм) LINE Fuel (1000 mm) |
1 | superseded |
| 23 | 95395 |
ЗАЖИМ Нержавеющая сталь CLIP Stainless Steel |
2 | |
| 24 | 815110 |
КОМПЛЕКТ ИНСТРУМЕНТОВ TOOL KIT |
1 | superseded |
| 25 | 815111 |
СРЕЗНОЙ ШТИФТ Нержавеющая сталь SHEAR PIN Stainless Steel |
1 | superseded |
| 26 | 95295 |
ШПЛИНТ COTTER PIN |
1 | |
| 27 | 804660A06 |
НАКЛЕЙКА Данные сертификата EPA DECAL EPA Label Information |
1 | discontinued |
| 28 | 8240857 |
НАКЛЕЙКА Топливный рычаг DECAL Fuel Lever |
1 | |
| 3 | 8M0046055 |
НИЖНИЙ КОЖУХ Starboard BOTTOM COWL Starboard |
1 | superseded |
| 4 | 824931A1 |
КОМПЛЕКТ ЗАЩЕЛКИ LATCH KIT |
2 | superseded |
| 5 | 825829 |
ЗАКЛЕПКА RIVET |
4 | |
| 6 | 16827 |
ВИНТ SCREW |
6 | |
| 7 | 815103 |
КРЫШКА COVER |
1 | superseded |
| 8 | 815105 |
ПЕТЛЯ Задний HINGE Rear |
1 | |
| 9 | 95386 |
БОЛТ BOLT |
4 | discontinued |
