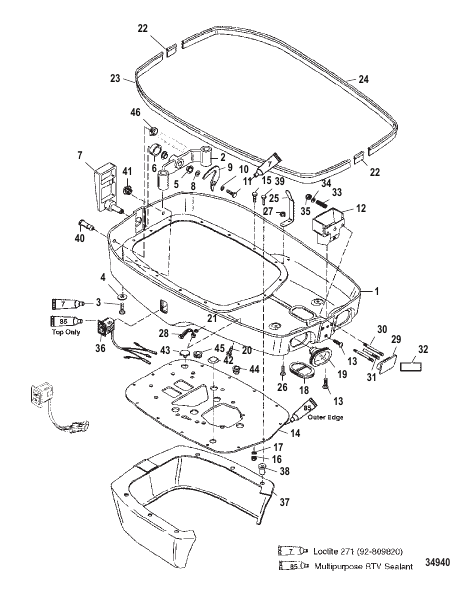

Bottom Cowl
Parts (47)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 849479T5 |
НИЖНИЙ ПОДДОН (BLACK) BOTTOM PAN (BLACK) |
1 | |
| 10 | 4002316 |
ШАЙБА (6.60 X 17.0 X 1.5, нерж. сталь) WASHER (6.60 X 17.0 X 1.5SS) |
1 | superseded |
| 11 | 28635 |
ВИНТ (0.250-20 x 0.620), нержавеющая сталь SCREW (.250-20 x .620) Stainless Steel |
1 | |
| 12 | 849830T1 |
ЗАЩЕЛКА LATCH |
1 | |
| 13 | 849011 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
2 | |
| 14 | 849480T |
ПЛАСТИНА PLATE |
1 | |
| 15 | 38601 |
ВИНТ (0.250-28 x 1.250) SCREW (.250-28 x 1.250) |
14 | |
| 16 | 35045 |
ГАЙКА (0.250-28) NUT (.250-28) |
14 | superseded |
| 17 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
14 | superseded |
| 18 | 849750 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | |
| 19 | 8177133 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
2 | |
| 2 | 848810 |
КРОНШТЕЙН Защелка BRACKET Latch |
1 | |
| 20 | 69020 |
ВИНТ (№10-32 x 0.875) SCREW (#10-32 x .875) |
2 | superseded |
| 21 | 29488 |
ГАЙКА (№10-32) NUT (#10-32) |
2 | superseded |
| 22 | 849767 |
УПЛОТНЕНИЕ SEAL |
2 | superseded |
| 23 | 849766 |
УПЛОТНЕНИЕ SEAL |
1 | superseded |
| 24 | 849765 |
УПЛОТНЕНИЕ SEAL |
1 | superseded |
| 25 | 849619 |
СКОБА BRACE |
2 | superseded |
| 26 | 849011 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
4 | |
| 27 | 56374 |
ГАЙКА (0.250-20) NUT (.250-20) |
4 | superseded |
| 28 | 88621 |
ФИКСАТОР RETAINER |
1 | discontinued |
| 29 | 849831A1 |
РУЧКА ЗАЩЕЛКИ В СБОРЕ LATCH HANDLE ASSEMBLY |
1 | superseded |
| 3 | 28782 |
ВИНТ (0.312-18 x 0.880), нержавеющая сталь SCREW (.312-18 x .880) Stainless Steel |
2 | |
| 30 | 849833 |
ШПИЛЬКА (0.250-20 x 3.310) STUD (.250-20 x 3.310) |
2 | superseded |
| 31 | 849832 |
ШТИФТ PIN |
1 | |
| 32 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Decal NOT SOLD SEPARATE Decal |
1 | |
| 33 | 849837 |
ПРУЖИНА (Наружный диаметр 0.360) SPRING (.360 Outside Diameter) |
2 | discontinued |
| 34 | 846673 |
ШАЙБА (0.265 x 0.500 x 0.060), нержавеющая сталь WASHER (.265 x .500 x .060) Stainless Steel |
2 | |
| 35 | 56374 |
ГАЙКА (0.250-20) NUT (.250-20) |
2 | superseded |
| 36 | 856990 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (DEISGN I) SWITCH ASSEMBLY (DEISGN I) |
1 | superseded |
| 37 | 849534A1 |
ЮБКА SKIRT |
1 | |
| 38 | 849000 |
ГАЙКА NUT |
6 | |
| 39 | F2030 |
ВИНТ (0.250-20 x 1.250), нержавеющая сталь SCREW (.250-20 x 1.250) Stainless Steel |
6 | |
| 4 | 814806 |
ШАЙБА (0.344 x 0.688 x 0.065), нержавеющая сталь WASHER (.344 x .688 x .065) Stainless Steel |
2 | superseded |
| 40 | 94848 |
ФИТИНГ FITTING |
1 | |
| 41 | 32298 |
ПРОБКА PLUG |
1 | discontinued |
| 42 | 817362 |
ПРОБКА (SHORT) CAP (SHORT) |
1 | |
| 43 | 89774 |
ПРОБКА (SHORT) PLUG (SHORT) |
1 | discontinued |
| 44 | 126021 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (LONG) GROMMET (LONG) |
1 | superseded |
| 45 | 57009 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (LONG) GROMMET (LONG) |
1 | superseded |
| 46 | 816311T |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
1 | |
| 47 | 8569901 |
ПЕРЕКЛЮЧАТЕЛЬ Дифферент (DESIGN II) SWITCH Trim (DESIGN II) |
1 | superseded |
| 5 | 812707 |
ВТУЛКА BUSHING |
2 | |
| 6 | 848985 |
УПЛОТНЕНИЕ SEAL |
1 | |
| 7 | 848815T1 |
РУКОЯТКА HANDLE |
1 | |
| 8 | F2047 |
ШАЙБА Волна WASHER Wave |
1 | |
| 9 | F481777 |
КУЛАЧОК Вал фиксатора CAM Latch Shaft |
1 | superseded |
