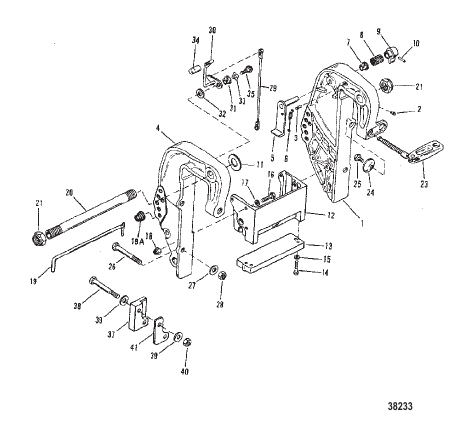

CLAMP BRACKET (MANUAL) (S/N: 0D1812000 AND UP)
Parts (47)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 822868A1 |
КРОНШТЕЙН ФИКСАТОРА В СБОРЕ (BLACK) (PORT) CLAMP BRACKET ASSEMBLY (BLACK) (PORT) |
1 | superseded |
| 1 | 822868A2 |
КРОНШТЕЙН ФИКСАТОРА В СБОРЕ (GRAY) (PORT) CLAMP BRACKET ASSEMBLY (GRAY) (PORT) |
1 | discontinued |
| 10 | 99615 |
ШТИФТ Желоб PIN Groove |
1 | |
| 11 | 19619 |
ШАЙБА WASHER |
2 | |
| 12 | 18486F5 |
КРОНШТЕЙН Анкер (BLACK) BRACKET Anchor (BLACK) |
1 | discontinued |
| 12 | 18486F6 |
КРОНШТЕЙН Анкер (GRAY) BRACKET Anchor (GRAY) |
1 | discontinued |
| 13 | 818298A1 |
КОМПЛЕКТ АНОДОВ ANODE KIT |
1 | superseded |
| 14 | 4000330 |
ВИНТ (M6 x 25) SCREW (M6 x 25) |
2 | superseded |
| 15 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
2 | superseded |
| 16 | 4000354 |
ВИНТ (M8 x 30) SCREW (M8 x 30) |
5 | |
| 16 | 4000355 |
ВИНТ (M8 x 35) SCREW (M8 x 35) |
1 | |
| 17 | 400257 |
СТОПОРНАЯ ШАЙБА (M8) LOCKWASHER (M8) |
4 | |
| 18 | 400635 |
ГАЙКА (M8) NUT (M8) |
2 | superseded |
| 19 | 49930A1 |
ПАЛЕЦ В СБОРЕ Штифт запирания наклона PIN ASSEMBLY Tilt Lock |
1 | superseded |
| 19A | 821461 |
ПРУЖИНА SPRING |
1 | |
| 2 | 98727 |
ФИТИНГ Смазка FITTING Grease |
1 | superseded |
| 20 | 19614 |
ТРУБА НАКЛОНА TILT TUBE |
1 | superseded |
| 21 | 30499 |
ГАЙКА (7/8-14) NUT (7/8-14) |
2 | superseded |
| 23 | 818883A1 |
ВИНТ С НАКАТАННОЙ ГОЛОВКОЙ В СБОРЕ THUMB SCREW ASSEMBLY |
2 | |
| 24 | 818884 |
ШАЙБА WASHER |
2 | |
| 25 | 768042 |
ВИНТ С БУРТИКОМ Шестигранный SHOULDER SCREW Hex |
2 | |
| 26 | 814259 |
ВИНТ (0.500-20 x 4.00) SCREW (.500-20 x 4.00) |
4 | |
| 27 | 28421 |
ШАЙБА (1.5 × 3.05 × 0.13), нержавеющая сталь WASHER (1.5 x 3.05 x 0.13) Stainless Steel |
4 | superseded |
| 28 | 8M0027784 |
ГАЙКА NUT |
4 | superseded |
| 29 | 1938525 |
СОЕДИНИТЕЛЬ LINK |
1 | superseded |
| 3 | 99604 |
ШТИФТ Желоб PIN Groove |
1 | |
| 30 | 19615A4 |
РЫЧАГ В СБОРЕ Наклон LEVER ASSEMBLY Tilt |
1 | superseded |
| 31 | 812707 |
ВТУЛКА BUSHING |
1 | |
| 32 | 19605 |
ШАЙБА (0.520 x 0.850 x 0.060), нейлон – черный WASHER (.520 x .850 x .060) Nylon - Black |
1 | superseded |
| 33 | 99611 |
ВОЛНИСТАЯ ШАЙБА WAVE WASHER |
1 | |
| 34 | 19621 |
РУЧКА НАКЛОНА TILT KNOB |
1 | superseded |
| 35 | 19611 |
ВИНТ (0.375-16 x 0.62) SCREW (.375-16 x .62) |
1 | |
| 37 | 812432F2 |
КРОНШТЕЙН (STARBOARD) MOUNTING BRACKET (STARBOARD) |
1 | superseded |
| 37 | 812433F3 |
КРОНШТЕЙН (PORT) MOUNTING BRACKET (PORT) |
1 | superseded |
| 38 | 88432 |
ВИНТ (0.375-24 x 4.00) SCREW (.375-24 x 4.00) |
4 | |
| 39 | 29395 |
ШАЙБА (0.390 x 1.00 x 0.06) WASHER (.390 x 1.00 x .06) |
8 | superseded |
| 4 | 822867F1 |
КРОНШТЕЙН ФИКСАТОРА (BLACK) (STARBOARD) CLAMP BRACKET (BLACK) (STARBOARD) |
1 | |
| 4 | 822867F2 |
КРОНШТЕЙН ФИКСАТОРА (GRAY) (STARBOARD) CLAMP BRACKET (GRAY) (STARBOARD) |
1 | discontinued |
| 40 | 134371 |
ГАЙКА (.375-24) NUT (.375-24) |
4 | superseded |
| 41 | 821722 |
РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА SHIM |
4 | discontinued |
| 5 | 19618A2 |
РЫЧАГ В СБОРЕ Штифт запирания наклона (BLACK) LEVER ASSEMBLY Tilt Lock (BLACK) |
1 | superseded |
| 5 | 19618A3 |
РЫЧАГ В СБОРЕ Штифт запирания наклона (GRAY) LEVER ASSEMBLY Tilt Lock (GRAY) |
1 | discontinued |
| 6 | 99622 |
ПРУЖИНА SPRING |
1 | |
| 7 | 65830 |
NYLINER NYLINER |
1 | |
| 8 | 812708 |
ПРУЖИНА SPRING |
1 | |
| 9 | 812709T |
РУЧКА (BLACK) KNOB (BLACK) |
1 | superseded |
| 9 | 812709T6 |
РУЧКА (GRAY) KNOB (GRAY) |
1 | discontinued |
