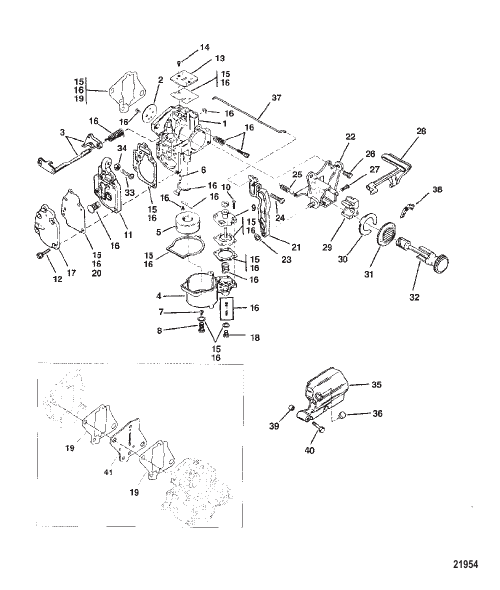

Carburetor (XR10/Magnum 10)
Parts (49)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 6207 |
ВОДОМЕТНЫЙ (0.072) (WMC-49/49A) JET (.072) (WMC-49/49A) |
1 | |
| - | 42364A92 |
КОМПЛЕКТ ПРОКЛАДОК Двигатель GASKET SET Engine |
1 | |
| 1 | 8846A14 |
КАРБЮРАТОР (WMC-23) CARBURETOR (WMC-23) |
1 | superseded |
| 1 | 827005A1 |
КАРБЮРАТОР (WMC-48) CARBURETOR (WMC-48) |
1 | superseded |
| 1 | 827005A2 |
КАРБЮРАТОР (WMC-48A) CARBURETOR (WMC-48A) |
1 | superseded |
| 1 | 9726A5 |
КАРБЮРАТОР (WMC-49A-NORWAY) CARBURETOR (WMC-49A-NORWAY) |
1 | superseded |
| 10 | 9697 |
ВИНТ SCREW |
4 | discontinued |
| 11 | 15827A1 |
КОРПУС BODY |
1 | discontinued |
| 12 | 9643 |
ВИНТ SCREW |
5 | |
| 13 | 9699 |
ПЛАСТИНА PLATE |
1 | discontinued |
| 14 | 9696 |
ВИНТ SCREW |
2 | discontinued |
| 15 | 97611 |
КОМПЛЕКТ ПРОКЛАДОК/ДИАФРАГМ GASKET/DIAPHRAGM KIT |
1 | |
| 16 | 8237072 |
РЕМОНТНЫЙ КОМПЛЕКТ REPAIR KIT |
1 | |
| 17 | 9637 |
КРЫШКА COVER |
1 | |
| 18 | 9762 |
ПРОБКА PLUG |
1 | discontinued |
| 19 | 192061 |
ПРОКЛАДКА Карбюратор GASKET Carburetor |
1 | |
| 2 | 815133 |
КЛАПАН Дроссельная заслонка (WMC-23/48/48A) VALVE Throttle (WMC-23/48/48A) |
1 | discontinued |
| 2 | 823716 |
КЛАПАН Дроссельная заслонка (WMC-49/49A) VALVE Throttle (WMC-49/49A) |
1 | |
| 20 | 9635 |
ДИАФРАГМА / ПРОКЛАДКА DIAPHRAGM/GASKET |
1 | |
| 21 | 128053 |
РЫЧАГ Быстрые обороты холостого хода LEVER Fast Idle |
1 | |
| 22 | 12803 |
КРОНШТЕЙН Устройство для заливки топлива BRACKET Primer |
1 | |
| 23 | 821979 |
ГАЙКА NUT |
1 | |
| 24 | 79964 |
ВИНТ (№6-32 x 0.750) SCREW (#6-32 x .750) |
1 | superseded |
| 25 | 11277 |
ПРУЖИНА Натяжение SPRING Tension |
1 | |
| 26 | 400018 |
ВИНТ (M5 x 12) SCREW (M5 x 12) |
2 | |
| 27 | 79965 |
ВИНТ (№8-32 x 0.500), нержавеющая сталь SCREW (#8-32 x .500) Stainless Steel |
1 | |
| 28 | 112731 |
РЫЧАГ Устройство для заливки топлива LEVER Primer |
1 | |
| 29 | 11280 |
БЛОК КУЛАЧКА CAM BLOCK |
1 | |
| 3 | 813022 |
ВАЛ Дроссельная заслонка (INCLS. SCREW/SPRING) (WMC-23/48/48A) SHAFT Throttle (INCLS. SCREW/SPRING) (WMC-23/48/48A) |
1 | |
| 3 | 19267 |
ВАЛ Дроссельная заслонка (INCLS. SCREW & SPRING) (WMC-49/49A) SHAFT Throttle (INCLS. SCREW & SPRING) (WMC-49/49A) |
1 | |
| 30 | 11278 |
ЗАЖИМ Стопор CLIP Retaining |
1 | |
| 31 | 12804A1 |
ОБОДОК В СБОРЕ Обогатитель BEZEL ASSEMBLY Choke |
1 | |
| 32 | 128022 |
РУЧКА ЗАЛИВОЧНОГО НАСОСА PRIMER KNOB |
1 | |
| 33 | 40056110 |
ВИНТ (M5 x 30) SCREW (M5 x 30) |
1 | |
| 34 | 400211 |
ГАЙКА (M5), нержавеющая сталь NUT (M5) Stainless Steel |
1 | |
| 35 | 174421 |
КРЫШКА Карбюратор USE WHERE APPLICABLE COVER Carburetor USE WHERE APPLICABLE |
1 | |
| 36 | 47579 |
ПРОБКА USE WHERE APPLICABLE PLUG USE WHERE APPLICABLE |
1 | |
| 37 | 445541 |
ПРОВОД ХОЛОСТОГО ХОДА IDLE WIRE |
1 | |
| 38 | 12970 |
НАКЛЕЙКА (SLOW/FAST) DECAL (SLOW/FAST) |
1 | superseded |
| 39 | 41750 |
ВСТАВКА INSERT |
1 | superseded |
| 4 | 9164 |
КАМЕРА Топливо BOWL Fuel |
1 | |
| 40 | 40056110 |
ВИНТ (M5 x 30) SCREW (M5 x 30) |
1 | |
| 41 | 125681 |
ОГРАНИЧИТЕЛЬНАЯ ПЛАСТИНА (NORWAY) RESTRICTOR PLATE (NORWAY) |
1 | discontinued |
| 5 | 91691 |
ПОПЛАВОК FLOAT |
1 | |
| 6 | 879194048 |
КЛАПАН – ВПУСКНОЙ VALVE-INLET |
1 | superseded |
| 7 | 6359 |
ВОДОМЕТНЫЙ (0.052) (WMC-23/48/48A) JET (.052) (WMC-23/48/48A) |
1 | |
| 8 | 9171 |
ПРОБКА PLUG |
1 | |
| 9 | 813618 |
КРЫШКА (WMC-23) COVER (WMC-23) |
1 | discontinued |
| 9 | 823648 |
КРЫШКА Диафрагма (WMC-48/48A/49/49A) COVER Diaphragm (WMC-48/48A/49/49A) |
1 | discontinued |
