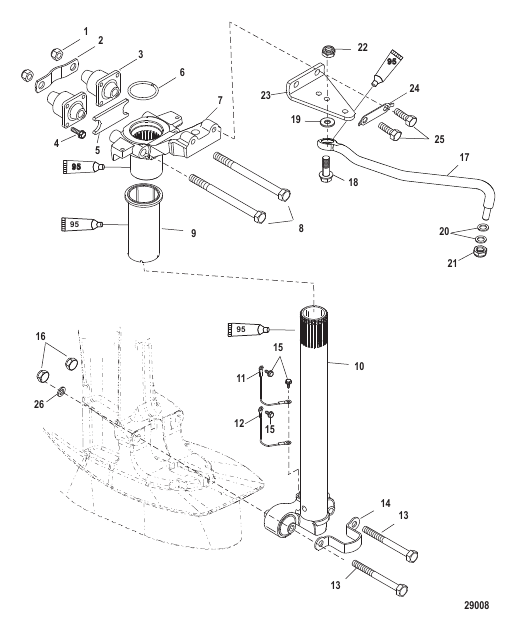

Steering Arm — Parts Catalog

Parts (28)

#	Part Number	Description	Qty	Status
1	896963	ГАЙКА (M12) NUT (M12)	2
10	850175T03	ПОВОРОТНАЯ ТРУБА В СБОРЕ Короткий SWIVEL TUBE ASSEMBLY Short	1	superseded
10	893590T03	ПОВОРОТНАЯ ТРУБА В СБОРЕ Длинный SWIVEL TUBE ASSEMBLY Long	1	superseded
11	88238A4	КАБЕЛЬ В СБОРЕ CABLE ASSEMBLY	1	superseded
12	88238A13	КАБЕЛЬ В СБОРЕ Заземление CABLE ASSEMBLY Ground	1	superseded
13	892086120	ВИНТ (M10 x 120) SCREW (M10 x 120)	2	superseded
14	893703	СКОБА Нижняя опора STRAP Lower Mount	1
15	878607	ВИНТ (№10-16 x 0.375) SCREW (#10-16 x .375)	3
16	40140	ГАЙКА (M10) NUT (M10)	2
17	8M0001163	СТЕРЖЕНЬ ТЯГИ Non Handle LINK ROD Non Handle	1	superseded
18	823919	ВИНТ (0.375-24 x 1.500) Non Handle SCREW (.375-24 x 1.500) Non Handle	1
19	71970	ШАЙБА (0.390 x 0.546 x 0.12) Non Handle WASHER (.390 x .546 x .12) Non Handle	1	superseded
2	893773002	СКОБА Верхнее крепление STRAP Upper Mount	1
20	37828	ШАЙБА (0.390 x 0.625 x 0.062), нержавеющая сталь Non Handle WASHER (.390 x .625 x .062) Stainless Steel Non Handle	2
21	8M0042636	ГАЙКА (0.375-24), латунь Non Handle NUT (.375-24) Brass Non Handle	1	superseded
22	826709113	ГАЙКА (0.375-24), нержавеющая сталь Non Handle NUT (.375-24) Stainless Steel Non Handle	1	superseded
23	816667F3	КРОНШТЕЙН Ride-Guide Non Handle BRACKET Ride-Guide Non Handle	1	superseded
24	8M0009820	ЛЕПЕСТКОВАЯ ШАЙБА Non Handle TAB WASHER Non Handle	1
25	4000377	ВИНТ (M10 x 30) Non Handle SCREW (M10 x 30) Non Handle	2
26	4002319	ШАЙБА WASHER	2
3	893655T	КРЕПЛЕНИЕ Верхняя часть MOUNT Upper	2	superseded
4	40011128	ВИНТ (M6 x 20), нержавеющая сталь SCREW (M6 x 20) Stainless Steel	8	superseded
5	826658	УПОР BUMPER	1	superseded
6	89531	КОЛЬЦО Стопор RING Retaining	1
7	825222T03	ARM Рулевой механизм ARM Steering	1	superseded
8	898835001	ВИНТ (M12 x 154) SCREW (M12 x 154)	2
9	8279973	ПРОСТАВКА Short SPACER Short	1
9	8279971	ПРОСТАВКА Long SPACER Long	1
