| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 879291A04 |

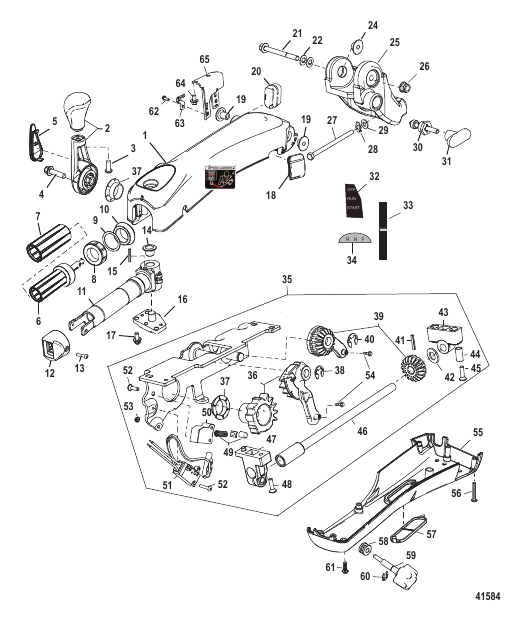

РУМПЕЛЬНАЯ РУКОЯТКА В СБОРЕ Big Tiller – четырехтактные EFI мощностью 40-60 л.с., ручной пуск, механический румпель без усилителя (Gearcase Models Only) TILLER HANDLE ASSEMBLY Big Tiller, 40-60 EFI FourStroke, Manual Mechanical Non Power Steering (Gearcase Models Only) |
1 | disc. |
| - | 8M0032728 |
НАКЛЕЙКА Талреп, черный DECAL Lanyard, Black |
1 | |
| 1 | 879346T02 |
КОРПУС Ручка рукоятки рулевого механизма, верхняя HOUSING Steering Handle, Upper |
1 | disc. |
| 10 | 8M0022037 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | |
| 11 | 879346T08 |
КАРКАС Ручка газа CHASSIS Throttle Grip |
1 | |
| 12 | 8M0030401 |
ПРОБКА Переключатель системы дифферента рукоятки CAP Handle Trim Switch |
1 | |
| 13 | 4005685 |
ВИНТ (M4 x 10) SCREW (M4 x 10) |
2 | |
| 14 | 8M0021535 |
ВТУЛКА BUSHING |
2 | |
| 15 | 8M0022764 |
УСТАНОВОЧНЫЙ ШТИФТ DOWEL PIN |
2 | |
| 16 | 879346T16 |
КОЛПАЧОК ПОДШИПНИКА BEARING CAP |
1 | |
| 17 | 88552514 |
ВИНТ (M6 x 14 мм), нержавеющая сталь SCREW (M6 x 14 MM) Stainless Steel |
3 | |
| 18 | 879346T19 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | |
| 19 | 8M0035136 |
ВТУЛКА BUSHING |
2 | |
| 2 | 879346A01 |
РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ РЕВЕРСА В СБОРЕ SHIFT HANDLE ASSEMBLY |
1 | |
| 20 | 8M0045301 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | |
| 21 | 823567105 |
ВИНТ Шестигранный фланец (M10 x 105), нержавеющая сталь SCREW (M10 x 105) Hex Flange - Stainless Steel |
1 | |
| 22 | 4002319 |
ШАЙБА WASHER |
1 | |
| 23 | 12024 |
ШАЙБА (0.402 x 0.787 x 0.039, Bellevi) WASHER (.402 x .787 x .039 Bellevi) |
1 | |
| 24 | 8M0031370 |
ВТУЛКА BUSHING |
1 | |
| 25 | 879346T26 |
КРОНШТЕЙН BRACKET |
1 | disc. |
| 26 | 826292 |
ГАЙКА (M10), с латунным/никелевым покрытием NUT (M10) Brass/Nickel Plated |
1 | |
| 27 | 82484890 |
ВИНТ (M10 x 90) SCREW (M10 x 90) |
2 | |
| 28 | 8M0044744 |
ЛЕПЕСТКОВАЯ ШАЙБА TAB WASHER |
2 | |
| 29 | 4002319 |
ШАЙБА WASHER |
2 | |
| 3 | 40011130 |
ВИНТ (M6 x 30), нержавеющая сталь SCREW (M6 x 30) Stainless Steel |
1 | |
| 30 | 879346T12 |
УЗЕЛ ЗАПИРАНИЯ НАКЛОНА TILT LOCK ASSEMBLY |
1 | |
| 31 | 879346T11 |
РУКОЯТКА HANDLE |
1 | |
| 32 | 8M0033313 |
НАКЛЕЙКА Вкл. – Выкл. – Пуск DECAL On-Off-Start |
1 | |
| 33 | 8M0029029 |
НАКЛЕЙКА Дроссельная заслонка DECAL Throttle |
1 | |
| 34 | 8M0029030 |
НАКЛЕЙКА R-N-F DECAL R-N-F |
1 | |
| 35 | 879347T07 |
ПЛАСТИНА ШЕСТЕРНИ В СБОРЕ GEAR PLATE ASSEMBLY |
1 | |
| 36 | 879347A04 |
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ РЕВЕРСА И РЕДУКТОР В СБОРЕ SHIFT ARM AND GEAR ASSEMBLY |
1 | disc. |
| 37 | 8M0022826 |
ВТУЛКА BUSHING |
2 | |
| 38 | 29641 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
1 | |
| 39 | 879347A05 |
ПЕРЕДАЧА ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ THROTTLE GEAR ASSEMBLY |
1 | disc. |
| 4 | 88552630 |
ВИНТ (M8 x 30) SCREW (M8 x 30) |
1 | superseded |
| 40 | 29641 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
1 | |
| 41 | 8M0028305 |
ШТИФТ PIN |
1 | disc. |
| 42 | 8M0028540 |
РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА (0.005) SHIM (.005) |
AR | disc. |
| 42 | 8M0028541 |
РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА (0.010) SHIM (.010) |
AR | disc. |
| 42 | 8M0028542 |
РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА (0.020) SHIM (.020) |
AR | disc. |
| 42 | 8M0028543 |
РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА (0.040) SHIM (.040) |
AR | disc. |
| 43 | 8M0027443 |
ОПОРНЫЙ ПОДШИПНИК PILLOW BLOCK |
1 | |
| 44 | 8M0028294 |
ВТУЛКА BUSHING |
2 | disc. |
| 45 | 88552530 |
ВИНТ (M6 x 30 ММ), нержавеющая сталь SCREW (M6 x 30 MM) Stainless Steel |
2 | superseded |
| 46 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Throttle Shaft NOT SOLD SEPARATE Throttle Shaft |
1 | |
| 47 | 8M0035550 |
БЛОК Трение BLOCK Friction |
1 | superseded |
| 48 | 8M0031550 |
ВИНТ (M4 x 0.7 x 16) SCREW (M4 x 0.7 x 16) |
3 | disc. |
| 49 | 879347A08 |
КОМПЛЕКТ ПРУЖИН И НАПРАВЛЯЮЩИХ SPRING AND GUIDE KIT |
1 | |
| 5 | 879346T15 |
КРЫШКА Рукоятка переключения реверса – Mercury COVER Shift Handle-Mercury |
1 | |
| 50 | 8M0028323 |
ФИКСАТОР RETAINER |
1 | |
| 51 | 879347T06 |
ПЕРЕКЛЮЧАТЕЛЬ Нейтраль SWITCH Neutral |
1 | |
| 52 | 8M0034874 |
ВИНТ (M3 x 0.5) SCREW (M3 x 0.5) |
2 | |
| 53 | 8M0034875 |
ГАЙКА (M3 x 0.5, шестигранный) NUT (M3 x 0.5 Hex) |
2 | |
| 54 | 8222151 |
ВИНТ (№8-32 x .375) Not included in Gear Plate Assembly SCREW (#8-32 x .375) Not included in Gear Plate Assembly |
2 | superseded |
| 55 | 879346T04 |
КРЫШКА Ручка рукоятки рулевого механизма, нижняя COVER Steering Handle, Lower |
1 | |
| 56 | 4001991 |
ВИНТ (M4 x 35) SCREW (M4 x 35) |
2 | |
| 57 | 879346T10 |
КРЫШКА Переключатель/свет COVER Switch/Light |
1 | |
| 58 | 828249 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
1 | |
| 59 | 879346A03 |
РУЧКА ТРЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ THROTTLE FRICTION KNOB ASSEMBLY |
1 | |
| 6 | 879346T05 |
РУЧКА ГАЗА В СБОРЕ THROTTLE GRIP ASSEMBLY |
1 | superseded |
| 60 | 29641 |
Е-ОБРАЗНОЕ КОЛЬЦО E RING |
1 | |
| 61 | 4001987 |
ВИНТ (M4 x 16) SCREW (M4 x 16) |
6 | |
| 62 | 8222151 |
ВИНТ (№8-32 x .375) SCREW (#8-32 x .375) |
2 | superseded |
| 63 | 8M0028230 |
ФИКСАТОР RETAINER |
2 | |
| 64 | 82130010 |
ВИНТ (M6 x 10) SCREW (M6 x 10) |
2 | |
| 65 | 879346T17 |
КРОНШТЕЙН Крепление переключения реверса BRACKET Shift Mount |
1 | |
| 7 | 879346T06 |
РУКОЯТКА Резина GRIP Rubber |
1 | |
| 8 | 8M0034107 |
ГАЙКА NUT |
1 | |
| 9 | 8M0024573 |
ШАЙБА WASHER |
1 | |
| NS | 899984003 |
РУКОВОДСТВО ПО УСТАНОВКЕ Румпель Big Tiller, ручной INSTALLATION MANUAL Big Tiller, Manual |
1 | disc. |
| NS | 899988002 |
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Румпель Big Tiller – ручной, механический и DTS OPERATION MANUAL Big Tiller -Manual, Mechanical and DTS |
1 | superseded |
