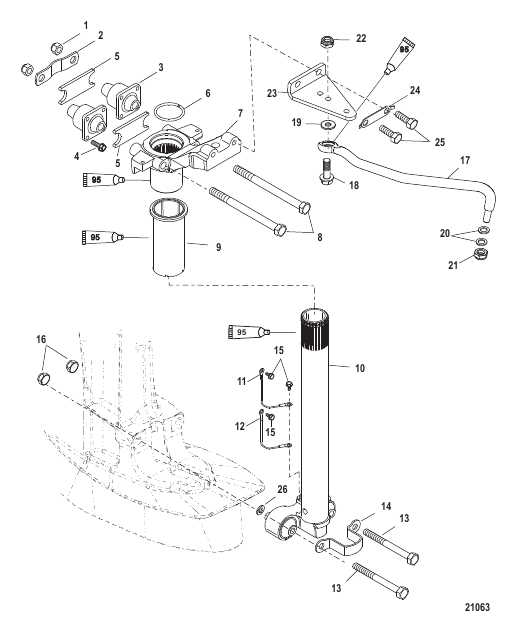

Steering Arm — Parts Catalog

Parts (26)

#	Part Number	Description	Qty	Status
1	859129	ГАЙКА (M12) NUT (M12)	2	superseded
10	826233T2	ПОВОРОТНАЯ ТРУБКА SWIVEL TUBE	1	superseded
11	88238A4	КАБЕЛЬ В СБОРЕ CABLE ASSEMBLY	1	superseded
12	88238A13	КАБЕЛЬ В СБОРЕ Заземление CABLE ASSEMBLY Ground	1	superseded
13	823567105	ВИНТ Шестигранный фланец (M10 x 105), нержавеющая сталь SCREW (M10 x 105) Hex Flange - Stainless Steel	2
14	828985	КРОНШТЕЙН BRACKET	1	superseded
15	878607	ВИНТ (№10-16 x 0.375) SCREW (#10-16 x .375)	3
16	40140	ГАЙКА (M10) NUT (M10)	2
17	19608A14	КОМПЛЕКТ КРЕПЕЖА Рулевой механизм двигателя (Non Handle) ATTACHING KIT Engine Steering (Non Handle)	1
18	823919	ВИНТ (0.375-24 x 1.500) (Non Handle) SCREW (.375-24 x 1.500) (Non Handle)	1
19	71970	ШАЙБА (0.390 x 0.546 x 0.12) (Non Handle) WASHER (.390 x .546 x .12) (Non Handle)	1	superseded
2	8279232	СКОБА STRAP	1	superseded
20	37828	ШАЙБА (0.390 x 0.625 x 0.062), нержавеющая сталь (Non Handle) WASHER (.390 x .625 x .062) Stainless Steel (Non Handle)	2
21	826709113	ГАЙКА (0.375-24), нержавеющая сталь (Non Handle) NUT (.375-24) Stainless Steel (Non Handle)	1	superseded
22	826709113	ГАЙКА (0.375-24), нержавеющая сталь (Non Handle) NUT (.375-24) Stainless Steel (Non Handle)	1	superseded
23	816667A2	КРОНШТЕЙН В СБОРЕ Рулевой механизм Ride-Guide (Non Handle) BRACKET ASSEMBLY Steering Ride-Guide (Non Handle)	1
24	816669F1	ЛЕПЕСТКОВАЯ ШАЙБА (Non Handle) TAB WASHER (Non Handle)	1	superseded
25	4000377	ВИНТ (M10 x 30) (Non Handle) SCREW (M10 x 30) (Non Handle)	2
26	45176	ШАЙБА (0.453 x 0.812 x 0.105), нержавеющая сталь WASHER (.453 x .812 x .105) Stainless Steel	2
3	826267T2	КРЕПЛЕНИЕ Upper MOUNT Upper	2	superseded
4	40011128	ВИНТ (M6 x 20), нержавеющая сталь SCREW (M6 x 20) Stainless Steel	8	superseded
5	826658	УПОР BUMPER	1	superseded
6	89531	КОЛЬЦО Стопор RING Retaining	1
7	825222F3	ARM Рулевой механизм ARM Steering	1	superseded
8	42973	БОЛТ (M12 x 154) BOLT (M12 x 154)	2	superseded
9	8279971	ПРОСТАВКА SPACER	1
