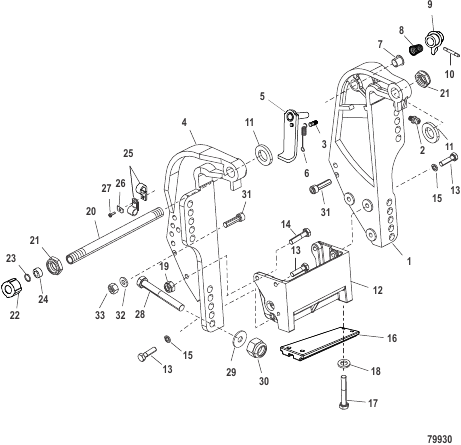

Transom Bracket — Parts Catalog

Parts (33)

#	Part Number	Description	Qty
1	822866T04	КРОНШТЕЙН Транец – левый борт BRACKET Transom - Port	1
10	8M0021914	ШТИФТ (0.125 x 30 мм) PIN (.125 x 30 mm)	1
11	19619	ШАЙБА WASHER	2
12	18486A08	КОМПЛЕКТ КРОНШТЕЙНА Анкер BRACKET KIT Anchor	1
13	85594030	ВИНТ (M8 x 30)   SCREW (M8 x 30)	5
14	8M0000586	ВИНТ (M8 x 35)   SCREW (M8 x 35)	1
15	843108	ШАЙБА (0.330 x 0.560 x 0.060), нержавеющая сталь   WASHER (.330 x .560 x .060) Stainless Steel	4
16	818298Q1	КОМПЛЕКТ АНОДОВ ANODE KIT	1
17	8M0204707	SCREW M6 x 25 HX HD CAP SS   SCREW M6 x 25 HX HD CAP SS	2
18	8M0204649	WASHER (.281 x .500 x .060) Stainless Steel   WASHER (.281 x .500 x .060) Stainless Steel	2
19	401388	ГАЙКА (M8), нержавеющая сталь NUT (M8) Stainless Steel	2
2	8M0169588	FITTING Grease   FITTING Grease	1
20	8M0233007	TILT TUBE TILT TUBE	1
21	858869	ГАЙКА (0.875-14) NUT (.875-14)	2
22	19624A1	КОМПЛЕКТ УПЛОТНЕНИЙ SEAL KIT	1
23	29619	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.583 x 0.103)   O-RING (.583 x .103)	1
24	78861	ПРОСТАВКА   SPACER	1
25	22740	ЗАЖИМ CLIP	2
26	8M0084613	С-ОБРАЗНАЯ ШАЙБА C-WASHER	1
27	878609	ВИНТ (№10-16 x 0.600) SCREW (#10-16 x .600)	1
28	814259	ВИНТ (0.500-20 x 4.00) SCREW (.500-20 x 4.00)	4
29	8M0204648	WASHER (1.5 x 3.05 x 0.13) Stainless Steel WASHER (1.5 x 3.05 x 0.13) Stainless Steel	4
3	99604	ШТИФТ Желоб   PIN Groove	1
30	82671117	NUT (.500-20)	4
31	4009040	ВИНТ (M10 x 40), нержавеющая сталь SCREW (M10 x 40) Stainless Steel	2
32	4002319	ШАЙБА WASHER	2
33	40140	ГАЙКА (M10) NUT (M10)	2
4	822865T05	КРОНШТЕЙН Транец – правый борт BRACKET Transom - Starboard	1
5	893704T01	РЫЧАГ Штифт запирания наклона LEVER Tilt Lock	1
6	99622	ПРУЖИНА SPRING	1
7	65830	NYLINER NYLINER	1
8	812708	ПРУЖИНА SPRING	1
9	8M0007470	РУЧКА KNOB	1
