Parts Catalog

Replacements

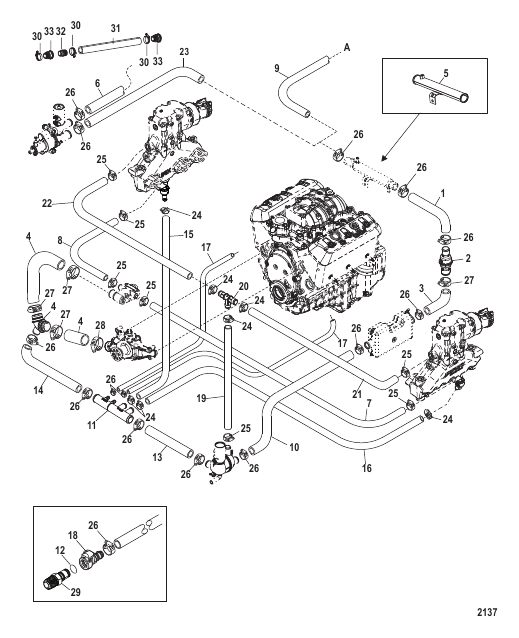

Standard Cooling System (Single and Three Point Drain)

Parts (39)

#Part NumberDescriptionQtyStatus
1 863489 РУКАВ Power Steering Cooler to Check Valve
HOSE Power Steering Cooler to Check Valve
1
10 863781 РУКАВ Fuel Cooler to Water Distribution Housing
HOSE Fuel Cooler to Water Distribution Housing
1
11 864621A1 ФИТИНГИ В СБОРЕ Lower Distribution
FITTING ASSEMBLY Lower Distribution
1
12 627021 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.301 x 0.070)
O-RING (.301 x .070)
2
13 863490 РУКАВ Water Drain Accumulator to Distribution Fitting
HOSE Water Drain Accumulator to Distribution Fitting
1
14 863491 РУКАВ Distribution Fitting to "Y" Fitting
HOSE Distribution Fitting to "Y" Fitting
1
15 4285069 РУКАВ (Общая длина 44.00") Starboard Manifold to Distribution Fitting (Cut to 22 Inch Length)
HOSE (44.00 Inches Bulk) Starboard Manifold to Distribution Fitting (Cut to 22 Inch Length)
1 superseded
16 4285069 РУКАВ (Общая длина 44.00") Port Manifold to Distribution Fitting (Cut to 29 Inch Length)
HOSE (44.00 Inches Bulk) Port Manifold to Distribution Fitting (Cut to 29 Inch Length)
1 superseded
17 8623175 РУКАВ Cylinder Block Drain to Distribution Fitting (Port-23 Inch) (Starboard-17 Inch)
HOSE Cylinder Block Drain to Distribution Fitting (Port-23 Inch) (Starboard-17 Inch)
2 superseded
18 862225 ФИТИНГ Pushlock
FITTING Pushlock
2
19 863465 РУКАВ Drain Accumulator to Tee Fitting
HOSE Drain Accumulator to Tee Fitting
1
2 864206A1 ОБРАТНЫЙ КЛАПАН В СБОРЕ
CHECK VALVE ASSEMBLY
1
20 863464 ФИТИНГ Tee (Bravo Only)
FITTING Tee (Bravo Only)
1
20 863464A1 ФИТИНГИ В СБОРЕ (Alpha Only)
FITTING ASSEMBLY (Alpha Only)
1 superseded
21 864560 РУКАВ Fitting to Port Elbow (Without Riser)
HOSE Fitting to Port Elbow (Without Riser)
1
21 864962 РУКАВ T Fitting to Port Elbow (With Riser)
HOSE T Fitting to Port Elbow (With Riser)
1
22 864711 РУКАВ T Fitting to Starboard Elbow (Without Riser)
HOSE T Fitting to Starboard Elbow (Without Riser)
1
22 864963 РУКАВ T Fitting to Starboard Elbow (With Riser)
HOSE T Fitting to Starboard Elbow (With Riser)
1
23 863611 РУКАВ Sea Water Pump to Power Steering Cooler (Cut To Length)
HOSE Sea Water Pump to Power Steering Cooler (Cut To Length)
1
24 815504212 ЗАЖИМ Червячная передача Hose
CLAMP Worm Gear Hose
2
25 815504216 ЗАЖИМ Червячная передача (диаметр 1.56) Hose
CLAMP Worm Gear (1.56 Diameter) Hose
AR
26 815504222 ЗАЖИМ Червячная передача (диаметр 1.98) Hose
CLAMP Worm Gear (1.98 DIameter) Hose
AR superseded
27 815504228 ЗАЖИМ Червячная передача Hose
CLAMP Worm Gear Hose
1
28 815504232 ЗАЖИМ Червячная передача (диаметр 2.50) Hose
CLAMP Worm Gear (2.50 Diameter) Hose
AR
29 862603 ФИТИНГ Male Quick Connector (Threaded)
FITTING Male Quick Connector (Threaded)
2 superseded
3 863811 РУКАВ Check Valve to Fuel Cooler
HOSE Check Valve to Fuel Cooler
1
30 815504220 ЗАЖИМ Червячная передача
CLAMP Worm Gear
3
31 865672013 РУКАВ (4.00")
HOSE (4.00 Inches)
1 superseded
32 865362 БЫСТРОРАЗЪЕМНЫЙ
QUICK CONNECT
1
33 865324 БЫСТРОРАЗЪЕМНЫЙ
QUICK CONNECT
2
4 863456A1 ШЛАНГ В СБОРЕ Thermostat Housing to Circulating Pump
HOSE ASSEMBLY Thermostat Housing to Circulating Pump
1
5 863841T ТРУБА Вода Brass (Compact Hydralic Steering)
TUBE Water Brass (Compact Hydralic Steering)
1
6 86334365 РУКАВ Sea Water Pump to Water Pick Up
HOSE Sea Water Pump to Water Pick Up
1 superseded
7 863458 РУКАВ Thermosat Housing to Port Manifold
HOSE Thermosat Housing to Port Manifold
1
8 863858 РУКАВ Thermosat Housing to Starboard Manifold
HOSE Thermosat Housing to Starboard Manifold
1
9 807661 РУКАВ Transom to Power Steering Cooler
HOSE Transom to Power Steering Cooler
1
NS 864327   ВТУЛКА Orifice (Alpha Only)
  BUSHING Orifice (Alpha Only)
1 disc.
NS 864353   УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (Alpha Only)
  O-RING (Alpha Only)
1 disc.
NS 8079923 КРЫШКА Hose Clamp End
COVER Hose Clamp End
AR superseded
