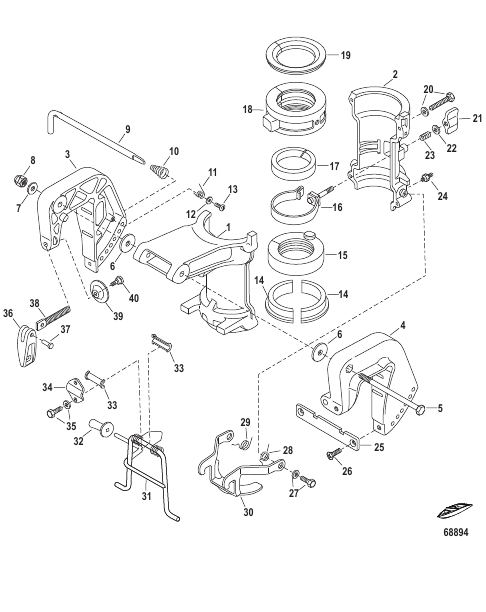

Clamp Brackets — Parts Catalog

Parts (40)

#	Part Number	Description	Qty
1	813029T9	ПОВОРОТНЫЙ КРОНШТЕЙН Front SWIVEL BRACKET Front	1
10	815093003	ПРУЖИНА SPRING	1
11	161951	ПРУЖИНА SPRING	1
12	16197	ШАЙБА WASHER	1
13	16196	ВИНТ SCREW	1
14	8035821	УПОРНАЯ ПЛАСТИНА THRUST PLATE	2
15	8035674	ВТУЛКА Нижняя часть BUSHING Lower	1
16	8M0124744	ФРИКЦИОННАЯ ЛЕНТА В СБОРЕ FRICTION BAND ASSEMBLY	1
17	8M0124305	ВТУЛКА   BUSHING	1
18	8035672	ВТУЛКА Верхняя часть BUSHING Upper	1
19	803582	УПОРНАЯ ПЛАСТИНА THRUST PLATE	1
2	883300T	ПОВОРОТНЫЙ КРОНШТЕЙН Rear SWIVEL BRACKET Rear	1
20	8M0102279	БОЛТ BOLT	4
21	883302	БАРАШКОВАЯ ГАЙКА WING NUT	1
22	953921	ШАЙБА Нержавеющая сталь WASHER Stainless Steel	1
23	953839	ПРУЖИНА SPRING	1
24	824969	ФИТИНГ Смазка FITTING Grease	2
25	161931	РАСПОРНАЯ ШАЙБА DISTANCE PLATE	1
26	16194	ВИНТ SCREW	2
27	82304223	БОЛТ BOLT	2
28	16216	ПРУЖИНА SPRING	1
29	16215	ПРУЖИНА SPRING	1
3	9622T6	КРОНШТЕЙН ФИКСАТОРА Правый борт CLAMP BRACKET Starboard	1
30	162133	ARM Фиксатор реверса ARM Reverse Lock	1
31	8M0056352	СТОПОР В СБОРЕ Наклон STOPPER ASSEMBLY Tilt	1
32	8M0090337	РУКОЯТКА   GRIP	1
33	825113	ВТУЛКА BUSHING	2
34	16210002	УСТАНОВОЧНАЯ ПЛАСТИНА SET PLATE	1
35	8230427	БОЛТ В СБОРЕ (M6 x 12) BOLT ASSEMBLY (M6 x 12)	2
36	8M0156642	ВИНТ ФИКСАТОРА В СБОРЕ CLAMP SCREW ASSEMBLY	2
37	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Clamp screw   NOT SOLD SEPARATE Clamp screw	2
38	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Pad   NOT SOLD SEPARATE Pad	2
39	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Pad   NOT SOLD SEPARATE Pad	2
4	96231	КРОНШТЕЙН ФИКСАТОРА Левый борт CLAMP BRACKET Port	1
40	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Screw   NOT SOLD SEPARATE Screw	2
5	898101337	ВИНТ SCREW	1
6	95375	ШАЙБА WASHER	2
7	16192	ШАЙБА WASHER	1
8	95374	ГАЙКА Нейлон NUT Nylon	1
9	16198004	ШТОК ТОЛКАТЕЛЯ THRUST ROD	1
