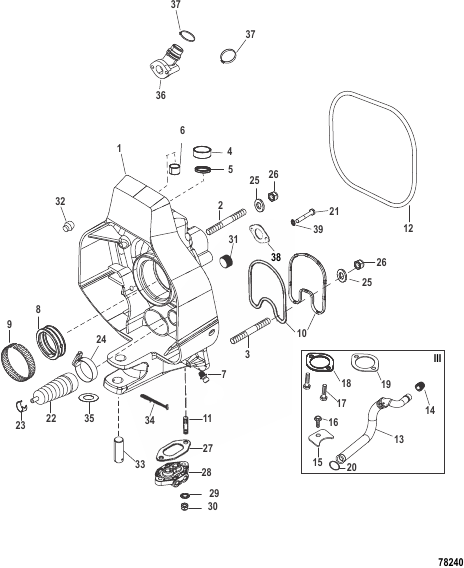

Gimbal Housing — Parts Catalog

Parts (44)

#	Part Number	Description	Qty
-	88847A1	Комплект пробки Смотровое отверстие (Access Hole Plug Kit contains all necessary parts to allow removal of swivel shaft without removing Gimbal Housing) PLUG KIT Access Hole (Access Hole Plug Kit contains all necessary parts to allow removal of swivel shaft without removing Gimbal Housing)	1
1	8M0096216	КОРПУС КАРДАНА В СБОРЕ GIMBAL HOUSING ASSEMBLY	1
10	41802	УПЛОТНЕНИЕ Резина Without Tabs SEAL Rubber Without Tabs	1
10	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Seal With Tabs NOT SOLD SEPARATE Seal With Tabs	1
11	56766	ШПИЛЬКА (0.250-20/0.250-28 x 1.380) STUD (.250-20/.250-28 x 1.380)	2
12	43713	УПЛОТНЕНИЕ SEAL	1
13	8M0124395	КОМПЛЕКТ ШЛАНГОВОГО СОЕДИНЕНИЯ Вода HOSE ASSEMBLY KIT Water	1
14	8M0109467	ВТУЛКА Резина BUSHING Rubber	1
15	8M0114127	ЗАЖИМ CLAMP	1
16	8175051	ВИНТ (0.250-20 x 0.625) SCREW (.250-20 x .625)	1
17	8M0214943	SCREW SCREW	2
18	8M0155826	ИНСТРУМЕНТ Ремкомплект водяного шланга TOOL Water Hose Repair	1
19	8M0109475	ПРОКЛАДКА GASKET	1
2	866562	ШПИЛЬКА (0.437-20 x 4.750), нержавеющая сталь STUD (.437-20 x 4.750) Stainless Steel	4
20	86614	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.049 x 0.103) O-RING (1.049 x .103)	1
21	78038	ВИНТ (0.250-20 x 1.75) SCREW (.250-20 x 1.75)	2
21	73015	ВИНТ (0.250-20 x 1.75) SCREW (.250-20 x 1.75)	2
22	74639A2	СИЛЬФОНЫ В СБОРЕ Shift Cable BELLOWS ASSEMBLY Shift Cable	1
23	8M0204733	CLAMP CLAMP	1
24	8M0204716	CLAMP CLAMP	1
25	34567	ШАЙБА WASHER	8
25	8M0204655	WASHER WASHER	8
26	82670815	ГАЙКА (0.437-20) NUT (.437-20)	8
27	988231	ПРОКЛАДКА GASKET	1
28	8M0137703	ВПУСКНОЙ КОЛЛЕКТОР Гидравлика MANIFOLD ASSEMBLY Hyrdaulic	1
29	78968	СТОПОРНАЯ ШАЙБА Внутренний (0.250) LOCKWASHER Internal (.250)	2
3	866563	ШПИЛЬКА (0.437-20 x 4.250), нержавеющая сталь STUD (.437-20 x 4.250) Stainless Steel	4
30	8267119	ГАЙКА (0.250-28) NUT (.250-28)	2
31	8M0204679	FITTING Pipe - Brass (.750-14) FITTING Pipe - Brass (.750-14)	1
32	861492	ПРОБКА Trim Switch Wires PLUG Trim Switch Wires	1
33	8M0073409	ШАРНИРНЫЙ ПАЛЕЦ Нижняя часть SWIVEL PIN Lower	1
34	54929	ШПЛИНТ COTTER PIN	1
35	32518	ШАЙБА WASHER	1
36	8M0111791	КОРПУС Впуск Quick Connect For Applications with Hose Routing Inside Exhaust Pipe HOUSING Water Inlet Quick Connect For Applications with Hose Routing Inside Exhaust Pipe	1
37	8M0141781	ЗАЖИМ (44) CLAMP (44)	2
38	8M0109475	ПРОКЛАДКА GASKET	1
39	21272	СТОПОРНАЯ ШАЙБА (0.250) LOCKWASHER (.250)	2
39	78968	СТОПОРНАЯ ШАЙБА Внутренний (0.250) LOCKWASHER Internal (.250)	2
4	983571	ВТУЛКА Lower BUSHING Lower	1
5	8M2005029	УПЛОТНЕНИЕ SEAL	1
6	98356	ВТУЛКА Upper BUSHING Upper	1
7	8M0204738	SET SCREW (Use with non-greased bearing) SET SCREW (Use with non-greased bearing)	1
8	879194A01	КОМПЛЕКТ ПОДШИПНИКОВ КАРДАНА Обычный GIMBAL BEARING KIT Common	1
9	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО NOT SOLD SEPARATE	1
