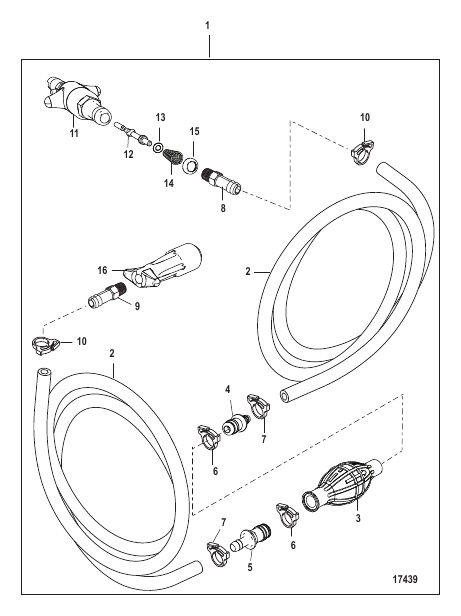

Fuel Line Assembly (Twist Disconnect-Design I)
Parts (30)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 17254A8 |
ТРУБОПРОВОД В СБОРЕ Топливо (0.312) (8.00 фт. – 30.00/60.00 дюйм.) LINE ASSEMBLY Fuel (.312) (8.00 Feet-30.00/60.00 Inches) |
1 | superseded |
| 1 | 17254T8 |
ТРУБОПРОВОД В СБОРЕ Топливо (0.312) (8.00 фт. – 30.00/60.00 дюйм.) LINE ASSEMBLY Fuel (.312) (8.00 Feet-30.00/60.00 Inches) |
1 | superseded |
| 1 | 17254A12 |
ТРУБОПРОВОД В СБОРЕ Топливо (0.312) (12.00 фт. – 30.00/108.00 дюйм.) LINE ASSEMBLY Fuel (.312) (12.00 Feet-30.00/108.00 Inches) |
1 | superseded |
| 10 | 415827 |
ЗАЖИМ Нейлон (Малый) CLAMP Nylon (Small) |
2 | superseded |
| 11 | 30185A3 |
ШТЫК В СБОРЕ Топливо Сторона бака BAYONET ASSEMBLY Fuel Tank End |
1 | superseded |
| 12 | 30187 |
ШТОК Штыковое соединение корпуса STEM Bayonet Body |
1 | discontinued |
| 13 | 16524 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Соединитель топливопровода O-RING Fuel Connector |
1 | |
| 14 | 30189 |
ПРУЖИНА SPRING |
1 | |
| 15 | 30188 |
ШАЙБА WASHER |
1 | |
| 16 | 22831A3 |
ФИТИНГИ В СБОРЕ Топливо Сторона двигателя FITTING ASSEMBLY Fuel Engine End |
1 | superseded |
| 2 | 1678978 |
РУКАВ (Общая длина 9.00 фт.) (С меткой D-464-D11) HOSE (9.00 Feet Bulk) (Marked D-464-D11) |
AR | superseded |
| 2 | 16789100 |
РУКАВ (Общая длина 100.00 фт.) (С меткой D-464-D11) HOSE (100.00 Feet Bulk) (Marked D-464-D11) |
AR | superseded |
| 2 | 85861079 |
РУКАВ (Общая длина 9.00 фт.) (С меткой C-530-D11) HOSE (9.00 Feet Bulk) (Marked C-530-D11) |
AR | discontinued |
| 2 | 858610100 |
РУКАВ (Общая длина 100.00 фт.) (С меткой C-530-D11) HOSE (100.00 Feet Bulk) (Marked C-530-D11) |
AR | discontinued |
| 3 | 89396A38 |
ГРУША В СБОРЕ Устройство для заливки топлива (Внутренний диаметр черного шланга – 0.250) BULB ASSEMBLY Primer (.250 Inner Diameter Black Hose) |
1 | superseded |
| 3 | 13330A3 |
ГРУША В СБОРЕ Устройство для заливки топлива (Внутренний диаметр серебристого шланга – 0.312) BULB ASSEMBLY Primer (.312 Inner Diameter Silver Hose) |
1 | superseded |
| 4 | 13883A3 |
ОБРАТНЫЙ КЛАПАН В СБОРЕ (Впуск) (Внутренний диаметр шланга 0.250) CHECK VALVE ASSEMBLY (Inlet) (.250 Inner Diameter Hose) |
1 | discontinued |
| 4 | 13331A1 |
ОБРАТНЫЙ КЛАПАН В СБОРЕ (Впуск) (Внутренний диаметр шланга 0.312) CHECK VALVE ASSEMBLY (Inlet) (.312 Inner Diameter Hose) |
1 | superseded |
| 5 | 13883A4 |
ОБРАТНЫЙ КЛАПАН В СБОРЕ (Выпуск) (внутренний диаметр шланга 0.250) CHECK VALVE ASSEMBLY (Outlet) (.250 Inner Diameter Hose) |
1 | discontinued |
| 5 | 13331A2 |
ОБРАТНЫЙ КЛАПАН В СБОРЕ (Выпуск) (внутренний диаметр шланга 0.312) CHECK VALVE ASSEMBLY (Outlet) (.312 Inner Diameter Hose) |
1 | superseded |
| 6 | 89215 |
ЗАЖИМ Большие (Внутренний диаметр шланга – 0.250) CLAMP Large (.250 Inner Diameter Hose) |
2 | discontinued |
| 6 | 4158210 |
ЗАЖИМ Нейлон (Большой) (внутренний диаметр шланга 0.250) CLAMP Nylon (Large) (.250 Inner Diameter Hose) |
2 | discontinued |
| 7 | 415825 |
ЗАЖИМ Нейлон (Малый) (Внутренний диаметр шланга – 0.250) CLAMP Nylon (Small) (.250 Inner Diameter Hose) |
2 | |
| 7 | 415827 |
ЗАЖИМ Нейлон (Малый) (Внутренний диаметр шланга – 0.312) CLAMP Nylon (Small) (.312 Inner Diameter Hose) |
2 | superseded |
| 8 | 63187 |
ФИТИНГ Ниппель (0.250-18) (Ниппели диаметром 0.320 – черный шланг) FITTING Barb (.250-18) (.320 Diameter Barbs - Black Hose) |
1 | |
| 8 | 89771 |
СОЕДИНИТЕЛЬ (.250-18) (Ниппели диаметром 0.400 – серебристый шланг) CONNECTOR (.250-18) (.400 Diameter Barbs - Silver Hose) |
1 | superseded |
| 8 | 897711 |
СОЕДИНИТЕЛЬ (.250-18) (Ниппели диаметром 0.430 – серебристый шланг) CONNECTOR (.250-18) (.430 Diameter Barbs - Silver Hose) |
1 | superseded |
| 9 | 63186 |
ФИТИНГ (.125-27) (Ниппели диаметром 0.320 – черный шланг) FITTING (.125-27) (.320 Diameter Barbs - Black Hose) |
1 | discontinued |
| 9 | 89772 |
СОЕДИНИТЕЛЬ (.125-27) (Ниппели диаметром 0.400 – серебристый шланг) CONNECTOR (.125-27) (.400 Diameter Barbs - Silver Hose) |
1 | |
| 9 | 897721 |
СОЕДИНИТЕЛЬ (.125-27) (Ниппели диаметром 0.430 – серебристый шланг) CONNECTOR (.125-27) (.430 Diameter Barbs - Silver Hose) |
1 | superseded |
