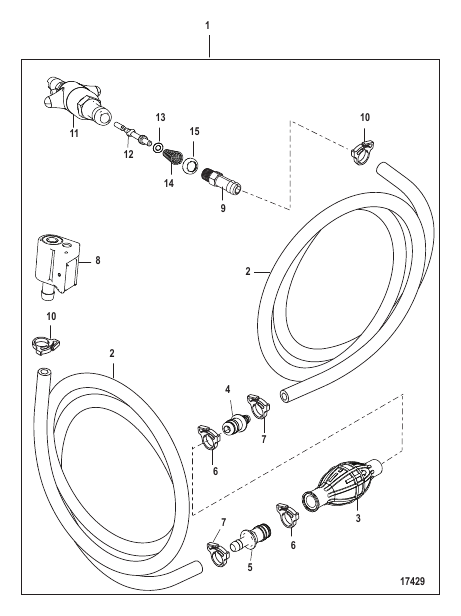

Fuel Line Assembly (Clip on Disconnect-Design II)
Parts (31)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 858610A13 |
ШЛАНГ В СБОРЕ Топливо (3.00 фт.-18.00/18.00 дюйм.) HOSE ASSEMBLY Fuel (3.00 Feet-18.00/18.00 Inches) |
1 | superseded |
| 1 | 858610A15 |
ШЛАНГ В СБОРЕ Топливо (4.00 фт. – один шланг 48.00 дюйм.) HOSE ASSEMBLY Fuel (4.00 Feet-One Hose 48.00 Inches) |
1 | superseded |
| 1 | 858610A14 |
ШЛАНГ В СБОРЕ Топливо (5.50 фт. – 18.00/48.00 дюйм.) HOSE ASSEMBLY Fuel (5.50 Feet-18.00/48.00 Inches) |
1 | superseded |
| 1 | 858625A8 |
ТРУБОПРОВОД В СБОРЕ Топливо (8.00 фт. – 30.00/60.00 дюйм.) (с поз. №8 и 11) LINE ASSEMBLY Fuel (8.00 Feet-30.00/60.00 Inches) (With Reference #8 and 11) |
1 | superseded |
| 1 | 858625Q8 |
ТРУБОПРОВОД В СБОРЕ Топливо (8.00 фт. – 30.00/60.00 дюйм.) (с поз. №8 и 11) LINE ASSEMBLY Fuel (8.00 Feet-30.00/60.00 Inches) (With Reference #8 and 11) |
1 | superseded |
| 1 | 858625T8 |
ТРУБОПРОВОД В СБОРЕ Топливо (8.00 фт. – 30.00/60.00 дюйм.) (с поз. №8 и 11) LINE ASSEMBLY Fuel (8.00 Feet-30.00/60.00 Inches) (With Reference #8 and 11) |
1 | superseded |
| 1 | 858697A2 |
ТРУБОПРОВОД В СБОРЕ Топливо (8.00 фт. – 30.00/60.00 дюйм.) LINE ASSEMBLY Fuel (8.00 Feet-30.00/60.00 Inches) |
1 | superseded |
| 1 | 858610A19 |
ШЛАНГ В СБОРЕ Топливо (8.00 фт. – 30.00/60.00 дюйм.) HOSE ASSEMBLY Fuel (8.00 Feet-30.00/60.00 Inches) |
1 | superseded |
| 1 | 858621A8 |
ТРУБОПРОВОД В СБОРЕ Топливо (8.00 фт. – 30.00/60.00 дюйм.) LINE ASSEMBLY Fuel (8.00 Feet-30.00/60.00 Inches) |
1 | superseded |
| 1 | 858621Q8 |
ТРУБОПРОВОД В СБОРЕ Топливо (8.00 фт. – 30.00/60.00 дюйм.) LINE ASSEMBLY Fuel (8.00 Feet-30.00/60.00 Inches) |
1 | superseded |
| 1 | 858621T8 |
ТРУБОПРОВОД В СБОРЕ Топливо (8.00 фт. – 30.00/60.00 дюйм.) LINE ASSEMBLY Fuel (8.00 Feet-30.00/60.00 Inches) |
1 | superseded |
| 1 | 858610A11 |
ШЛАНГ В СБОРЕ Топливо (8.00 фт. – 18.00/72.00 дюйм.) HOSE ASSEMBLY Fuel (8.00 Feet-18.00/72.00 Inches) |
1 | superseded |
| 1 | 858621A12 |
ТРУБОПРОВОД В СБОРЕ Топливо (12.00 фт. – 30.00/108.00 дюйм.) LINE ASSEMBLY Fuel (12.00 Feet-30.00/108.00 Inches) |
1 | superseded |
| 1 | 858621Q12 |
ТРУБОПРОВОД В СБОРЕ Топливо (12.00 фт. – 30.00/108.00 дюйм.) LINE ASSEMBLY Fuel (12.00 Feet-30.00/108.00 Inches) |
1 | superseded |
| 1 | 858621T12 |
ТРУБОПРОВОД В СБОРЕ Топливо (12.00 фт. – 30.00/108.00 дюйм.) LINE ASSEMBLY Fuel (12.00 Feet-30.00/108.00 Inches) |
1 | superseded |
| 10 | 415827 |
ЗАЖИМ Нейлон Малый CLAMP Nylon Small |
2 | superseded |
| 10 | F698772 |
ЗАЖИМ Червячная передача CLAMP Worm Gear |
OPT | |
| 11 | 30185A3 |
ШТЫК В СБОРЕ Топливо (Сторона бака) BAYONET ASSEMBLY Fuel (Tank End) |
1 | superseded |
| 12 | 30187 |
ШТОК Штыковое соединение корпуса STEM Bayonet Body |
1 | discontinued |
| 13 | 16524 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Соединитель топливопровода O-RING Fuel Connector |
1 | |
| 14 | 30189 |
ПРУЖИНА SPRING |
1 | |
| 15 | 30188 |
ШАЙБА WASHER |
1 | |
| 2 | 85861079 |
РУКАВ (Общая длина 9.00 фт.) (С меткой C-530-D11) HOSE (9.00 Feet Bulk) (Marked C-530-D11) |
AR | discontinued |
| 2 | 858610100 |
РУКАВ (Общая длина 100.00 фт.) (С меткой C-530-D11) HOSE (100.00 Feet Bulk) (Marked C-530-D11) |
AR | discontinued |
| 3 | 13330A3 |
ГРУША В СБОРЕ Устройство для заливки топлива BULB ASSEMBLY Primer |
1 | superseded |
| 4 | 13331A1 |
ОБРАТНЫЙ КЛАПАН В СБОРЕ Впуск CHECK VALVE ASSEMBLY Inlet |
1 | superseded |
| 5 | 13331A2 |
ОБРАТНЫЙ КЛАПАН В СБОРЕ Выпуск CHECK VALVE ASSEMBLY Outlet |
1 | superseded |
| 6 | 4158210 |
ЗАЖИМ Нейлон Большие CLAMP Nylon Large |
2 | discontinued |
| 7 | 415827 |
ЗАЖИМ Нейлон Малый CLAMP Nylon Small |
2 | superseded |
| 8 | 13563A3 |
ФИТИНГИ В СБОРЕ Топливопровод Сторона двигателя FITTING ASSEMBLY Fuel Line Engine End |
1 | superseded |
| 9 | 897711 |
СОЕДИНИТЕЛЬ (.250-18) CONNECTOR (.250-18) |
1 | superseded |
