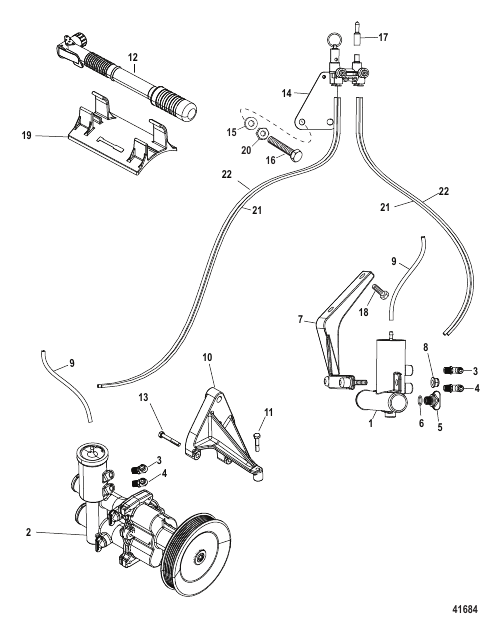

Water Drain System — Parts Catalog

Parts (22)

#	Part Number	Description	Qty	Status
1	863717A2	ПРИВОД В СБОРЕ Водослив Левый борт ACTUATOR ASSEMBLY Water Drain Port	1
10	863859T	КРОНШТЕЙН BRACKET	1
11	4000331	ВИНТ (M6 x 30) SCREW (M6 x 30)	1
12	863057	НАСОС Воздух PUMP Air	1
13	8M2012296	ВИНТ (M6 x 40) SCREW (M6 x 40)	2
14	862969A2	ВПУСКНОЙ КОЛЛЕКТОР Воздух MANIFOLD ASSEMBLY Air	1
15	4002314	ШАЙБА WASHER	2
16	864887	ВИНТ (M5) SCREW M5 5.50 x 14.0 x 1.5 SS	2
17	883503	ПРОБКА Станция обслуживания CAP Service Point	1
18	4000374	ВИНТ (M10 x 16) SCREW (M10 x 16)	2
19	863059	КРОНШТЕЙН Воздушный насос BRACKET Air Pump	1
2	862914T12	КОМПЛЕКТ НАСОСА Забортная вода Схему расположения компонентов см. в разделе «Насос забортной воды» PUMP KIT Sea Water See "Seawater Pump" for Component Break down	1	superseded
20	826292	ГАЙКА (M10), с латунным/никелевым покрытием NUT (M10) Brass/Nickel Plated	2
21	8M0062605	РУКАВ (Общая длина 40.00"), зеленый По правому борту обрез. до 25.5", шланг по левому борту – до 23" HOSE (40.00 inch Bulk) Green Cut Starboard to 25.5 Inch, Port Hose To 23 Inch	2	discontinued
22	8M0062601	РУКАВ (Общая длина 40.00"), серый Правый борт 40", шланг по левому борту до 23" HOSE (40.00 inch Bulk) Grey Starboard 40 Inch, Port Hose To 23 Inch	2
3	865288	ФИТИНГ Серый (90 градусов) FITTING Gray (90 Degree)	1	superseded
4	865289	ФИТИНГ Оранжевый (90 градусов) FITTING Orange (90 Degree)	1	superseded
5	806608A02	УЗЕЛ ПРОБКИ (0.500-13), синий PLUG ASSEMBLY (.500-13) Blue	1	superseded
6	26802	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.424 x 0.103) O-RING (.424 x .103)	1
7	863863T	КРОНШТЕЙН Крепление привода Левый борт BRACKET Actuator Mounting Port	1
8	826365	ГАЙКА (M8) Nylock NUT (M8) Nylock	4
9	8630561	РУКАВ (Общая длина 42.00"), черный Воздух HOSE (42.00 Inches Bulk) Black Air	2
