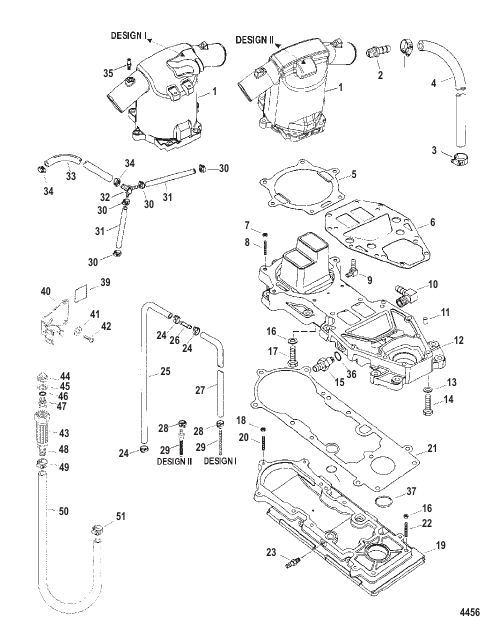

Expansion Chamber And Adaptor Plates
Parts (58)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 877896A1 |
КОМПЛЕКТ УПЛОТНИТЕЛЕЙ/ПРОКЛАДОК Корпус водометного привода – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Комплект прокладок/уплотнений – корпус водометного привода» SEAL/GASKET SET Jet Drive Housing - NOTE: See Seal/Gasket Set - Jet Drive Housing Section For Parts Breakdown |
1 | superseded |
| - | 804985A1 |
КОМПЛЕКТ ПРОКЛАДОК/УПЛОТНИТЕЛЕЙ Силовая головка – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Комплект прокладок/уплотнений – силовая головка» GASKET/SEAL SET Powerhead - NOTE: See Gasket/Seal Set - Powerhead Section For Parts Breakdown |
1 | |
| - | 858257T13 |
СИЛОВАЯ ГОЛОВКА В СБОРЕ – ПРИМЕЧАНИЕ: В сборе с блоками с пластинчатыми клапанами POWERHEAD ASSEMBLY - NOTE: Complete With Reed Blocks |
1 | superseded |
| - | 858257T26 |
СИЛОВАЯ ГОЛОВКА В СБОРЕ – ПРИМЕЧАНИЕ: В сборе без блоков с пластинчатыми клапанами POWERHEAD ASSEMBLY - NOTE: Complete Without Reed Blocks |
1 | discontinued |
| 1 | 859394T |
КАМЕРА Расширитель - Конструкция I – чертеж с базовой линией CHAMBER Expansion - Design I - Reference Line Art Drawing |
1 | superseded |
| 1 | 879890A3 |
КОМПЛЕКТ КАМЕРЫ Расширитель – со шлангом 21.00" - Конструкция II – чертеж с базовой линией CHAMBER KIT Expansion - With Hose 21.00 Inches - Design II - Reference Line Art Drawing |
1 | |
| 10 | 860346 |
ФИТИНГ Коленчатый патрубок (90 градусов) (0.750) FITTING Elbow (90 Degree) (.750) |
1 | |
| 11 | 43044 |
ШТИФТ Штифт – без отверстия (0.375 x 0.625) Установка PIN Dowel - Without Hole (.375 x .625) Locating |
2 | |
| 12 | 859395T |
ПЕРЕХОДНИК Двигатель ADAPTER Engine |
1 | |
| 13 | 37828 |
ШАЙБА (0.390 x 0.625 x 0.062), нержавеющая сталь WASHER (.390 x .625 x .062) Stainless Steel |
8 | |
| 14 | 35787 |
ВИНТ (0.375-16 x 2.250) SCREW (.375-16 x 2.250) |
8 | |
| 15 | 877311 |
ФИТИНГ Сетчатый фильтр FITTING Strainer |
1 | |
| 16 | 37828 |
ШАЙБА (0.390 x 0.625 x 0.062), нержавеющая сталь WASHER (.390 x .625 x .062) Stainless Steel |
2 | |
| 17 | 72094 |
ВИНТ (0.375-16 x 3.750) SCREW (.375-16 x 3.750) |
2 | |
| 18 | 826292 |
ГАЙКА (M10), с латунным/никелевым покрытием NUT (M10) Brass/Nickel Plated |
11 | |
| 19 | 859396A1 |
КРЫШКА В СБОРЕ Верхняя часть корпуса водометного привода COVER ASSEMBLY Top Of Jet Drive Housing |
1 | |
| 2 | 42683 |
СОЕДИНИТЕЛЬ (0.750-14) CONNECTOR (.750-14) |
1 | |
| 20 | 853303 |
ШПИЛЬКА (M10 x 53) STUD (M10 x 53) |
5 | |
| 21 | 859398 |
ПРОКЛАДКА Переходник двигателя GASKET Engine Adaptor |
1 | |
| 22 | 859764 |
ШПИЛЬКА (M10 x 101) STUD (M10 x 101) |
6 | |
| 23 | 70146 |
СОЕДИНИТЕЛЬ Зазубренный (0.250-18) CONNECTOR Barbed (.250-18) |
1 | |
| 24 | 816311T |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
3 | |
| 25 | 1678978 |
РУКАВ (Общая длина 9.00 фт.) Обрез. до 42.00" – сифон HOSE (9.00 Feet Bulk) Cut 42.00 Inches - Siphon |
1 | superseded |
| 26 | 858456 |
РАЗРЫВ СИФОНА SIPHON BREAK |
1 | |
| 27 | 1678978 |
РУКАВ (Общая длина 9.00 фт.) Обрез. до 18.00" – сифон HOSE (9.00 Feet Bulk) Cut 18.00 Inches - Siphon |
1 | superseded |
| 28 | 415825 |
ЗАЖИМ Нейлон - Используется в конструкции I CLAMP Nylon - Used On Design I |
1 | |
| 28 | 816311T |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") - Используется в конструкции II TIE STRAP (8.00 Inches) - Used On Design II |
1 | |
| 29 | 826703 |
ФИЛЬТР Шланг сифона - Конструкция I – латунь/медь FILTER Siphon Hose - Design I - Brass/Copper |
1 | superseded |
| 29 | 8348084 |
СЕТЧАТЫЙ ФИЛЬТР Шланг сифона - Конструкция II – нейлон STRAINER Siphon Hose - Design II - Nylon |
1 | |
| 3 | 815504310 |
ЗАЖИМ Червячная передача CLAMP Worm Gear |
2 | |
| 30 | 815504104 |
ЗАЖИМ Червячная передача CLAMP Worm Gear |
4 | |
| 31 | 830757130 |
ТРУБОПРОВОД (0.312) (общая длина 70.00") Обрез. до 6.00" TUBING (.312) (70.00 Inches Bulk) Cut 6.00 Inches |
2 | superseded |
| 32 | 877539 |
ФИТИНГ FITTING |
1 | |
| 33 | 85525884 |
РУКАВ (32.00") HOSE (32.00 Inches) |
1 | |
| 34 | 815504206 |
ЗАЖИМ Червячная передача CLAMP Worm Gear |
2 | |
| 35 | 16604 |
ФИТИНГ Прямой (0.125-27) FITTING Straight (.125-27) |
2 | |
| 36 | 45711 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.612 x 0.103) Фитинг сетчатого фильтра O-RING (.612 x .103) Strainer Fitting |
1 | |
| 37 | 20826 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.230 x 0.139) Верхняя крышка O-RING (2.230 x .139) Top Cover |
1 | |
| 38 | 90196 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.921 x 0.139) Верхняя крышка O-RING (.921 x .139) Top Cover |
1 | superseded |
| 39 | 850390 |
НАКЛЕЙКА Переходник крепления заподлицо DECAL Flushing Adapter |
1 | |
| 4 | 4285069 |
РУКАВ (Общая длина 44.00") Обрез. по необходимости HOSE (44.00 Inches Bulk) Cut As Required |
1 | superseded |
| 40 | 850160 |
ЗАЖИМ Держатель крепления заподлицо CLIP Flushing Assembly Holder |
1 | discontinued |
| 41 | 4002314 |
ШАЙБА WASHER |
3 | |
| 42 | 88417 |
ВИНТ (№12-24 x 0.620) SCREW (#12-24 x .620) |
3 | |
| 43 | 820543A5 |
ПЕРЕХОДНИК В СБОРЕ Заподлицо ADAPTER ASSEMBLY Flushing |
1 | |
| 44 | 821908 |
ПРОБКА Верхняя часть PLUG Top |
1 | |
| 45 | 821915 |
ШАЙБА WASHER |
1 | |
| 46 | 30641 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.299 x 0.103) O-RING (.299 x .103) |
1 | |
| 47 | 821963 |
ОБРАТНЫЙ КЛАПАН CHECK VALVE |
1 | superseded |
| 48 | 33066 |
СОЕДИНИТЕЛЬ (0.500-14), прямой – латунь CONNECTOR (.500-14) Straight - Brass |
1 | |
| 49 | 815504206 |
ЗАЖИМ Червячная передача CLAMP Worm Gear |
1 | |
| 5 | 880738 |
ПРОКЛАДКА Расширительная камера GASKET Expansion Chamber |
1 | |
| 50 | 855258112 |
РУКАВ (общая длина 60.00") Обрез. по необходимости HOSE (60.00 Inches Bulk) Cut As Required |
1 | |
| 51 | 815504206 |
ЗАЖИМ Червячная передача CLAMP Worm Gear |
1 | |
| 6 | 8231423 |
ПРОКЛАДКА Расширительная камера – блок к выхлопу GASKET Expansion Chamber - Block To Exhaust |
1 | |
| 7 | 826365 |
ГАЙКА (M8) NUT (M8) |
6 | |
| 8 | 884824 |
ШПИЛЬКА (M8 x 50) STUD (M8 x 50) |
6 | |
| 9 | 629101 |
ФИТИНГ Коленчатый патрубок, 90 градусов (0.125-27) FITTING Elbow - 90 Degree (.125-27) |
1 |
