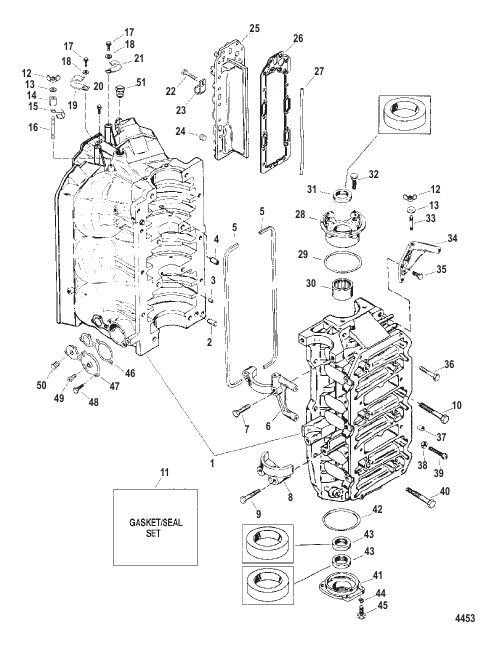

Cylinder Block Assembly
Parts (53)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 858257T13 |
СИЛОВАЯ ГОЛОВКА В СБОРЕ – ПРИМЕЧАНИЕ: В сборе с блоками с пластинчатыми клапанами POWERHEAD ASSEMBLY - NOTE: Complete With Reed Blocks |
1 | superseded |
| 1 | 858257T26 |
СИЛОВАЯ ГОЛОВКА В СБОРЕ – ПРИМЕЧАНИЕ: В сборе без блоков с пластинчатыми клапанами POWERHEAD ASSEMBLY - NOTE: Complete Without Reed Blocks |
1 | discontinued |
| 1 | 858257T14 |
БЛОК ЦИЛИНДРА В СБОРЕ CYLINDER BLOCK ASSEMBLY |
1 | discontinued |
| 10 | 66717 |
ВИНТ (0.375-16 x 3.250) SCREW (.375-16 x 3.250) |
2 | |
| 11 | 804985A1 |
КОМПЛЕКТ ПРОКЛАДОК/УПЛОТНИТЕЛЕЙ Силовая головка – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Комплект прокладок/уплотнений – силовая головка» GASKET/SEAL SET Powerhead - NOTE: See Gasket/Seal Set - Powerhead Section For Parts Breakdown |
1 | |
| 12 | 816874 |
БАРАШКОВАЯ ГАЙКА (№10-32) WING NUT (#10-32) |
3 | |
| 13 | 49221 |
ШАЙБА (0.187 x 0.500 x 0.062), неопрен WASHER (.187 x .500 x .062) Neoprene |
3 | superseded |
| 14 | 67269 |
ПРОСТАВКА SPACER |
1 | |
| 15 | 63153 |
J-ЗАЖИМ J CLIP |
1 | |
| 16 | 15094 |
ШПИЛЬКА (0.190-32 x 1.870) STUD (.190-32 x 1.870) |
1 | discontinued |
| 17 | 89766 |
ВИНТ (№10-32 x 0.620), нержавеющая сталь SCREW (#10-32 x .620) Stainless Steel |
2 | |
| 18 | 72761 |
ШАЙБА (0.203 x 0.562 x 0.060), нержавеющая сталь WASHER (.203 x .562 x .060) Stainless Steel |
2 | |
| 19 | 97224 |
J-ЗАЖИМ Шланг J CLIP Hose |
1 | |
| 2 | 43044 |
ШТИФТ Штифт – без отверстия (0.375 x 0.625) Установка PIN Dowel - Without Hole (.375 x .625) Locating |
2 | |
| 20 | 69079 |
ВИНТ (№10-16 x 0.440) Заземление SCREW (#10-16 x .440) Ground |
1 | |
| 21 | 55098 |
J-ЗАЖИМ Жгут проводов J CLIP Wiring Harness |
1 | superseded |
| 22 | 826356 |
ВИНТ И ШАЙБА (0.312-18 x 1.500) SCREW AND WASHER (.312-18 x 1.500) |
20 | superseded |
| 23 | 814634 |
ЗАЖИМ CLAMP |
1 | |
| 24 | 428611 |
ФИТИНГ Труба – латунь (0.750-14) FITTING Pipe - Brass (.750-14) |
1 | superseded |
| 25 | 827323T6 |
ПЛАСТИНА Отделитель выхлопа PLATE Exhaust Divider |
1 | discontinued |
| 26 | 190506 |
ПРОКЛАДКА Выхлопной коллектор GASKET Exhaust Manifold |
1 | |
| 27 | 814754 |
УПЛОТНЕНИЕ (12.50") Выхлопной коллектор SEAL (12.50 Inches) Exhaust Manifold |
1 | |
| 28 | 858521T1 |
ТОРЦЕВАЯ КРЫШКА В СБОРЕ Верхняя часть END CAP ASSEMBLY Upper |
1 | |
| 29 | 54029 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x 0.103) O-RING (2.800 x .103) |
1 | |
| 3 | 67296 |
ШТИФТ Штифт – центр. главн. PIN Dowel - Center Main |
2 | superseded |
| 30 | 16756A4 |
КОМПЛЕКТ ПОДШИПНИКОВ Основная верхняя часть BEARING KIT Top Main |
1 | |
| 31 | 41953 |
УПЛОТНЕНИЕ Масло SEAL Oil |
1 | |
| 32 | 881190 |
ВИНТ (0.312-18 x 1.00) SCREW (.312-18 x 1.00) |
4 | |
| 33 | 15093 |
ШПИЛЬКА (№10-32 x 1.00) STUD (#10-32 x 1.00) |
2 | superseded |
| 34 | 42248 |
КРОНШТЕЙН Крышка маховика BRACKET Flywheel Cover |
1 | superseded |
| 35 | 49668 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
2 | |
| 36 | 74824 |
ВИНТ (0.312-18 x 1.250) SCREW (.312-18 x 1.250) |
6 | |
| 37 | 26852 |
ПРОБКА Нейлон CAP Nylon |
1 | |
| 38 | 64015 |
ГАЙКА (0.250-20) NUT (.250-20) |
1 | |
| 39 | 64022 |
ВИНТ (0.250-20 x 2.125) SCREW (.250-20 x 2.125) |
1 | |
| 4 | 99448 |
ВТУЛКА BUSHING |
1 | |
| 40 | 66717 |
ВИНТ (0.375-16 x 3.250) SCREW (.375-16 x 3.250) |
6 | |
| 41 | 7809T1 |
ТОРЦЕВАЯ КРЫШКА В СБОРЕ Нижняя часть END CAP ASSEMBLY Lower |
1 | |
| 42 | 62700 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.237 x 0.103) O-RING (3.237 x .103) |
1 | |
| 43 | 41953 |
УПЛОТНЕНИЕ Масло SEAL Oil |
2 | |
| 44 | 26992 |
СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь LOCKWASHER (.250) Stainless Steel |
4 | |
| 45 | 28636 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
4 | |
| 46 | 78690 |
ПРОКЛАДКА Крышка GASKET Cover |
1 | superseded |
| 47 | 68729 |
КРЫШКА COVER |
1 | superseded |
| 48 | 28782 |
ВИНТ (0.312-18 x 0.880), нержавеющая сталь SCREW (.312-18 x .880) Stainless Steel |
4 | |
| 49 | 358811 |
ВИНТ (№6-32 x 0.250) SCREW (#6-32 x .250) |
1 | |
| 5 | 11338 |
ПРОКЛАДКА Уплотнение коленчатого вала – модели ранней конструкции GASKET Crankcase Sealing - Early Design Models |
2 | |
| 50 | 36382 |
ФИТИНГ (0.250-18 x 0.62), латунь FITTING (.250-18 x .62) Brass |
1 | |
| 51 | 860075 |
ПРОБКА Труба (0.500-14) PLUG Pipe (.500-14) |
1 | |
| 6 | 42249 |
КРЫШКА Верхняя часть – стартер в сборе COVER Upper - Starter Assembly |
1 | superseded |
| 7 | 828213 |
ВИНТ Шестигранный фланец (0.312-18 x 1.500) SCREW (.312-18 x 1.500) Hex Flange |
2 | |
| 8 | 76867 |
КРЫШКА Нижняя часть – стартер в сборе COVER Lower - Starter Assembly |
1 | |
| 9 | 828214 |
ВИНТ Шестигранный фланец (0.312-18 x 2.00) SCREW (.312-18 x 2.00) Hex Flange |
2 |
