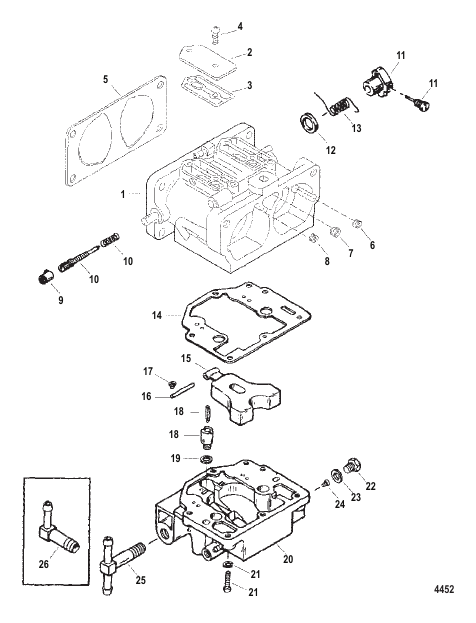

Carburetor
Parts (65)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 8107493 |
КОМПЛЕКТ ПРОКЛАДОК Карбюратор GASKET SET Carburetor |
1 | |
| - | 8116913 |
РЕМОНТНЫЙ КОМПЛЕКТ Карбюратор REPAIR KIT Carburetor |
1 | |
| - | 804985A1 |
КОМПЛЕКТ ПРОКЛАДОК/УПЛОТНИТЕЛЕЙ Силовая головка – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Комплект прокладок/уплотнений – силовая головка» GASKET/SEAL SET Powerhead - NOTE: See Gasket/Seal Set - Powerhead Section For Parts Breakdown |
1 | |
| 1 | 828272A61 |
КАРБЮРАТОР Верхняя часть (WMV-14-1A) CARBURETOR Top (WMV-14-1A) |
1 | discontinued |
| 1 | 828272A62 |
КАРБЮРАТОР Центральный (WMV-14-2A) CARBURETOR Center (WMV-14-2A) |
1 | discontinued |
| 1 | 828272A63 |
КАРБЮРАТОР Нижняя часть (WMV-14-3A) CARBURETOR Bottom (WMV-14-3A) |
1 | discontinued |
| 10 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Смесь для холостого хода – игла и пружина NOT SOLD SEPARATE Idle Mixture - Needle And Spring |
6 | |
| 11 | 8113523 |
КОМПЛЕКТ РЫЧАГА LEVER KIT |
3 | discontinued |
| 12 | 6031 |
ПРОСТАВКА SPACER |
3 | discontinued |
| 13 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина возврата дроссельной заслонки NOT SOLD SEPARATE Throttle Return Spring |
3 | |
| 14 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка топливной камеры NOT SOLD SEPARATE Fuel Bowl Gasket |
3 | |
| 15 | 810738 |
ПОПЛАВОК В СБОРЕ FLOAT ASSEMBLY |
3 | |
| 16 | F10064 |
ВАЛ Поплавок SHAFT Float |
3 | |
| 17 | 5902 |
ВИНТ (№6-32 x 0.187) Палец поплавка SCREW (#6-32 x .187) Float Pin |
3 | discontinued |
| 18 | 8116901 |
КОМПЛЕКТ СЕДЛА КЛАПАНА VALVE SEAT KIT |
3 | |
| 19 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка седла клапана NOT SOLD SEPARATE Valve Seat Gasket |
3 | |
| 2 | 809743 |
КРЫШКА Цепь холостого хода COVER Idle Circuit |
6 | discontinued |
| 20 | 8236231 |
КАМЕРА Топливо - Верхний карбюратор BOWL Fuel - Top Carb |
1 | discontinued |
| 20 | 8236241 |
КАМЕРА Топливо - Центральные и нижние карбюраторы BOWL Fuel - Center And Bottom Carbs |
2 | discontinued |
| 21 | 808612 |
ВИНТ И ШАЙБА (№8-32 x .750) Топливная камера SCREW AND WASHER (#8-32 x .750) Fuel Bowl |
18 | |
| 22 | 811694 |
Комплект пробки Слив PLUG KIT Drain |
6 | |
| 23 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка сливной пробки NOT SOLD SEPARATE Drain Plug Gasket |
6 | |
| 24 | 3796 |
ВОДОМЕТНЫЙ (0.076) Главный - Верхний карбюратор – правый борт (0-1000 фт.) JET (.076) Main - Top Carb - Starboard (0 - 1000 Feet) |
1 | |
| 24 | 3794 |
ВОДОМЕТНЫЙ (0.074) Главный - Верхний карбюратор – правый борт (1000-3000 фт.) JET (.074) Main - Top Carb - Starboard (1000 - 3000 Feet) |
OPT | |
| 24 | 6207 |
ВОДОМЕТНЫЙ (0.072) Главный - Верхний карбюратор – правый борт (3000-6000 фт.) JET (.072) Main - Top Carb - Starboard (3000 - 6000 Feet) |
OPT | |
| 24 | 6030 |
ВОДОМЕТНЫЙ (0.070) Главный - Верхний карбюратор – правый борт (6000-8000 фт.) JET (.070) Main - Top Carb - Starboard (6000 - 8000 Feet) |
OPT | |
| 24 | 6029 |
ВОДОМЕТНЫЙ (0.068) Главный - Верхний карбюратор – правый борт (8000-10000 фт.) JET (.068) Main - Top Carb - Starboard (8000 - 10000 Feet) |
OPT | |
| 24 | 5815 |
ВОДОМЕТНЫЙ (0.086) Главный - Центральный карб. – правый борт (0-1000 фт.) JET (.086) Main - Center Carb - Starboard (0 - 1000 Feet) |
1 | |
| 24 | 3517 |
ВОДОМЕТНЫЙ (0.084) Главный - Центральный карб. – правый борт (1000-3000 фт.) JET (.084) Main - Center Carb - Starboard (1000 - 3000 Feet) |
OPT | |
| 24 | 3518 |
ВОДОМЕТНЫЙ (0.082) Главный - Центральный карб. – правый борт (3000-6000 фт.) JET (.082) Main - Center Carb - Starboard (3000 - 6000 Feet) |
OPT | |
| 24 | 6201 |
ВОДОМЕТНЫЙ (0.080) Главный - Центральный карб. – правый борт (6000-8000 фт.) JET (.080) Main - Center Carb - Starboard (6000 - 8000 Feet) |
OPT | |
| 24 | 6680 |
ВОДОМЕТНЫЙ (0.078) Главный - Центральный карб. – правый борт (8000-10000 фт.) JET (.078) Main - Center Carb - Starboard (8000 - 10000 Feet) |
OPT | |
| 24 | 3518 |
ВОДОМЕТНЫЙ (0.082) Главный - Нижний карб. – правый борт (0-1000 фт.) JET (.082) Main - Bottom Carb - Starboard (0 - 1000 Feet) |
1 | |
| 24 | 6201 |
ВОДОМЕТНЫЙ (0.080) Главный - Нижний карб. – правый борт (1000-3000 фт.) JET (.080) Main - Bottom Carb - Starboard (1000 - 3000 Feet) |
OPT | |
| 24 | 6680 |
ВОДОМЕТНЫЙ (0.078) Главный - Нижний карб. – правый борт (3000-6000 фт.) JET (.078) Main - Bottom Carb - Starboard (3000 - 6000 Feet) |
OPT | |
| 24 | 3796 |
ВОДОМЕТНЫЙ (0.076) Главный - Нижний карб. – правый борт (6000-8000 фт.) JET (.076) Main - Bottom Carb - Starboard (6000 - 8000 Feet) |
OPT | |
| 24 | 3794 |
ВОДОМЕТНЫЙ (0.074) Главный - Нижний карб. – правый борт (8000-10000 фт.) JET (.074) Main - Bottom Carb - Starboard (8000 - 10000 Feet) |
OPT | |
| 24 | 3518 |
ВОДОМЕТНЫЙ (0.082) Главный - Верхний карбюратор – левый борт (0‑1000 фт.) JET (.082) Main - Top Carb - Port (0 - 1000 Feet) |
1 | |
| 24 | 6201 |
ВОДОМЕТНЫЙ (0.080) Главный - Верхний карбюратор – левый борт (1000‑3000 фт.) JET (.080) Main - Top Carb - Port (1000 - 3000 Feet) |
OPT | |
| 24 | 6680 |
ВОДОМЕТНЫЙ (0.078) Главный - Верхний карбюратор – левый борт (3000‑6000 фт.) JET (.078) Main - Top Carb - Port (3000 - 6000 Feet) |
OPT | |
| 24 | 3796 |
ВОДОМЕТНЫЙ (0.076) Главный - Верхний карбюратор – левый борт 6000‑8000 фт.) JET (.076) Main - Top Carb - Port 6000 - 8000 Feet) |
OPT | |
| 24 | 3794 |
ВОДОМЕТНЫЙ (0.074) Главный - Верхний карбюратор – левый борт (8000‑10000 фт.) JET (.074) Main - Top Carb - Port (8000 - 10000 Feet) |
OPT | |
| 24 | 3517 |
ВОДОМЕТНЫЙ (0.084) Главный - Центральный карб. – левый борт (0-1000 фт.) JET (.084) Main - Center Carb - Port (0 - 1000 Feet) |
1 | |
| 24 | 3518 |
ВОДОМЕТНЫЙ (0.082) Главный - Центральный карб. – левый борт (1000-3000 фт.) JET (.082) Main - Center Carb - Port (1000 - 3000 Feet) |
OPT | |
| 24 | 6201 |
ВОДОМЕТНЫЙ (0.080) Главный - Центральный карб. – левый борт (3000-6000 фт.) JET (.080) Main - Center Carb - Port (3000 - 6000 Feet) |
OPT | |
| 24 | 6680 |
ВОДОМЕТНЫЙ (0.078) Главный - Центральный карб. – левый борт (6000-8000 фт.) JET (.078) Main - Center Carb - Port (6000 - 8000 Feet) |
OPT | |
| 24 | 3796 |
ВОДОМЕТНЫЙ (0.076) Главный - Центральный карб. – левый борт (8000-10000 фт.) JET (.076) Main - Center Carb - Port (8000 - 10000 Feet) |
OPT | |
| 24 | 3518 |
ВОДОМЕТНЫЙ (0.082) Главный - Нижний карб. – левый борт (0-1000 фт.) JET (.082) Main - Bottom Carb - Port (0 - 1000 Feet) |
1 | |
| 24 | 6201 |
ВОДОМЕТНЫЙ (0.080) Главный - Нижний карб. – левый борт (1000-3000 фт.) JET (.080) Main - Bottom Carb - Port (1000 - 3000 Feet) |
OPT | |
| 24 | 6680 |
ВОДОМЕТНЫЙ (0.078) Главный - Нижний карб. – левый борт (3000-6000 фт.) JET (.078) Main - Bottom Carb - Port (3000 - 6000 Feet) |
OPT | |
| 24 | 3796 |
ВОДОМЕТНЫЙ (0.076) Главный - Нижний карб. – левый борт (6000-8000 фт.) JET (.076) Main - Bottom Carb - Port (6000 - 8000 Feet) |
OPT | |
| 24 | 3794 |
ВОДОМЕТНЫЙ (0.074) Главный - Нижний карб. – левый борт (8000-10000 фт.) JET (.074) Main - Bottom Carb - Port (8000 - 10000 Feet) |
OPT | |
| 25 | 855526 |
ФИТИНГ Тройник – верхние и центральные карбюраторы FITTING Tee - Top And Center Carbs |
2 | discontinued |
| 26 | 855527 |
ФИТИНГ Колено – нижний карб. FITTING Elbow - Bottom Carb |
1 | |
| 3 | 809758 |
ПРОКЛАДКА Крышка цепи холостого хода GASKET Idle Circuit Cover |
6 | discontinued |
| 4 | 8087391 |
ВИНТ Крышка цепи холостого хода SCREW Idle Circuit Cover |
12 | discontinued |
| 5 | 828292 |
ПРОКЛАДКА Крепление карбюратора GASKET Carburetor Mount |
3 | |
| 6 | 815633054 |
ВОДОМЕТНЫЙ (0.054) Вентиляционное отверстие холостого хода - Верхний карбюратор – левый борт JET (.054) Idle Air Vent - Top Carb - Port |
1 | |
| 6 | 815633048 |
ВОДОМЕТНЫЙ (0.048) Вентиляционное отверстие холостого хода - Центральный карб. – левый борт JET (.048) Idle Air Vent - Center Carb - Port |
1 | discontinued |
| 6 | 815633054 |
ВОДОМЕТНЫЙ (0.054) Вентиляционное отверстие холостого хода - Нижний карб. – левый борт JET (.054) Idle Air Vent - Bottom Carb - Port |
1 | |
| 7 | 6201 |
ВОДОМЕТНЫЙ (0.080) Продувочная поплавковая камера JET (.080) Bowl Vent |
3 | |
| 8 | 810742 |
ВОДОМЕТНЫЙ (0.044) Вентиляционное отверстие холостого хода - Верхний карбюратор – правый борт JET (.044) Idle Air Vent - Top Carb - Starboard |
1 | discontinued |
| 8 | 815633050 |
ВОДОМЕТНЫЙ (0.050) Вентиляционное отверстие холостого хода - Центральный карб. – правый борт JET (.050) Idle Air Vent - Center Carb - Starboard |
1 | discontinued |
| 8 | 815633054 |
ВОДОМЕТНЫЙ (0.054) Вентиляционное отверстие холостого хода - Нижний карб. – правый борт JET (.054) Idle Air Vent - Bottom Carb - Starboard |
1 | |
| 9 | 810779 |
ПРОБКА Ограничитель CAP Limiter |
3 | discontinued |
