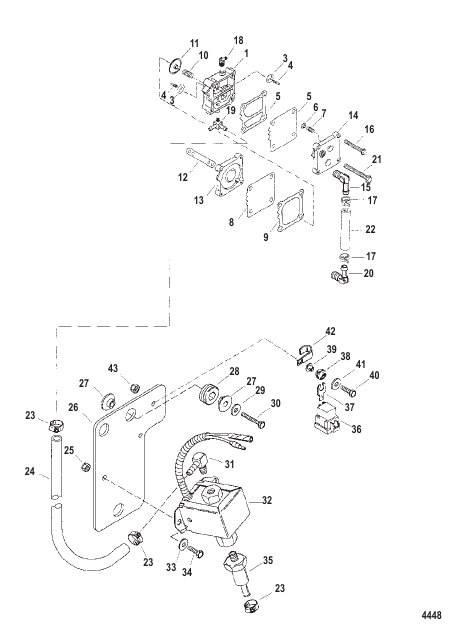

Fuel Pump Assembly — Parts Catalog

Parts (48)

#	Part Number	Description	Qty	Status
-	804985A1	КОМПЛЕКТ ПРОКЛАДОК/УПЛОТНИТЕЛЕЙ Силовая головка – ПРИМЕЧАНИЕ: Перечень деталей см. в разделе «Комплект прокладок/уплотнений – силовая головка» GASKET/SEAL SET Powerhead - NOTE: See Gasket/Seal Set - Powerhead Section For Parts Breakdown	1
-	858257T13	СИЛОВАЯ ГОЛОВКА В СБОРЕ – ПРИМЕЧАНИЕ: В сборе с блоками с пластинчатыми клапанами POWERHEAD ASSEMBLY - NOTE: Complete With Reed Blocks	1	superseded
-	858257T26	СИЛОВАЯ ГОЛОВКА В СБОРЕ – ПРИМЕЧАНИЕ: В сборе без блоков с пластинчатыми клапанами POWERHEAD ASSEMBLY - NOTE: Complete Without Reed Blocks	1	discontinued
1	15930A27	НАСОС В СБОРЕ Топливо PUMP ASSEMBLY Fuel	1	discontinued
10	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина NOT SOLD SEPARATE Spring	1
11	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Колпачок пружины NOT SOLD SEPARATE Spring End Cap	1
12	987691	ПРОКЛАДКА База GASKET Base	1	superseded
13	144303	БАЗА Топливный насос BASE Fuel Pump	1
14	987752	ПЛАСТИНА Топливный насос PLATE Fuel Pump	1
15	996641	КОЛЕНЧАТЫЙ ELBOW	1	superseded
16	82104540	ВИНТ (M5 x 40) SCREW (M5 x 40)	2
17	816311T	ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches)	2
18	884591	ФИТИНГ 45 градусов (1.25-27) FITTING 45 Degree (1.25-27)	1
19	814964	ФИТИНГ FITTING	1
2	857005A1	КОМПЛЕКТ ДИАФРАГМ DIAPHRAGM KIT	1
20	996641	КОЛЕНЧАТЫЙ ELBOW	1	superseded
21	82130050	ВИНТ (M6 x 50) Топливный насос к картеру SCREW (M6 x 50) Fuel Pump To Crankcase	2
22	830757130	ТРУБОПРОВОД (0.312) (общая длина 70.00") Обрез. до 6.00" TUBING (.312) (70.00 Inches Bulk) Cut 6.00 Inches	1	superseded
23	F698772	ЗАЖИМ Червячная передача CLAMP Worm Gear	3
24	83192339	РУКАВ (общая длина 11.00") Обрез. до 9.500" HOSE (11.00 Inches Bulk) Cut 9.500 Inches	1	superseded
25	34059	ГАЙКА (№10-32) NUT (#10-32)	2	superseded
26	855615T	ПЛАСТИНА Установка электрического топливного насоса PLATE Electric Fuel Pump Mount	1	discontinued
27	8318701	ВТУЛКА BUSHING	6
28	834985	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	3	superseded
29	72761	ШАЙБА (0.203 x 0.562 x 0.060), нержавеющая сталь WASHER (.203 x .562 x .060) Stainless Steel	3
3	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Обратный клапан NOT SOLD SEPARATE Check Valve	2
30	41507	ВИНТ (№10-32 x 1.120) SCREW (#10-32 x 1.120)	3
31	852523	КОЛЕНЧАТЫЙ (.125-27) ELBOW (.125-27)	1
32	852521T1	НАСОС В СБОРЕ Топливо – электрический PUMP ASSEMBLY Fuel - Electric	1
33	72761	ШАЙБА (0.203 x 0.562 x 0.060), нержавеющая сталь WASHER (.203 x .562 x .060) Stainless Steel	2
34	32228	ВИНТ (№10-32 x 0.625) SCREW (#10-32 x .625)	2
35	852546T	ФИЛЬТР Топливо - Окрашено FILTER Fuel - Painted	1	superseded
35	889615	ФИЛЬТР Топливо - Нержавеющая сталь FILTER Fuel - Stainless Steel	1	superseded
36	828151A1	РЕЛЕ В СБОРЕ С меткой VF4-35F11-Z07 [0E384500] THRU [0E407099] RELAY ASSEMBLY Marked VF4-35F11-Z07 [0E384500] THRU [0E407099]	1	superseded
36	882751A1	РЕЛЕ В СБОРЕ С меткой AZ973-1C-12DC4 [0E407100] THRU [0E433153] RELAY ASSEMBLY Marked AZ973-1C-12DC4 [0E407100] THRU [0E433153]	1	superseded
37	828102	КРОНШТЕЙН BRACKET	1	superseded
38	818967	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	1
39	818968	ВТУЛКА BUSHING	1	superseded
4	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Фиксатор NOT SOLD SEPARATE Retainer	2
40	41507	ВИНТ (№10-32 x 1.120) SCREW (#10-32 x 1.120)	1
41	72761	ШАЙБА (0.203 x 0.562 x 0.060), нержавеющая сталь WASHER (.203 x .562 x .060) Stainless Steel	1
42	55098	J-ЗАЖИМ J CLIP	1	superseded
43	34059	ГАЙКА (№10-32) NUT (#10-32)	1	superseded
5	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка усилителя NOT SOLD SEPARATE Boost Gasket	1
6	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Колпачок пружины NOT SOLD SEPARATE Spring End Cap	1
7	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина NOT SOLD SEPARATE Spring	1
8	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Диафрагма NOT SOLD SEPARATE Diaphragm	2
9	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Импульсная прокладка NOT SOLD SEPARATE Pulse Gasket	1
