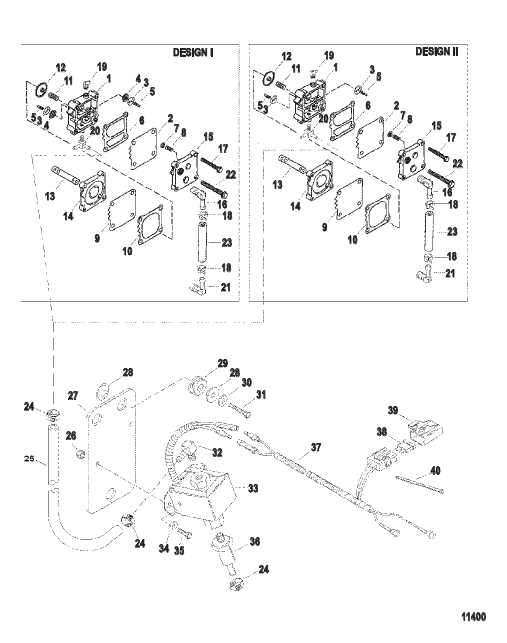

Fuel Pump Assembly — Parts Catalog

Parts (47)

#	Part Number	Description	Qty	Status
-	828547253	КАБЕЛЕПРОВОД (Внутренний диаметр 0.250 x общая длина 3.00 фт.) Обрез. по необходимости CONDUIT (.250 Inside Diameter x 3.00 Feet Bulk) Cut As Required	AR
-	850396A1	КОМПЛЕКТ ПРОКЛАДОК/УПЛОТНИТЕЛЕЙ Силовая головка GASKET/SEAL SET Powerhead	1
-	9763A64	СИЛОВАЯ ГОЛОВКА В СБОРЕ В сборе с блоками с пластинчатыми клапанами POWERHEAD ASSEMBLY Complete With Reed Blocks	1	superseded
-	9763T66	СИЛОВАЯ ГОЛОВКА В СБОРЕ В сборе без блоков с пластинчатыми клапанами POWERHEAD ASSEMBLY Complete Without Reed Blocks	1	discontinued
1	15930A24	НАСОС В СБОРЕ Топливо Топливо Конструкция I – резиновые обратные клапаны PUMP ASSEMBLY Fuel Fuel Design I - Rubber Check Valves	1	superseded
1	15930A27	НАСОС В СБОРЕ Топливо Топливо Конструкция II – майларовые обратные клапаны PUMP ASSEMBLY Fuel Fuel Design II - Mylar Check Valves	1	discontinued
10	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Импульсная прокладка NOT SOLD SEPARATE Pulse Gasket	1
11	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина NOT SOLD SEPARATE Spring	1
12	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Колпачок пружины NOT SOLD SEPARATE Spring End Cap	1
13	987691	ПРОКЛАДКА База GASKET Base	1	superseded
14	144303	БАЗА Топливный насос BASE Fuel Pump	1
15	987752	ПЛАСТИНА Топливный насос PLATE Fuel Pump	1
16	99664	КОЛЕНЧАТЫЙ ELBOW	1	superseded
17	82104540	ВИНТ (M5 x 40) Топливный насос SCREW (M5 x 40) Fuel Pump	2
18	816311	ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches)	2	superseded
19	851975	ФИТИНГ Коленчатый патрубок – 45 градусов – латунь (0.125-27) FITTING Elbow - 45 Degree - Brass (.125-27)	1
2	42990A11	КОМПЛЕКТ ДИАФРАГМ Конструкция I – резиновые обратные клапаны DIAPHRAGM KIT Design I - Rubber Check Valves	1	superseded
2	857005A1	КОМПЛЕКТ ДИАФРАГМ Конструкция II – майларовые обратные клапаны DIAPHRAGM KIT Design II - Mylar Check Valves	1
20	814964	ФИТИНГ FITTING	1
21	99664	КОЛЕНЧАТЫЙ ELBOW	1	superseded
22	82130050	ВИНТ (M6 x 50) Топливный насос к картеру SCREW (M6 x 50) Fuel Pump To Crankcase	2
23	83075780	ТРУБОПРОВОД (Общая длина 28.00") Обрез. до 6.00" TUBING (28.00 Inches Bulk) Cut 6.00 Inches	1	superseded
24	F698772	ЗАЖИМ Червячная передача CLAMP Worm Gear	3
25	83192339	РУКАВ (общая длина 11.00") Обрез. по необходимости HOSE (11.00 Inches Bulk) Cut As Required	1	superseded
26	34059	ГАЙКА (№10-32) NUT (#10-32)	2	superseded
27	852503	ПЛАСТИНА Установка насоса PLATE Pump Mount	1	discontinued
28	8318701	ВТУЛКА BUSHING	6
29	834985	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	3	superseded
3	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Обратный клапан Конструкция I – резиновые NOT SOLD SEPARATE Check Valve Design I - Rubber	2
3	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Обратный клапан Конструкция II – майлар NOT SOLD SEPARATE Check Valve Design II - Mylar	2
30	72761	ШАЙБА (0.203 x 0.562 x 0.060), нержавеющая сталь WASHER (.203 x .562 x .060) Stainless Steel	3
31	41507	ВИНТ (№10-32 x 1.120) SCREW (#10-32 x 1.120)	3
32	852523	КОЛЕНЧАТЫЙ (.125-27) ELBOW (.125-27)	1
33	852521A1	НАСОС В СБОРЕ Топливо – электрический Электрич. PUMP ASSEMBLY Fuel - Electric Electric	1	superseded
34	72761	ШАЙБА (0.203 x 0.562 x 0.060), нержавеющая сталь WASHER (.203 x .562 x .060) Stainless Steel	2
35	32228	ВИНТ (№10-32 x 0.625) SCREW (#10-32 x .625)	2
36	852546	ФИЛЬТР Топливо FILTER Fuel	1	superseded
37	852527A1	ЖГУТ ПРОВОДОВ В СБОРЕ Топливный насос HARNESS ASSEMBLY Fuel Pump	1
38	852526	ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ Мини – фиолетовый – 3 А FUSE Mini - Violet - 3 Ampere	1
39	828054	КРЫШКА Предохранитель COVER Fuse	1
4	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Обратный клапан Только конструкция I NOT SOLD SEPARATE Check Valve Design I Only	2
40	816311	ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches)	1	superseded
5	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Фиксатор NOT SOLD SEPARATE Retainer	2
6	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка усилителя NOT SOLD SEPARATE Boost Gasket	1
7	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Колпачок пружины NOT SOLD SEPARATE Spring End Cap	1
8	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина NOT SOLD SEPARATE Spring	1
9	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Диафрагма NOT SOLD SEPARATE Diaphragm	2
