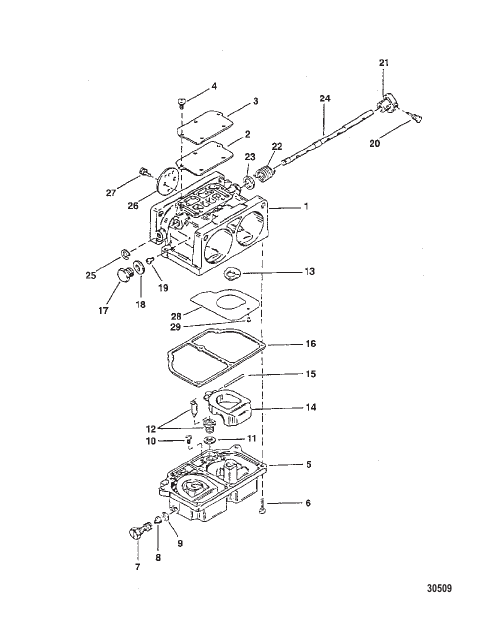

CARBURETOR ASSEMBLY
Parts (31)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 9663A20 |
КАРБЮРАТОР (ВЕРХНИЙ) CARBURETOR (TOP) |
1 | discontinued |
| 1 | 9663A22 |
КАРБЮРАТОР (ЦЕНТРАЛЬНЫЙ) CARBURETOR (CENTER) |
1 | discontinued |
| 1 | 9663A24 |
КАРБЮРАТОР (НИЖНИЙ) CARBURETOR (BOTTOM) |
1 | discontinued |
| 10 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНЫЙ ВИНТ (ПЛАВУЩИЙ ШТИФТ) NOT SOLD SEPARATE SCREW (FLOAT PIN) |
6 | |
| 11 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА (ВПУСКНАЯ ИГЛА И СЕДЛО) NOT SOLD SEPARATE GASKET (INLET NEEDLE AND SEAT) |
6 | |
| 12 | 7824 |
ИГЛА/СЕДЛО В СБОРЕ Впуск NEEDLE/SEAT ASSEMBLY Inlet |
6 | |
| 13 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА (НАСАДКА ФОРСУНКИ) NOT SOLD SEPARATE GASKET (NOZZEL BOSS) |
6 | |
| 14 | 9267 |
ПЛАВАТЬ FLOAT |
6 | discontinued |
| 15 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО ШТИФТ (ПОПЛАВОЧНЫЙ РЫЧАГ) NOT SOLD SEPARATE PIN (FLOAT LEVER) |
6 | |
| 16 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА (ПОПЛАВКА) NOT SOLD SEPARATE GASKET (FLOAT BOWL) |
3 | |
| 17 | 4541 |
ВИНТ (ВОЗДУХОСБОРНИК ХОЛОСТОГО ХОДА) SCREW (IDLE AIR BLEED JET) |
6 | |
| 18 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА (СЛОННАЯ ПРОБКА) NOT SOLD SEPARATE GASKET (BLEED JET PLUG) |
6 | |
| 19 | 5213 |
JET Main (.056) ОТКАЗ ВОЗДУХА ХОЛОСТОГО ХОДА JET Main (.056) IDLE AIR BLEED |
6 | |
| 2 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРОКЛАДКА (КРЫШКА) NOT SOLD SEPARATE GASKET (COVER PLATE) |
3 | |
| 20 | 6027 |
ВИНТ (ДРОССЕЛЬНЫЙ РЫЧАГ) SCREW (THROTTLE LEVER) |
3 | discontinued |
| 21 | 87607 |
РЫЧАГ Дроссельной заслонки LEVER Throttle |
3 | discontinued |
| 22 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНАЯ ПРУЖИНА (ВОЗВРАТ ДРОССЕЛЯ) NOT SOLD SEPARATE SPRING (THROTTLE RETURN) |
3 | |
| 23 | 6031 |
ПРОСТАВКА (ВОЗВРАТ ДРОССЕЛЯ) SPACER (THROTTLE RETURN) |
3 | discontinued |
| 24 | 6022 |
ВАЛ SHAFT |
3 | discontinued |
| 25 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО СТОПОРНОЕ КОЛЬЦО (ДРОССЕЛЬНЫЙ ВАЛ) NOT SOLD SEPARATE RETAINER RING (THROTTLE SHAFT) |
3 | |
| 26 | 9416 |
КЛАПАН Дроссель VALVE Throttle |
6 | discontinued |
| 27 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНЫЙ ВИНТ (ДРОССЕЛЬНЫЙ КЛАПАН) NOT SOLD SEPARATE SCREW (THROTTLE VALVE) |
12 | |
| 28 | 88369 |
ПЕРЕГОРОДКА BAFFLE |
6 | |
| 29 | 88457 |
ЗАКЛЕПКА (ПЕРЕГОРОДКА) RIVET (BAFFLE) |
6 | |
| 3 | 8M0027807 |
КРЫШКА COVER PLATE |
1 | discontinued |
| 4 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНЫЙ ВИНТ (КРЫШКА) NOT SOLD SEPARATE SCREW (COVER PLATE) |
15 | |
| 5 | 7822 |
ЧАША Топливо BOWL Fuel |
3 | discontinued |
| 6 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНЫЙ ВИНТ (ТОПЛИВНЫЙ КАЧОК) NOT SOLD SEPARATE SCREW (FUEL BOWL) |
18 | |
| 7 | 6025 |
ЗАГЛУШКА (ГЛАВНЫЙ ЖИЛ) PLUG (MAIN JET) |
6 | |
| 8 | 79933 |
ПРОКЛАДКА (ДЕРЖАТЕЛЬ ФОРСУНКИ) GASKET (JET HOLDER) |
6 | |
| 9 | AR |
ЖИКУЛ (ОСНОВНОЙ ТОПЛИВО) (СМ. СТР. 2 – ЖИЛЫ КАРБЮРАТОРА) JET (MAIN FUEL) (SEE PAGE 2 - CARBURETOR JETS) |
6 |
