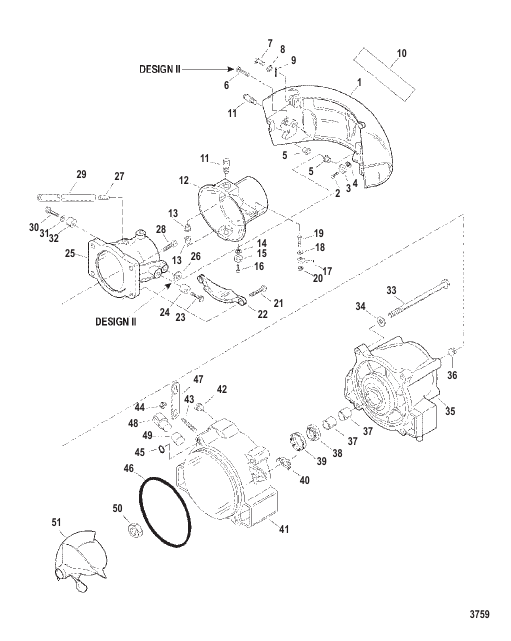

Nozzle And Rudder Components (Design II)
Parts (53)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 809939A1 |
КОМПЛЕКТ УПЛОТНИТЕЛЕЙ/ПРОКЛАДОК Корпус водометного привода (Перечень деталей см. в разделе «Комплект прокладок/уплотнений – корпус водометного привода») SEAL/GASKET SET Jet Drive Housing (See Seal/Gasket Set - Jet Drive Housing Section For Parts Breakdown) |
1 | |
| - | 859609A2 |
КОМПЛЕКТ КОРПУСА Водометный привод (в сборе) (Без крыльчатки) HOUSING KIT Jet Drive (Complete) (No Impeller) |
1 | discontinued |
| 1 | 878071A1 |
КОМПЛЕКТ ЗАСЛОНОК Задняя GATE KIT Reverse |
1 | |
| 10 | 875280 |
НАКЛЕЙКА Реверсивная задвижка (на базе Mercury) DECAL Reverse Gate (Powered By Mercury) |
1 | |
| 11 | 831922 |
БОЛТ Специальный Шарнир BOLT Special Pivot |
4 | |
| 12 | 831241A1 |
КОМПЛЕКТ РУЛЯ RUDDER KIT |
1 | |
| 13 | 832048 |
ВТУЛКА Шарнир BUSHING Pivot |
2 | |
| 14 | 78968 |
СТОПОРНАЯ ШАЙБА Внутренний (0.250) LOCKWASHER Internal (.250) |
1 | |
| 15 | 8205031 |
АНОД ANODE |
1 | |
| 16 | 832838 |
ВИНТ (M6 x 20) SCREW (M6 x 20) |
1 | superseded |
| 17 | 883053A1 |
КОМПЛЕКТ СТЕРЖНЯ Шарнир END KIT Swivel |
1 | |
| 18 | 56720 |
ШАЙБА (0.330 x 0.750 x 0.060), нержавеющая сталь WASHER (.330 x .750 x .060) Stainless Steel |
1 | |
| 19 | 859766A1 |
КОМПЛЕКТ ВИНТОВ И ГАЕК SCREW AND NUT KIT |
1 | |
| 2 | 832838 |
ВИНТ (M6 x 20) SCREW (M6 x 20) |
1 | superseded |
| 20 | 8267098 |
ГАЙКА (0.250-20), нержавеющая сталь NUT (.250-20) Stainless Steel |
1 | |
| 21 | 4010845 |
ВИНТ Шестигранный фланец (M10 x 45), нержавеющая сталь SCREW (M10 x 45) Hex Flange - Stainless Steel |
2 | |
| 22 | 856581C |
АНОД (С втулками в отливке) ANODE (With Bushings In Casting) |
1 | |
| 23 | 4010725 |
ВИНТ (M8 x 25) SCREW (M8 x 25) |
1 | |
| 24 | 856772 |
СТОП Не регулируется STOP Non Adjustable |
1 | |
| 25 | 878111A1 |
ФОРСУНКА В СБОРЕ (С втулками шарнира) NOZZLE ASSEMBLY (With Pivot Bushings) |
1 | discontinued |
| 26 | 878072 |
ШАЙБА Специальный WASHER Special |
2 | |
| 27 | 826701 |
ФИТИНГ Форсунка FITTING Nozzle |
1 | |
| 28 | 4010835 |
ВИНТ Шестигранный фланец (M10 x 35), нержавеющая сталь SCREW (M10 x 35) Hex Flange - Stainless Steel |
2 | |
| 29 | 877861 |
РУКАВ (12.250") Сифон HOSE (12.250 Inches) Syphon |
1 | discontinued |
| 3 | 8205031 |
АНОД ANODE |
1 | |
| 30 | 4007154 |
ВИНТ (M8 x 30) SCREW (M8 x 30) |
1 | |
| 31 | 36001 |
ШАЙБА WASHER |
1 | |
| 32 | 820564 |
СТОП Реверсивная задвижка STOP Reverse Gate |
1 | |
| 33 | 859436 |
ВИНТ (M10 x 150) SCREW (M10 x 150) |
4 | superseded |
| 34 | 34931 |
ШАЙБА (0.406 x 0.734 x 0.063), нержавеющая сталь WASHER (.406 x .734 x .063) Stainless Steel |
4 | |
| 35 | 855257A8 |
СТАТОР В СБОРЕ STATOR ASSEMBLY |
1 | |
| 36 | 73379 |
ПРОБКА (.250-18) PLUG (.250-18) |
2 | superseded |
| 37 | 835473 |
ВТУЛКА Задняя часть статора BUSHING Stator Rear |
2 | |
| 38 | 14381 |
УПЛОТНЕНИЕ SEAL |
1 | |
| 39 | 853950 |
ЗАЩИТНОЕ ПРИСПОСОБЛЕНИЕ Уплотнитель PROTECTOR Seal |
1 | |
| 4 | 78968 |
СТОПОРНАЯ ШАЙБА Внутренний (0.250) LOCKWASHER Internal (.250) |
1 | |
| 40 | 832983 |
ЛЕПЕСТКОВАЯ ШАЙБА TAB WASHER |
1 | |
| 41 | 856814A2 |
КОМПЛЕКТ ИЗНОСОСТОЙКОГО КОЛЬЦА Крыльчатка WEAR RING KIT Impeller |
1 | |
| 42 | 428611 |
ФИТИНГ Труба – латунь (0.750-14) FITTING Pipe - Brass (.750-14) |
1 | superseded |
| 43 | 8161948 |
ШПИЛЬКА (M6 x 36) STUD (M6 x 36) |
2 | |
| 44 | 8268336 |
ГАЙКА (M6) NUT (M6) |
2 | superseded |
| 45 | 38101 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.674 x 0.103) O-RING (.674 x .103) |
1 | |
| 46 | 832062 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (7.487 x 0.103) O-RING (7.487 x .103) |
1 | |
| 47 | 856997T |
ЗАЩЕЛКА Стопорный трос реверса LATCH Retainer Shift Cable |
1 | |
| 48 | 856998T |
ФИКСАТОР Трос реверса RETAINER Shift Cable |
1 | |
| 49 | 824015 |
КОЛПАЧОК Держатель бобины (Трос реверса) CUP Barrel Retainer (Shift Cable) |
1 | |
| 5 | 832048 |
ВТУЛКА Шарнир BUSHING Pivot |
2 | |
| 50 | 835464 |
ГАЙКА (1.250-12) Вал крыльчатки NUT (1.250-12) Impeller Shaft |
1 | |
| 51 | 835452T |
КРЫЛЬЧАТКА Нержавеющая сталь (3-лоп.) IMPELLER Stainless Steel - 3 Blade |
1 | |
| 6 | 821539 |
ШТИФТ Трехгранный PIN Trilobe |
2 | |
| 7 | 68402 |
ШТИФТ (0.250 x 1.13) Вилка PIN (.250 x 1.13) Clevis |
1 | |
| 8 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
1 | superseded |
| 9 | 21071 |
ШПЛИНТ COTTER PIN |
1 | superseded |
