Home / Mercury / Mercury Marine [Updated: Apr. 10, 2026] / Jet Drive - SportJet / 175XR2 JET DRIVE (POWERHEAD) / [0E369300 THRU 0E433153] - USA - Cat.# 90-804853R1 / Cylinder Block Assembly

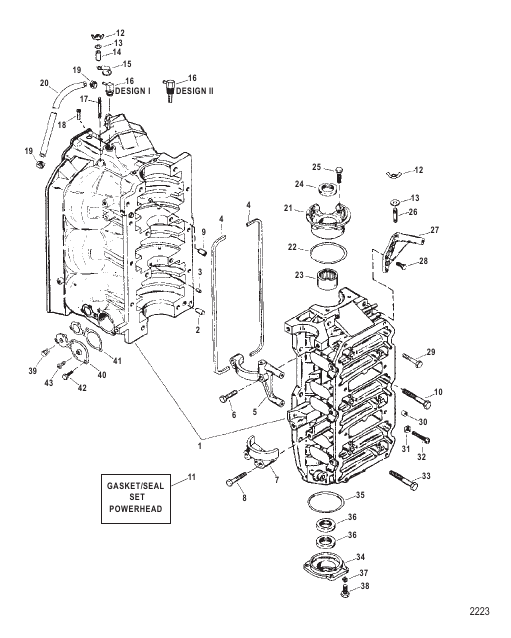

Cylinder Block Assembly

Cylinder Block Assembly

Parts (46)

#Part NumberDescriptionQtyStatus
1 858257T11 СИЛОВАЯ ГОЛОВКА В СБОРЕ (В сборе с блоками с пластинчатыми клапанами)
POWERHEAD ASSEMBLY (Complete With Reed Blocks) 		1 superseded
1 858257T25 СИЛОВАЯ ГОЛОВКА В СБОРЕ (В сборе без блоков с пластинчатыми клапанами)
POWERHEAD ASSEMBLY (Complete Without Reed Blocks) 		1 discontinued
1 858257T12 БЛОК ЦИЛИНДРА В СБОРЕ
CYLINDER BLOCK ASSEMBLY 		1 discontinued
10 66717 ВИНТ (0.375-16 x 3.250)
SCREW (.375-16 x 3.250) 		2
11 804852A1 КОМПЛЕКТ ПРОКЛАДОК/УПЛОТНИТЕЛЕЙ Силовая головка (Перечень деталей см. в разделе «Комплект прокладок/уплотнений – силовая головка»)
GASKET/SEAL SET Powerhead (See Gasket/Seal Set - Powerhead Section For Parts Breakdown) 		1
12 816874 БАРАШКОВАЯ ГАЙКА (№10-32)
WING NUT (#10-32) 		3
13 49221 ШАЙБА (0.187 x 0.500 x 0.062), неопрен
WASHER (.187 x .500 x .062) Neoprene 		3 superseded
14 67269 ПРОСТАВКА
SPACER 		1
15 63153 J-ЗАЖИМ
J CLIP 		1
16 8144301 ФИТИНГ (0.500-14) (Конструкция I)
FITTING (.500-14) (Design I) 		1
16 888540 ФИТИНГИ В СБОРЕ (0.500-14) (Конструкция II – с сетчатым фильтром)
FITTING ASSEMBLY (.500-14) (Design II - With Strainer) 		1
17 15094 ШПИЛЬКА (0.190-32 x 1.870)
STUD (.190-32 x 1.870) 		1 discontinued
18 69079 ВИНТ (№10-16 x 0.440) (Заземление)
SCREW (#10-16 x .440) (Ground) 		1
19 815504104 ЗАЖИМ Червячная передача
CLAMP Worm Gear 		2
2 43044 ШТИФТ Штифт – без отверстия (0.375 x 0.625) (Установка)
PIN Dowel - Without Hole (.375 x .625) (Locating) 		2
20 830756109 РУКАВ (Общая длина 57.00") (Обрез. до 23.50") (К центральному фитингу на соединительной пластине)
HOSE (57.00 Inches Bulk) (Cut 23.50 Inches) (To Center Fitting On Adapter Plate) 		1 superseded
21 858521T1 ТОРЦЕВАЯ КРЫШКА В СБОРЕ Верхняя часть
END CAP ASSEMBLY Upper 		1
22 54029 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.800 x 0.103)
O-RING (2.800 x .103) 		1
23 16756A4 КОМПЛЕКТ ПОДШИПНИКОВ Основная верхняя часть
BEARING KIT Top Main 		1
24 41953 УПЛОТНЕНИЕ Масло
SEAL Oil 		1
25 69034 ВИНТ И СТОПОРНАЯ ШАЙБА (0.312-18 x 1.00)
SCREW AND LOCKWASHER (.312-18 x 1.00) 		4 superseded
26 15093 ШПИЛЬКА (№10-32 x 1.00)
STUD (#10-32 x 1.00) 		2 superseded
27 42248 КРОНШТЕЙН Крышка маховика
BRACKET Flywheel Cover 		1 superseded
28 49668 ВИНТ (0.250-20 x 0.750)
SCREW (.250-20 x .750) 		2
29 74824 ВИНТ (0.312-18 x 1.250)
SCREW (.312-18 x 1.250) 		6
3 67296 ШТИФТ Штифт (центр. главн.)
PIN Dowel (Center Main) 		2 superseded
30 26852 ПРОБКА Нейлон (Нейлон)
CAP Nylon (Nylon) 		1
31 64015 ГАЙКА (0.250-20)
NUT (.250-20) 		1
32 64022 ВИНТ (0.250-20 x 2.125)
SCREW (.250-20 x 2.125) 		1
33 66717 ВИНТ (0.375-16 x 3.250)
SCREW (.375-16 x 3.250) 		6
34 7809T1 ТОРЦЕВАЯ КРЫШКА В СБОРЕ Нижняя часть
END CAP ASSEMBLY Lower 		1
35 62700 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (3.237 x 0.103)
O-RING (3.237 x .103) 		1
36 41953 УПЛОТНЕНИЕ Масло
SEAL Oil 		2
37 26992 СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь
LOCKWASHER (.250) Stainless Steel 		4
38 28636 ВИНТ (0.250-20 x 0.750)
SCREW (.250-20 x .750) 		4
39 36382 ФИТИНГ (0.250-18 x 0.62), латунь
FITTING (.250-18 x .62) Brass 		1
4 11338 ПРОКЛАДКА Уплотнение коленчатого вала (Модели более ранней конструкции)
GASKET Crankcase Sealing (Early Design Models) 		2
40 68729 КРЫШКА
COVER 		1 superseded
41 78690 ПРОКЛАДКА Крышка
GASKET Cover 		1 superseded
42 28782 ВИНТ (0.312-18 x 0.880), нержавеющая сталь
SCREW (.312-18 x .880) Stainless Steel 		4
43 35881 ВИНТ (№6-32 x 0.250)
SCREW (#6-32 x .250) 		1 superseded
5 42249 КРЫШКА (Верхний стартер)
COVER (Upper Starter Motor) 		1 superseded
6 828213 ВИНТ Шестигранный фланец (0.312-18 x 1.500)
SCREW (.312-18 x 1.500) Hex Flange 		2
7 76867 КРЫШКА (Нижний стартер)
COVER (Lower Starter Motor) 		1
8 828214 ВИНТ Шестигранный фланец (0.312-18 x 2.00)
SCREW (.312-18 x 2.00) Hex Flange 		2
9 99448 ВТУЛКА
BUSHING 		1
