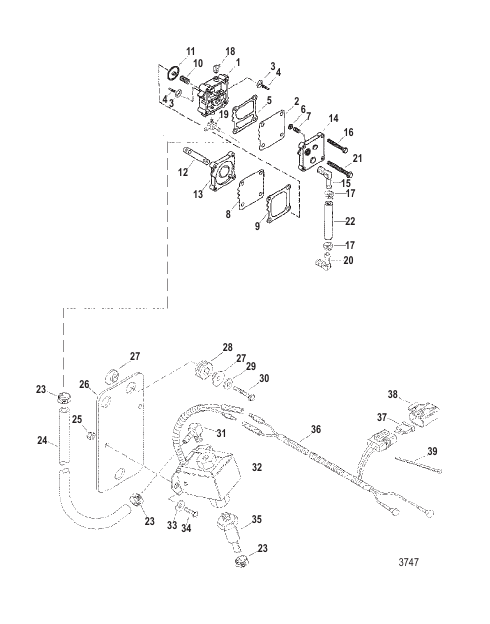

Fuel Pump Assembly — Parts Catalog

Parts (45)

#	Part Number	Description	Qty	Status
-	828547253	КАБЕЛЕПРОВОД (Внутренний диаметр 0.250 x общая длина 3.00 фт.) (Обрез. по необходимости) CONDUIT (.250 Inside Diameter x 3.00 Feet Bulk) (Cut As Required)	AR
-	804852A1	КОМПЛЕКТ ПРОКЛАДОК/УПЛОТНИТЕЛЕЙ Силовая головка (Перечень деталей см. в разделе «Комплект прокладок/уплотнений – силовая головка») GASKET/SEAL SET Powerhead (See Gasket/Seal Set - Powerhead Section For Parts Breakdown)	1
-	858257T12	БЛОК ЦИЛИНДРА В СБОРЕ CYLINDER BLOCK ASSEMBLY	1	discontinued
-	858257T11	СИЛОВАЯ ГОЛОВКА В СБОРЕ (В сборе с блоками с пластинчатыми клапанами) POWERHEAD ASSEMBLY (Complete With Reed Blocks)	1	superseded
-	858257T25	СИЛОВАЯ ГОЛОВКА В СБОРЕ (В сборе без блоков с пластинчатыми клапанами) POWERHEAD ASSEMBLY (Complete Without Reed Blocks)	1	discontinued
1	15930A27	НАСОС В СБОРЕ Топливо Топливо PUMP ASSEMBLY Fuel Fuel	1	discontinued
10	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина NOT SOLD SEPARATE Spring	1
11	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Колпачок пружины NOT SOLD SEPARATE Spring End Cap	1
12	987691	ПРОКЛАДКА База GASKET Base	1	superseded
13	144303	БАЗА Топливный насос BASE Fuel Pump	1
14	987752	ПЛАСТИНА Топливный насос PLATE Fuel Pump	1
15	996641	КОЛЕНЧАТЫЙ ELBOW	1	superseded
16	82104540	ВИНТ (M5 x 40) SCREW (M5 x 40)	2
17	816311T	ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches)	2
18	884591	ФИТИНГ 45 градусов (1.25-27) FITTING 45 Degree (1.25-27)	1
19	814964	ФИТИНГ FITTING	1
2	857005A1	КОМПЛЕКТ ДИАФРАГМ DIAPHRAGM KIT	1
20	996641	КОЛЕНЧАТЫЙ ELBOW	1	superseded
21	82130050	ВИНТ (M6 x 50) (Топливный насос к картеру) SCREW (M6 x 50) (Fuel Pump To Crankcase)	2
22	830757130	ТРУБОПРОВОД (0.312) (общая длина 70.00") (Обрез. до 6.00") TUBING (.312) (70.00 Inches Bulk) (Cut 6.00 Inches)	1	superseded
23	F698772	ЗАЖИМ Червячная передача CLAMP Worm Gear	3
24	83192339	РУКАВ (общая длина 11.00") (Исп. 11.00") HOSE (11.00 Inches Bulk) (Use 11.00 Inches)	1	superseded
25	34059	ГАЙКА (№10-32) NUT (#10-32)	2	superseded
26	852503	ПЛАСТИНА Установка насоса PLATE Pump Mount	1	discontinued
27	8318701	ВТУЛКА BUSHING	6
28	834985	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET	3	superseded
29	72761	ШАЙБА (0.203 x 0.562 x 0.060), нержавеющая сталь WASHER (.203 x .562 x .060) Stainless Steel	3
3	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Обратный клапан NOT SOLD SEPARATE Check Valve	2
30	41507	ВИНТ (№10-32 x 1.120) SCREW (#10-32 x 1.120)	3
31	852523	КОЛЕНЧАТЫЙ (.125-27) ELBOW (.125-27)	1
32	852521T1	НАСОС В СБОРЕ Топливо – электрический Электрич. PUMP ASSEMBLY Fuel - Electric Electric	1
33	72761	ШАЙБА (0.203 x 0.562 x 0.060), нержавеющая сталь WASHER (.203 x .562 x .060) Stainless Steel	2
34	32228	ВИНТ (№10-32 x 0.625) SCREW (#10-32 x .625)	2
35	852546T	ФИЛЬТР Топливо (Окраска – версия I) FILTER Fuel (Painted - Version I)	1	superseded
35	889615	ФИЛЬТР Топливо (Нержавеющая сталь – версия II) FILTER Fuel (Stainless Steel - Version II)	1	superseded
36	852527A1	ЖГУТ ПРОВОДОВ В СБОРЕ Топливный насос HARNESS ASSEMBLY Fuel Pump	1
37	852526	ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ Мини – фиолетовый – 3 А FUSE Mini - Violet - 3 Ampere	1
38	828054	КРЫШКА Предохранитель COVER Fuse	1
39	816311T	ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches)	1
4	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Фиксатор NOT SOLD SEPARATE Retainer	2
5	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Прокладка усилителя NOT SOLD SEPARATE Boost Gasket	1
6	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Колпачок пружины NOT SOLD SEPARATE Spring End Cap	1
7	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Пружина NOT SOLD SEPARATE Spring	1
8	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Диафрагма NOT SOLD SEPARATE Diaphragm	2
9	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Импульсная прокладка NOT SOLD SEPARATE Pulse Gasket	1
