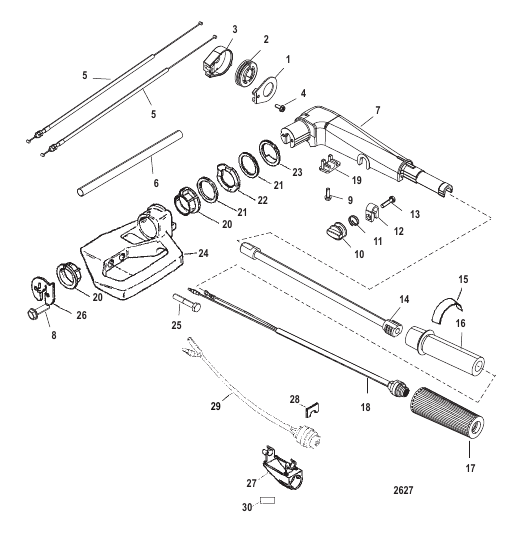

Tiller Handle — Parts Catalog

Parts (31)

#	Part Number	Description	Qty	Status
-	821468T65	РУМПЕЛЬНАЯ РУКОЯТКА В СБОРЕ TILLER HANDLE ASSEMBLY	1	discontinued
1	822148A3	КОМПЛЕКТ КРЫШЕК COVER KIT	1
10	821972	РУЧКА Дроссельная заслонка KNOB Throttle	1	superseded
11	96203	ПРУЖИНА SPRING	1
12	892995	ЗАМОК Дроссельная заслонка LOCK Throttle	1
13	4000330	ВИНТ (M6 x 25) SCREW (M6 x 25)	1	superseded
14	821463A1	ТРУБКА РУМПЕЛЯ TILLER TUBE	1	superseded
15	8242003	НАКЛЕЙКА DECAL	1
16	821465	РУКОЯТКА Дроссельная заслонка HANDLE Throttle	1
17	99589003	РУКОЯТКА GRIP	1	superseded
18	823609A9	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп SWITCH ASSEMBLY Stop	1	superseded
19	822441	ФИКСАТОР RETAINER	1
2	822150	ШКИВ PULLEY	1
20	823939	ВТУЛКА BUSHING	2
21	822145	ШАЙБА WASHER	2
22	826792	ВОЛНИСТАЯ ШАЙБА WAVE WASHER	1
23	822146	ШАЙБА WASHER	1
24	822841F1	КРОНШТЕЙН Рычаг рулевого механизма BRACKET Steering Arm	1
25	4000384	ВИНТ (M10 x 80) SCREW (M10 x 80)	2
26	826648	ПЛАСТИНА PLATE	1
27	889734	КОРПУС Переключатель (Электрическая рукоятка) HOUSING Switch (Electric Handle)	1
28	824918	ЗАЖИМ (Электрическая рукоятка) CLIP (Electric Handle)	1
29	823609A8	ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (Электрическая рукоятка) SWITCH ASSEMBLY (Electric Handle)	1	discontinued
3	NSS	НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Корпус NOT SOLD SEPARATE Body	1
30	855262	НАКЛЕЙКА Пуск (Электрическая рукоятка) DECAL Start (Electric Handle)	1	discontinued
4	878608	ВИНТ (№10-16 x 0.500) SCREW (#10-16 x .500)	1
5	432429	КАБЕЛЬ Дроссельная заслонка CABLE Throttle	2	superseded
6	9600910	РУКАВ SLEEVE	1
7	821468A66	РЫЧАГ В СБОРЕ Рукоятка рулевого механизма ARM ASSEMBLY Steering Handle	1
8	40011107	ВИНТ (M5 x 16), нержавеющая сталь SCREW (M5 x 16) Stainless Steel	2
9	40011107	ВИНТ (M5 x 16), нержавеющая сталь SCREW (M5 x 16) Stainless Steel	1
