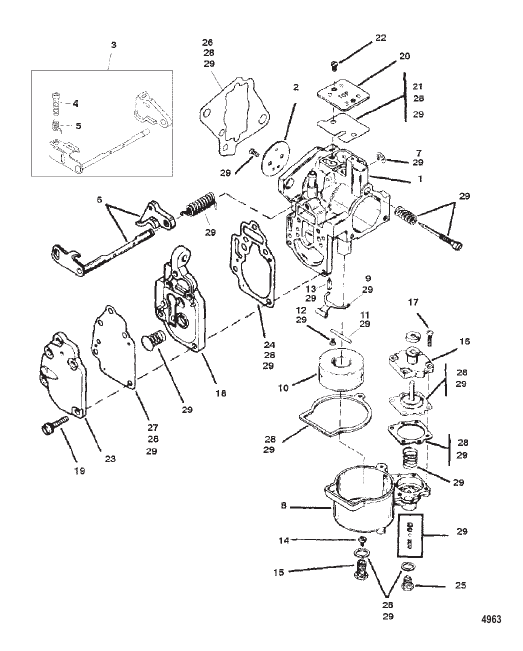

Carburetor Assembly
Parts (47)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 42364A92 |
КОМПЛЕКТ ПРОКЛАДОК Двигатель GASKET SET Engine |
1 | |
| 1 | 9503A20 |
КАРБЮРАТОР (6)(WMC-66) CARBURETOR (6)(WMC-66) |
1 | superseded |
| 1 | 9503T21 |
КАРБЮРАТОР (WMC-78A) (6) CARBURETOR (WMC-78A) (6) |
1 | discontinued |
| 1 | 9266A21 |
КАРБЮРАТОР (8)(WMC-74) CARBURETOR (8)(WMC-74) |
1 | superseded |
| 1 | 9266T22 |
КАРБЮРАТОР (8)(WMC-79A) CARBURETOR (8)(WMC-79A) |
1 | |
| 1 | 8846T20 |
КАРБЮРАТОР (WMC-61) CARBURETOR (WMC-61) |
1 | superseded |
| 1 | 8846T25 |
КАРБЮРАТОР (WMC-80A) (9.9) CARBURETOR (WMC-80A) (9.9) |
1 | superseded |
| 1 | 9726T11 |
КАРБЮРАТОР (15)(WMC-63) CARBURETOR (15)(WMC-63) |
1 | superseded |
| 1 | 9726T15 |
КАРБЮРАТОР (WMC-77) (15) CARBURETOR (WMC-77) (15) |
1 | superseded |
| 1 | 9726T18 |
КАРБЮРАТОР (WMC-83) (15) CARBURETOR (WMC-83) (15) |
1 | |
| 10 | 91691 |
ПОПЛАВОК FLOAT |
1 | |
| 11 | F10064 |
ВАЛ SHAFT |
1 | |
| 12 | 5902 |
ВИНТ (№6-32 x 0.187) SCREW (#6-32 x .187) |
1 | discontinued |
| 13 | 803861 |
КЛАПАН Игла впускного отверстия VALVE Inlet Needle |
1 | |
| 14 | 5315 |
ВОДОМЕТНЫЙ Главн. топл. (0.042) (6) JET Main Fuel (.042) (6) |
1 | discontinued |
| 14 | 5317 |
ВОДОМЕТНЫЙ (0.046) (8) JET (.046) (8) |
1 | |
| 14 | 6246 |
ВОДОМЕТНЫЙ (0.048) (9.9) JET (.048) (9.9) |
1 | |
| 14 | 6207 |
ВОДОМЕТНЫЙ (0.072) (15) JET (.072) (15) |
1 | |
| 15 | 9171 |
ПРОБКА PLUG |
1 | |
| 16 | 813618 |
КРЫШКА (8) COVER (8) |
1 | discontinued |
| 16 | 823648 |
КРЫШКА Диафрагма (6/9.9/15) COVER Diaphragm (6/9.9/15) |
1 | discontinued |
| 17 | 9697 |
ВИНТ SCREW |
4 | discontinued |
| 18 | 15827A1 |
КОРПУС BODY |
1 | discontinued |
| 19 | 9643 |
ВИНТ SCREW |
5 | |
| 2 | 9473 |
КЛАПАН Дроссельная заслонка (6) VALVE Throttle (6) |
1 | discontinued |
| 2 | 815133 |
КЛАПАН Дроссельная заслонка (8) VALVE Throttle (8) |
1 | discontinued |
| 2 | 94731 |
КЛАПАН Дроссельная заслонка (9.9) VALVE Throttle (9.9) |
1 | |
| 2 | 823716 |
КЛАПАН Дроссельная заслонка (15) VALVE Throttle (15) |
1 | |
| 20 | 9699 |
ПЛАСТИНА PLATE |
1 | discontinued |
| 21 | 44426 |
ПРОКЛАДКА GASKET |
1 | |
| 22 | 9696 |
ВИНТ SCREW |
2 | discontinued |
| 23 | 96371 |
КРЫШКА Топливный насос (6) COVER Fuel Pump (6) |
1 | discontinued |
| 23 | 9637 |
КРЫШКА (8/9.9/15) COVER (8/9.9/15) |
1 | |
| 24 | 9633 |
ПРОКЛАДКА GASKET |
1 | |
| 25 | 9762 |
ПРОБКА PLUG |
1 | discontinued |
| 26 | 192061 |
ПРОКЛАДКА Карбюратор (Ограничение 6) GASKET Carburetor (Restricted 6) |
1 | |
| 27 | 9635 |
ДИАФРАГМА / ПРОКЛАДКА DIAPHRAGM/GASKET |
1 | |
| 28 | 97611 |
КОМПЛЕКТ ПРОКЛАДОК/ДИАФРАГМ GASKET/DIAPHRAGM KIT |
1 | |
| 29 | 8237072 |
РЕМОНТНЫЙ КОМПЛЕКТ REPAIR KIT |
1 | |
| 3 | 804707 |
ВАЛ (6) SHAFT (6) |
1 | discontinued |
| 4 | 8M0138645 |
ВИНТ SCREW |
1 | discontinued |
| 5 | 804996 |
ПРУЖИНА SPRING |
1 | discontinued |
| 6 | 813022 |
ВАЛ Дроссельная заслонка (8/9.9) SHAFT Throttle (8/9.9) |
1 | |
| 6 | 19267 |
ВАЛ Дроссельная заслонка (15) SHAFT Throttle (15) |
1 | |
| 7 | F10167 |
КОЛЬЦО RING |
1 | |
| 8 | 9164 |
КАМЕРА Топливо BOWL Fuel |
1 | |
| 9 | 824401 |
РЫЧАГ Поплавок LEVER Float |
1 |
