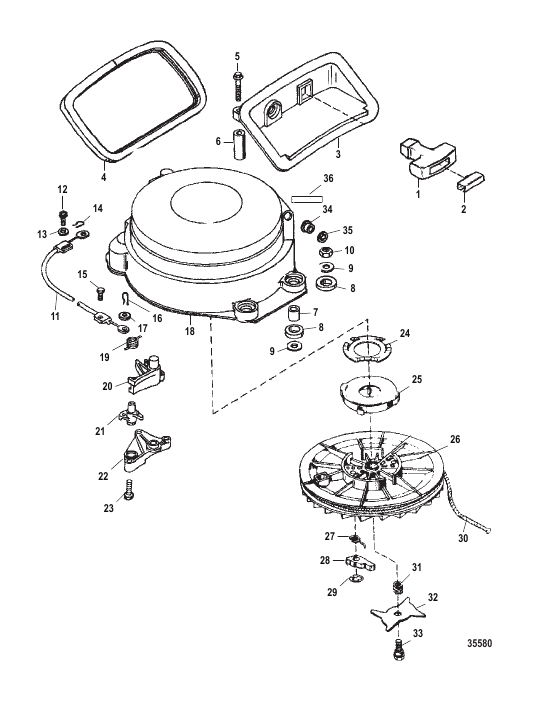

Recoil Starter Manual
Parts (37)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 816728A14 |
СТАРТЕР В СБОРЕ Обратный ход STARTER ASSEMBLY Recoil |
1 | superseded |
| 1 | 85174A1 |
РУКОЯТКА В СБОРЕ HANDLE ASSEMBLY |
1 | |
| 10 | 401196 |
ГАЙКА (M6) NUT (M6) |
4 | |
| 11 | 8167485 |
КАБЕЛЬ Блокировка CABLE Interlock |
1 | superseded |
| 12 | 8214281 |
ВИНТ (№10-16 x 0.625) SCREW (#10-16 x .625) |
1 | |
| 13 | 73288 |
ШАЙБА (0.220 x 0.500 x 0.030), нержавеющая сталь WASHER (.220 x .500 x .030) Stainless Steel |
1 | |
| 14 | 26811 |
ШПЛИНТ COTTER PIN |
1 | |
| 15 | 812832 |
ВИНТ (№10-16 x 0.500) SCREW (#10-16 x .500) |
1 | superseded |
| 16 | 26811 |
ШПЛИНТ COTTER PIN |
1 | |
| 17 | 35462 |
ШАЙБА (0.2656 x 0.625 x 0.0625), нержавеющая сталь WASHER (.2656 x .625 x .0625) Stainless Steel |
1 | |
| 18 | 8167285 |
КОРПУС HOUSING |
1 | superseded |
| 19 | 826791 |
ПРУЖИНА SPRING |
1 | |
| 2 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Фиксатор NOT SOLD SEPARATE Retainer |
1 | |
| 20 | 8166903 |
РЫЧАГ LEVER |
1 | |
| 21 | 8167121 |
КУЛАЧОК CAM |
1 | superseded |
| 22 | 816711 |
ФИКСАТОР RETAINER |
1 | |
| 23 | 8182491 |
ВИНТ (№10-16 x 1.00) SCREW (#10-16 x 1.00) |
3 | |
| 24 | 826229 |
СТОПОРНАЯ ШАЙБА ПРУЖИНА LOCKWASHER SPRING |
1 | |
| 25 | 868571 |
ПРУЖИНА SPRING |
1 | superseded |
| 26 | 825269A1 |
РОЛИК Стартер SHEAVE Starter |
1 | superseded |
| 27 | 868511 |
ПРУЖИНА SPRING |
2 | superseded |
| 28 | 868501 |
КУЛАЧОК CAM |
2 | |
| 29 | 868491 |
КОЛЬЦО Стопор RING Retaining |
2 | superseded |
| 3 | 8167652 |
ОГРАНИЧИТЕЛЬ REST |
1 | discontinued |
| 30 | 12066A9 |
ТРОС ROPE |
1 | superseded |
| 31 | 868521 |
ПРУЖИНА Кулачок SPRING Cam |
1 | superseded |
| 32 | 868531 |
КУЛАЧОК CAM |
1 | superseded |
| 33 | 826253 |
ВИНТ (0.250-20 x 0.625) SCREW (.250-20 x .625) |
1 | |
| 34 | 42690 |
ВТУЛКА BUSHING |
1 | superseded |
| 35 | 818853 |
КОЛЬЦО Стопор RING Retaining |
1 | |
| 36 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Наклейка – Время открытия дроссельной заслонки NOT SOLD SEPARATE Decal-Full Throttle Timing |
1 | |
| 4 | 8136072 |
УПЛОТНЕНИЕ SEAL |
1 | superseded |
| 5 | 82170475 |
ВИНТ (M6 x 75) SCREW (M6 x 75) |
2 | |
| 6 | 821702 |
ПРОСТАВКА SPACER |
2 | |
| 7 | 816086 |
ВТУЛКА BUSHING |
4 | |
| 8 | 815795 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
8 | |
| 9 | 69057 |
ШАЙБА (0.281 x 0.734 x 0.063) WASHER (.281 x .734 x .063) |
8 |
