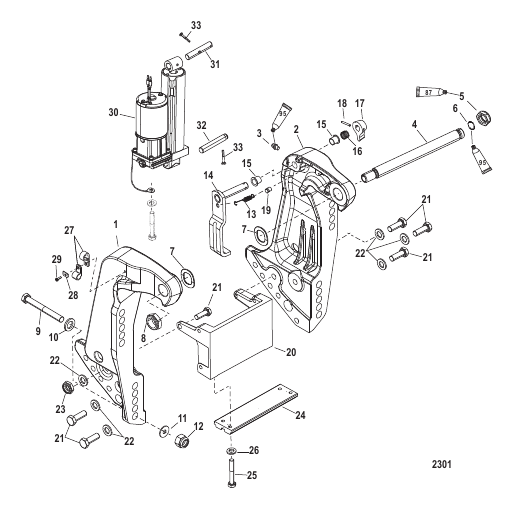

Transom Bracket
Parts (36)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 828334F1 |
КРОНШТЕЙН Транец (правый борт) BRACKET Transom (Starboard) |
1 | superseded |
| 10 | 54012 |
ШАЙБА (.530 x .870 x .105) Нержавеющая сталь WASHER (.530 x .870 x .105) Stainless Steel |
4 | superseded |
| 11 | 28421 |
ШАЙБА (1,5 x 3,05 x 0,13) Нержавеющая сталь WASHER (1.5 x 3.05 x 0.13) Stainless Steel |
4 | superseded |
| 12 | 82671117 |
ГАЙКА (.500-20) NUT (.500-20) |
4 | |
| 13 | 830899 |
ВЕСНА Напряжение SPRING Tension |
1 | |
| 14 | 821176T1 |
РЫЧАГ В СБОРЕ Замок наклона LEVER ASSEMBLY Tilt Lock |
1 | superseded |
| 15 | 65830 |
НЕЙЛАЙНЕР NYLINER |
2 | |
| 16 | 830900 |
ПРУЖИННОЕ СЖАТИЕ SPRING Compression |
1 | |
| 17 | 99633 |
РУЧКА KNOB |
1 | |
| 18 | 99615 |
ПИН-паз PIN Groove |
1 | |
| 19 | 99617 |
ПИН-код PIN |
1 | superseded |
| 2 | 828333A3 |
КРОНШТЕЙН В СБОРЕ Транец (порт) BRACKET ASSEMBLY Transom (Port) |
1 | superseded |
| 20 | 818771T1 |
КРОНШТЕЙН Анкер BRACKET Anchor |
1 | superseded |
| 21 | 858771 |
ВИНТ (M10 x 30) SCREW (M10 x 30) |
6 | |
| 22 | 4002319 |
ШАЙБА WASHER |
6 | |
| 23 | 40114 |
ГАЙКА (M10 x 1,5) NUT (M10 x 1.5) |
1 | |
| 24 | 8182981 |
АНОД ANODE |
1 | superseded |
| 25 | 4000330 |
ВИНТ (M6 x 25) SCREW (M6 x 25) |
2 | superseded |
| 26 | 29245 |
ШАЙБА (.281 x .500 x .060) Нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
2 | superseded |
| 27 | 22740 |
КЛИП CLIP |
2 | |
| 28 | 69205 |
С ШАЙБА C WASHER |
1 | superseded |
| 29 | 878609 |
ВИНТ (#10-16 x .600) SCREW (#10-16 x .600) |
1 | |
| 3 | 98727 |
ФИТИНГ Смазка (порт) FITTING Grease (Port) |
1 | superseded |
| 30 | 830250T5 |
НАСОС В СБОРЕ Силовая триммера (детали см. в разделе «Компоненты силового трима») PUMP ASSEMBLY Power Trim (See Power Trim Components section for parts breakdown) |
1 | superseded |
| 31 | 99625002 |
ВАЛ (Верхний) SHAFT (Upper) |
1 | |
| 32 | 818898 |
PIN-код PIN Anchor |
1 | |
| 33 | 821539 |
ПИН-код Трилоб PIN Trilobe |
2 | |
| 4 | 99170A2 |
КОМПЛЕКТ ТРУБ Наклон (углеродистая сталь) TUBE KIT Tilt (Carbon Steel) |
1 | discontinued |
| 4 | 826125A1 |
НАКЛОННАЯ ТРУБКА (Нержавеющая сталь) (Соленая вода) TILT TUBE (Stainless Steel)(Saltwater) |
1 | |
| 5 | 859133 |
ГАЙКА (1,00-14) NUT (1.00-14) |
1 | discontinued |
| 5 | 826135 |
ГАЙКА Замок (1,00-14) Нейлоновая вставка (нержавеющая сталь) (соленая вода) NUT Lock (1.00-14) Nylon Insert (Stainless Steel)(Saltwater) |
1 | |
| 6 | 45711 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103) O-RING (.612 x .103) |
1 | |
| 7 | 88750 |
ШАЙБА Волна (1,62 х 1,05) WASHER Wave (1.62 x 1.05) |
2 | |
| 8 | 858869 |
ГАЙКА (.875-14) NUT (.875-14) |
1 | |
| 8 | 826164 |
ГАЙКА (.875-14) (латунь) (морская вода) NUT (.875-14) (Brass)(Saltwater) |
1 | superseded |
| 9 | 677551 |
ВИНТ (.500-20 x 4.500) SCREW (.500-20 x 4.500) |
4 | superseded |
