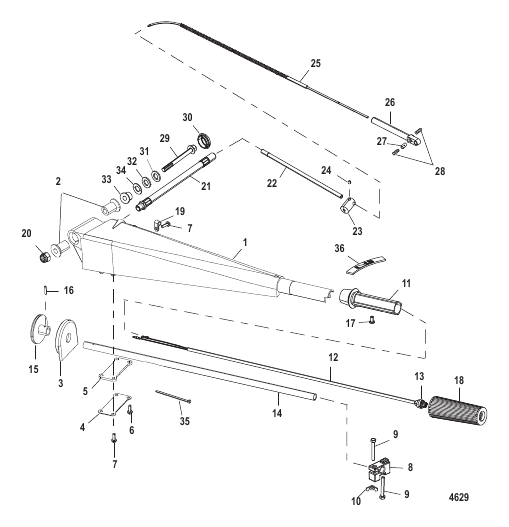

Steering Handle
Parts (38)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 12022A34 |
КОМПЛЕКТ РУКОЯТКИ РУМПЕЛЯ TILLER HANDLE KIT |
1 | superseded |
| 1 | 12020A3 |
РУЧКА В СБОРЕ Рулевой рычаг HANDLE ASSEMBLY Steering Arm |
1 | |
| 10 | 816874 |
БАРАКОВАЯ ГАЙКА (#10-32) WING NUT (#10-32) |
1 | |
| 11 | 964956 |
РУЧКА Дроссельная заслонка HANDLE Throttle |
1 | |
| 12 | 823609A15 |
КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЕЙ Стоп - Ручка дроссельной заслонки SWITCH KIT Stop - Throttle Handle |
1 | |
| 13 | 823609A5 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Стоп SWITCH ASSEMBLY Stop |
1 | superseded |
| 14 | 12018A4 |
ТРУБКА В СБОРЕ Дроссель TUBE ASSEMBLY Throttle |
1 | |
| 15 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Ведущее колесо NOT SOLD SEPARATE Drive Wheel |
1 | |
| 16 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО. NOT SOLD SEPARATE Roll Pin |
1 | |
| 17 | 62568 |
ВИНТ (#10-16 x .375) SCREW (#10-16 x .375) |
1 | |
| 18 | 99589 |
ГРИП GRIP |
1 | superseded |
| 19 | 648551 |
ЗАЖИМ CLAMP |
2 | |
| 2 | 429922 |
ВТУЛКА BUSHING |
2 | superseded |
| 20 | 40140 |
ГАЙКА (М10) NUT (M10) |
1 | |
| 21 | 8885242 |
ТРУБОПРОВОД CONDUIT |
1 | discontinued |
| 22 | 895663 |
НАПРАВЛЯЮЩАЯ ТРУБКА GUIDE TUBE |
1 | discontinued |
| 23 | 89578 |
БОЧКА BARREL |
1 | |
| 24 | 824081 |
УСТАНОВОЧНЫЙ ВИНТ (#10-32) SET SCREW (#10-32) |
1 | |
| 25 | 120191 |
КАБЕЛЬНАЯ СБОРКА CABLE ASSEMBLY |
1 | |
| 26 | 434332 |
РУКОВОДСТВО GUIDE |
1 | |
| 27 | 20007 |
ЯКОРЬ ANCHOR |
1 | |
| 28 | 20518 |
УСТАНОВОЧНЫЙ ВИНТ (#8-32) SET SCREW (#8-32) |
2 | superseded |
| 29 | 823567105 |
ВИНТ (M10 x 105) Фланец с шестигранной головкой – нержавеющая сталь SCREW (M10 x 105) Hex Flange - Stainless Steel |
1 | |
| 3 | 48414 |
ЖИЛЬЕ HOUSING |
1 | |
| 30 | 48416 |
КАП CAP |
1 | |
| 31 | 4002319 |
ШАЙБА WASHER |
1 | |
| 32 | 12024 |
ШАЙБА (.402 x .787 x .039 Bellevi) WASHER (.402 x .787 x .039 Bellevi) |
1 | |
| 33 | 146011 |
ПРОСТАВКА SPACER |
1 | |
| 34 | 856774 |
ШАЙБА (0,406 x 0,750 x 0,105) Нержавеющая сталь (при необходимости использовать) WASHER (.406 x .750 x .105) Stainless Steel (Use Where Applicable) |
1 | superseded |
| 35 | 816311T |
РЕМЕНЬ ДЛЯ СВЯЗИ (8,00 дюймов) TIE STRAP (8.00 Inches) |
AR | |
| 36 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО. NOT SOLD SEPARATE Decal-Throttle |
1 | |
| 4 | 48519 |
ТАРЕЛКА PLATE |
1 | |
| 5 | 48518 |
ПРОКЛАДКА GASKET |
1 | |
| 6 | 878609 |
ВИНТ (#10-16 x .600) SCREW (#10-16 x .600) |
1 | |
| 7 | 878608 |
ВИНТ (#10-16 x .500) SCREW (#10-16 x .500) |
4 | |
| 8 | 889729 |
ЗАЖИМ CLAMP |
1 | |
| 9 | 40007112 |
ВИНТ (M5 x 40) SCREW (M5 x 40) |
2 | |
| NS | 74036 |
ФИТИНГ Смазка FITTING Grease |
1 | superseded |
