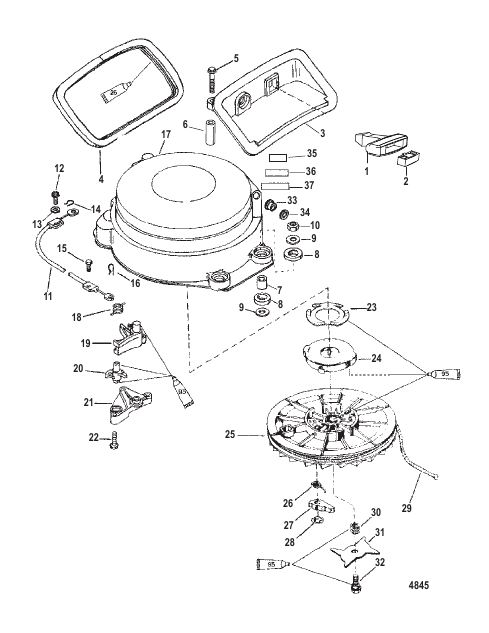

Starter Assembly Manual
Parts (45)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 816728T14 |
СТАРТЕР В СБОРЕ STARTER ASSEMBLY Recoil |
1 | |
| 1 | 85174A1 |
РУЧКА В СБОРЕ HANDLE ASSEMBLY |
1 | |
| 10 | 401366 |
ГАЙКА (M6) Нержавеющая сталь NUT (M6) Stainless Steel |
4 | |
| 10 | 401366 |
ГАЙКА (M6) Нержавеющая сталь NUT (M6) Stainless Steel |
4 | |
| 11 | 8567541 |
КАБЕЛЬ Блокировка CABLE Interlock |
1 | discontinued |
| 12 | 8214281 |
ВИНТ (#10-16 x .625) SCREW (#10-16 x .625) |
1 | |
| 13 | 73288 |
ШАЙБА (.220 x .500 x .030) Нержавеющая сталь WASHER (.220 x .500 x .030) Stainless Steel |
1 | |
| 14 | 26811 |
ШПИЛЬНИК COTTER PIN |
1 | |
| 15 | 878608 |
ВИНТ (#10-16 x .500) SCREW (#10-16 x .500) |
1 | |
| 16 | 26811 |
ШПИЛЬНИК COTTER PIN |
1 | |
| 17 | 8167285 |
ЖИЛЬЕ HOUSING |
1 | superseded |
| 18 | 826791 |
ВЕСНА SPRING |
1 | |
| 19 | 8166903 |
РЫЧАГ LEVER |
1 | |
| 2 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО NOT SOLD SEPARATE Retainer |
1 | |
| 20 | 8167121 |
САМ CAM |
1 | superseded |
| 21 | 816711 |
ФИКСАТОР RETAINER |
1 | |
| 22 | 8182491 |
ВИНТ (#10-16 x 1,00) SCREW (#10-16 x 1.00) |
3 | |
| 23 | 826229 |
СТОПОРНАЯ ШАЙБА Пружина LOCKWASHER Spring |
1 | |
| 24 | 868571 |
ВЕСНА SPRING |
1 | superseded |
| 25 | 825269A1 |
ШКИВ Стартера SHEAVE Starter |
1 | superseded |
| 26 | 868512 |
ВЕСНА SPRING |
2 | superseded |
| 27 | 868501 |
САМ CAM |
2 | |
| 28 | 868491 |
КОЛЬЦО Фиксирующее RING Retaining |
2 | superseded |
| 29 | 12066Q9 |
ВЕРЕВКА ROPE |
1 | superseded |
| 3 | 8167652 |
ОТДЫХ REST |
1 | discontinued |
| 30 | 868523 |
ВЕСНА SPRING |
1 | |
| 31 | 868531 |
САМ CAM |
1 | superseded |
| 32 | 826253 |
ВИНТ (.250-20 x .625) SCREW (.250-20 x .625) |
1 | |
| 33 | 42690 |
ВТУЛКА BUSHING |
1 | superseded |
| 34 | 818853 |
КОЛЬЦО Фиксирующее RING Retaining |
1 | |
| 35 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО NOT SOLD SEPARATE Decal-Timing |
1 | |
| 36 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО. Наклейка — синхронизация полного газа. NOT SOLD SEPARATE Decal-Full Throttle Timing |
1 | |
| 37 | 804665A05 |
НАКЛЕЙКА Информация о этикетке Агентства по охране окружающей среды (2005 г.) DECAL EPA Label Information (2005) |
1 | discontinued |
| 37 | 804665A06 |
НАКЛЕЙКА Информация о этикетке Агентства по охране окружающей среды (2006 г.) DECAL EPA Label Information (2006) |
1 | discontinued |
| 37 | 804665A07 |
НАКЛЕЙКА Информация о этикетке Агентства по охране окружающей среды (2007 г.) DECAL EPA Label Information (2007) |
1 | discontinued |
| 37 | 804665A08 |
НАКЛЕЙКА Информация о этикетке Агентства по охране окружающей среды (2008 г.) DECAL EPA Label Information (2008) |
1 | discontinued |
| 37 | NSS |
ОТДЕЛЬНАЯ НАКЛЕЙКА НЕ ПРОДАЕТСЯ, EPA (2009 г. и новее) (для получения бюллетеня по замене и обслуживанию за 2009–2018 гг. обратитесь в гарантийное управление Mercury Marine) NOT SOLD SEPARATE DECAL, EPA (2009 & Up) (Contact Mercury Marine Warranty Administration for Replacement-Service Bulletin 2009-18) |
1 | |
| 4 | 8136072 |
УПЛОТНЕНИЕ SEAL |
1 | superseded |
| 5 | 82170475 |
ВИНТ (M6 x 75) SCREW (M6 x 75) |
2 | |
| 6 | 821702 |
ПРОСТАВКА SPACER |
2 | |
| 7 | 816086 |
ВТУЛКА BUSHING |
4 | |
| 8 | 8157951 |
ВТУЛКА GROMMET |
8 | |
| 8 | 815795 |
ВТУЛКА GROMMET |
8 | |
| 9 | 858779 |
ШАЙБА (.265 x .750 x .048) WASHER (.265 x .750 x .048) |
8 | |
| 9 | 69057 |
ШАЙБА (.281 x .734 x .063) WASHER (.281 x .734 x .063) |
8 |
