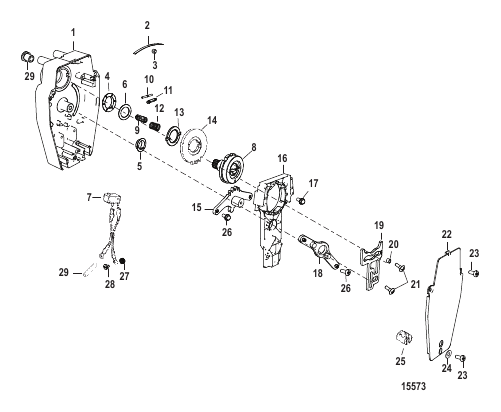

Modular Components GEN I (Design IV)
Parts (38)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| - | 856630A14 |
КОРПУС В СБОРЕ (Панельное крепление) (Mercury) HOUSING ASSEMBLY (Panel Mount) (Mercury) |
1 | superseded |
| - | 856678A3 |
КОРПУС В СБОРЕ (Панельное крепление) (Bayliner) HOUSING ASSEMBLY (Panel Mount) (Bayliner) |
1 | superseded |
| - | 856630A15 |
КОРПУС В СБОРЕ (Панельное крепление) (Sea Ray) HOUSING ASSEMBLY (Panel Mount) (Sea Ray) |
1 | superseded |
| - | 856678A12 |
КОРПУС В СБОРЕ (Все консольные крепления) HOUSING ASSEMBLY (All Console Mounts) |
1 | superseded |
| - | 883700A12 |
КОРПУС В СБОРЕ (Все консольные крепления) HOUSING ASSEMBLY (All Console Mounts) |
1 | discontinued |
| 1 | 856630T1 |
КОРПУС Устройство управления (Панельное крепление) HOUSING Control (Panel Mount) |
1 | discontinued |
| 1 | 856631T1 |
КОРПУС Устройство управления (Консольное крепление) HOUSING Control (Console Mount) |
1 | discontinued |
| 10 | 8566341 |
ШТИФТ Замок, круглый PIN Lock, Round |
1 | discontinued |
| 11 | 8566351 |
ШТИФТ Привод, квадратный PIN Drive, Square |
1 | superseded |
| 12 | 822203 |
ПРУЖИНА SPRING |
1 | superseded |
| 13 | 8566371 |
ЗАМОК Только дроссельная заслонка LOCK Throttle Only |
1 | discontinued |
| 14 | 8566331 |
ПЕРЕДАЧА Переключение передач GEAR Shift |
1 | |
| 15 | 822196T1 |
РЫЧАГ В СБОРЕ Переключение передач ARM ASSEMBLY Shift |
1 | discontinued |
| 16 | 822978A2 |
ОПОРА В СБОРЕ Вал SUPPORT ASSEMBLY Shaft |
1 | discontinued |
| 17 | 824831 |
ВИНТ (№10-32 x 0.625) SCREW (#10-32 x .625) |
4 | |
| 18 | 822206A3 |
РЫЧАГ В СБОРЕ Дроссельная заслонка ARM ASSEMBLY Throttle |
1 | discontinued |
| 19 | 8222073 |
ПЛАСТИНА Дроссельная заслонка PLATE Throttle |
1 | discontinued |
| 2 | 16882 |
ПРУЖИНА SPRING |
6 | discontinued |
| 20 | 8229793 |
РОЛИК Пластинка дроссельной заслонки ROLLER Throttle Plate |
1 | discontinued |
| 21 | 8222092 |
БОЛТ С БУРТОМ Специальный SHOULDER BOLT Special |
2 | discontinued |
| 22 | 8222101 |
ЗАДНЯЯ ПЛАСТИНА BACK PLATE |
1 | discontinued |
| 23 | 824831 |
ВИНТ (№10-32 x 0.625) SCREW (#10-32 x .625) |
3 | |
| 24 | 24676 |
ШАЙБА (0.200 x 0.440 x 0.032) WASHER (.200 x .440 x .032) |
1 | |
| 25 | 85879 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО GROMMET |
2 | |
| 26 | 8222151 |
ВИНТ (№8-32 x .375) SCREW (#8-32 x .375) |
2 | superseded |
| 27 | 27164 |
ГАЙКА И СТОПОРНАЯ ШАЙБА (№10-32) NUT AND LOCKWASHER (#10-32) |
2 | |
| 28 | 24231 |
ВИНТ (№10-32 x 0.250) SCREW (#10-32 x .250) |
2 | |
| 29 | 623594 |
РАЗЪЕДИНИТЕЛЬ (2.00") INSULATOR (2.00 Inch) |
2 | |
| 3 | 8229771 |
РОЛИК ROLLER |
1 | discontinued |
| 30 | 8222131 |
БОЛТ Стопорн., специальный BOLT Locking, Special |
1 | |
| 4 | 856638 |
ВТУЛКА BUSHING |
1 | discontinued |
| 5 | 74647 |
NYLINER NYLINER |
1 | |
| 6 | 859724 |
ШАЙБА WASHER |
1 | |
| 7 | 822198A1 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Запуск двигателя на нейтрали (Две кольцевые клеммы) SWITCH ASSEMBLY Neutral Start (Two Ring Terminals) |
1 | |
| 7 | 822198A2 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Запуск двигателя на нейтрали (Без клемм) (Bayliner, Maxum) SWITCH ASSEMBLY Neutral Start (No Terminals) (Bayliner, Maxum) |
1 | |
| 7 | 822198A3 |
ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Запуск двигателя на нейтрали (Штыревые клеммы) (Sea Ray) SWITCH ASSEMBLY Neutral Start (Bullet Terminals) (Sea Ray) |
1 | |
| 8 | 856632A12 |
ВАЛ В СБОРЕ Рукоятка SHAFT ASSEMBLY Handle |
1 | discontinued |
| 9 | 8566361 |
ВАЛ Только дроссельная заслонка SHAFT Throttle Only |
1 |
