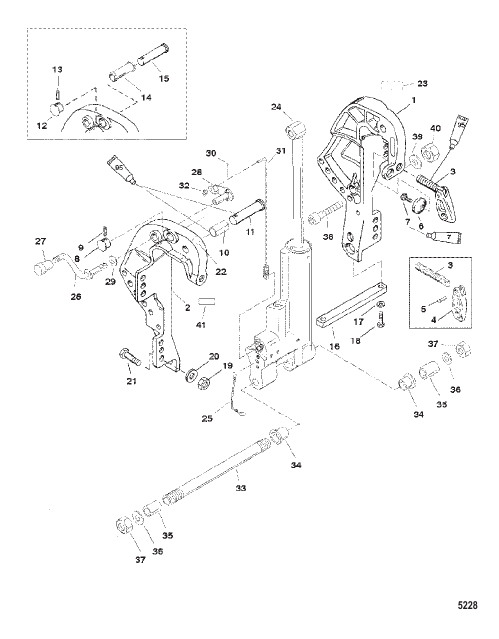

Clamp Bracket (Gas Assist Trim)
Parts (42)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 821773T1 |
КРОНШТЕЙН ФИКСАТОРА (Левый борт) CLAMP BRACKET (Port) |
1 | |
| 10 | 86637 |
ПОДШИПНИК (Н.Д. поз. №11 составляет 0.75, а поз. №10 – без фланца) BEARING (O.D. of Ref. # 11 is .75 & Ref. # 10 Is NOT Flanged) |
1 | |
| 11 | 8224002 |
ШТИФТ Ограничитель наклона (Н.Д. поз. №11 составляет 0.75, а поз. №10 – без фланца) PIN Tilt Stop (O.D. of Ref. # 11 is .75 & Ref. # 10 Is NOT Flanged) |
1 | |
| 12 | 822401 |
ПРОБКА Стопорный штифт наклона (Н.Д. поз. №15 составляет 0.56, а поз. №14 – с фланцем) CAP Tilt Stop Pin (O.D. of Ref. # 15 is .56 & Ref. # 14 IS Flanged) |
1 | discontinued |
| 13 | 25319 |
ШТИФТ (0.125 x 0.75") (Н.Д. поз. №15 составляет 0.56, а поз. №14 – с фланцем) PIN (.125 x 0.75 Inches) (O.D. of Ref. # 15 is .56 & Ref. # 14 IS Flanged) |
1 | |
| 14 | 823589 |
ВТУЛКА (Н.Д. поз. №15 составляет 0.56, а поз. №14 – с фланцем) BUSHING (O.D. of Ref. # 15 is .56 & Ref. # 14 IS Flanged) |
1 | discontinued |
| 15 | 8224001 |
ШТИФТ Ограничитель наклона (Н.Д. поз. №15 составляет 0.56, а поз. №14 – с фланцем) PIN Tilt Stop (O.D. of Ref. # 15 is .56 & Ref. # 14 IS Flanged) |
1 | discontinued |
| 16 | 825271 |
АНОД ANODE |
1 | superseded |
| 17 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
2 | superseded |
| 18 | 4000330 |
ВИНТ (M6 x 25) SCREW (M6 x 25) |
2 | superseded |
| 19 | 82671117 |
ГАЙКА (.500-20) NUT (.500-20) |
2 | |
| 2 | 821774A1 |
КРОНШТЕЙН ФИКСАТОРА (Правый борт) (исп. с Н.Д. 0.56 поз. №15) CLAMP BRACKET (Storboard)(Use With .56 O.D. Ref. #15) |
1 | superseded |
| 2 | 821774T8 |
КРОНШТЕЙН ФИКСАТОРА (Правый борт) (исп. с Н.Д. 0.75 поз. №11) CLAMP BRACKET (Storboard)(Use With .75 O.D. Ref. #11) |
1 | |
| 20 | 28421 |
ШАЙБА (1.5 × 3.05 × 0.13), нержавеющая сталь WASHER (1.5 x 3.05 x 0.13) Stainless Steel |
2 | superseded |
| 21 | 814259 |
ВИНТ (0.500-20 x 4.00) SCREW (.500-20 x 4.00) |
2 | |
| 22 | 830253 |
НАКЛЕЙКА Штифт запирания наклона DECAL Tilt Lock |
1 | |
| 23 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Наклейка – Предупреждение NOT SOLD SEPARATE Decal-Warning |
1 | |
| 24 | 828533T1 |
ДИФФЕРЕНТ Гидравлический усилитель (Пневматическое управление дифферентом) TRIM Hydraulic Assist (Gas Assist Trim) |
1 | |
| 25 | 88238A11 |
КАБЕЛЬ В СБОРЕ (Пневматическое управление дифферентом) CABLE ASSEMBLY (Gas Assist Trim) |
1 | |
| 26 | 828924 |
РЫЧАГ Наклон (Пневматическое управление дифферентом) LEVER Tilt (Gas Assist Trim) |
1 | |
| 27 | 19621 |
РУЧКА НАКЛОНА (Пневматическое управление дифферентом) TILT KNOB (Gas Assist Trim) |
1 | superseded |
| 28 | 828930 |
ARM Рычаг (Пневматическое управление дифферентом) ARM Lever (Gas Assist Trim) |
1 | |
| 29 | 31030 |
ВОЛНИСТАЯ ШАЙБА (Пневматическое управление дифферентом) WAVE WASHER (Gas Assist Trim) |
1 | |
| 3 | 818883A1 |
ВИНТ С НАКАТАННОЙ ГОЛОВКОЙ В СБОРЕ (Ручной) THUMB SCREW ASSEMBLY (Manual) |
2 | |
| 30 | 25319 |
ШТИФТ (0.125 x 0.75") (Пневматическое управление дифферентом) PIN (.125 x 0.75 Inches) (Gas Assist Trim) |
1 | |
| 31 | 8289961 |
СОЕДИНИТЕЛЬ (Пневматическое управление дифферентом) LINK (Gas Assist Trim) |
1 | |
| 32 | 29488 |
ГАЙКА (№10-32) (Пневматическое управление дифферентом) NUT (#10-32) (Gas Assist Trim) |
1 | superseded |
| 33 | 822481 |
ШТИФТ Якорь (14 мм) (Пневматическое управление/усилитель дифферента) PIN Anchor (14 mm) (Gas Assist/Power Trim) |
1 | superseded |
| 34 | 822482 |
ВТУЛКА (Пневматическое управление/усилитель дифферента) BUSHING (Gas Assist/Power Trim) |
2 | |
| 35 | 822484 |
ВТУЛКА (Пневматическое управление/усилитель дифферента) BUSHING (Gas Assist/Power Trim) |
2 | |
| 36 | 825190 |
ШАЙБА (Пневматическое управление/усилитель дифферента) WASHER (Gas Assist/Power Trim) |
2 | |
| 37 | 826712 |
ГАЙКА (Пневматическое управление/усилитель дифферента) NUT (Gas Assist/Power Trim) |
2 | |
| 38 | 4009040 |
ВИНТ (M10 x 40), нержавеющая сталь (Пневматическое управление/усилитель дифферента) SCREW (M10 x 40) Stainless Steel (Gas Assist/Power Trim) |
2 | |
| 39 | 4002319 |
ШАЙБА (Пневматическое управление/усилитель дифферента) WASHER (Gas Assist/Power Trim) |
2 | |
| 4 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Рукоятка – ручная NOT SOLD SEPARATE Handle-Manual |
2 | |
| 40 | 40140 |
ГАЙКА (M10) (Пневматическое управление/усилитель дифферента) NUT (M10) (Gas Assist/Power Trim) |
2 | |
| 41 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Наклейка – Привод для плавания на мелководье NOT SOLD SEPARATE Decal-Shallow Water Drive |
1 | |
| 5 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Заклепка – ручная NOT SOLD SEPARATE Rivet-Manual |
2 | |
| 6 | 818884 |
ШАЙБА (Ручной) WASHER (Manual) |
2 | |
| 7 | 768042 |
ВИНТ С БУРТИКОМ Шестигранный (Ручной) SHOULDER SCREW Hex (Manual) |
2 | |
| 8 | 8224011 |
ПРОБКА (Н.Д. поз. №11 составляет 0.75, а поз. №10 – без фланца) CAP (O.D. of Ref. # 11 is .75 & Ref. # 10 Is NOT Flanged) |
1 | |
| 9 | 25810 |
ШТИФТ (Н.Д. поз. №11 составляет 0.75, а поз. №10 – без фланца) PIN (O.D. of Ref. # 11 is .75 & Ref. # 10 Is NOT Flanged) |
1 |
