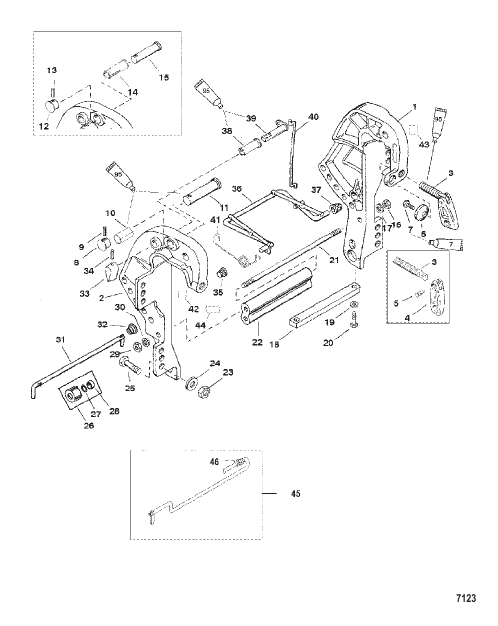

Clamp Bracket
Parts (54)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 821773A3 |
КРОНШТЕЙН ФИКСАТОРА (Левый борт, короткий) (1 нижнее установочное отверстие) CLAMP BRACKET (Port Short)(1 Lower MTG. Hole) |
1 | discontinued |
| 1 | 821773T1 |
КРОНШТЕЙН ФИКСАТОРА (Левый борт, длинный) (3 нижних установочных отверстия) CLAMP BRACKET (Port Long)(3 Lower MTG. Holes) |
1 | |
| 10 | 86637 |
ПОДШИПНИК (Н.Д. поз. №11 составляет 0.75, а поз. №10 – без фланца) BEARING (O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged) |
1 | |
| 11 | 8224002 |
ШТИФТ (Н.Д. поз. №11 составляет 0.75, а поз. №10 – без фланца) PIN (O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged) |
1 | |
| 12 | 822401 |
ПРОБКА (Н.Д. поз. №15 составляет 0.56, а поз. №14 – с фланцем) CAP (O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged) |
1 | discontinued |
| 13 | 25319 |
ШТИФТ (0.125 x 0.75") (Н.Д. поз. №15 составляет 0.56, а поз. №14 – с фланцем) PIN (.125 x 0.75 Inches) (O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged) |
1 | |
| 14 | 823589 |
ВТУЛКА (Н.Д. поз. №15 составляет 0.56, а поз. №14 – с фланцем) BUSHING (O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged) |
1 | discontinued |
| 15 | 8224001 |
ШТИФТ Ограничитель наклона (Н.Д. поз. №15 составляет 0.56, а поз. №14 – с фланцем) PIN Tilt Stop (O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged |
1 | discontinued |
| 16 | 40140 |
ГАЙКА (M10) NUT (M10) |
1 | |
| 17 | 4002319 |
ШАЙБА WASHER |
1 | |
| 18 | 825271 |
АНОД ANODE |
1 | superseded |
| 19 | 29245 |
ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь WASHER (.281 x .500 x .060) Stainless Steel |
2 | superseded |
| 2 | 821774T6 |
КРОНШТЕЙН ФИКСАТОРА (Правый борт, короткий) CLAMP BRACKET (Starboard Short) |
1 | discontinued |
| 2 | 821774T8 |
КРОНШТЕЙН ФИКСАТОРА (Правый борт, длинный) CLAMP BRACKET (Starboard Long) |
1 | |
| 20 | 4000330 |
ВИНТ (M6 x 25) SCREW (M6 x 25) |
2 | superseded |
| 21 | 823656 |
ШПИЛЬКА (M10 x 277) STUD (M10 x 277) |
1 | superseded |
| 22 | 824952 |
ПРОСТАВКА SPACER |
1 | |
| 23 | 82671117 |
(Длинный) NUT (.500-20) (Long) |
4 | |
| 23 | 82671117 |
(Короткий – верхний) NUT (.500-20) (Shirt-Top) |
2 | |
| 23 | 4013710 |
ГАЙКА (M10) (M10 x 1.5) (Короткий – нижний) NUT (M10) (M10 x 1.5) (Short-Bottom) |
2 | |
| 24 | 28421 |
ШАЙБА (1.5 × 3.05 × 0.13), нержавеющая сталь (Длинный) WASHER (1.5 x 3.05 x 0.13) Stainless Steel (Long) |
4 | superseded |
| 24 | 28421 |
ШАЙБА (1.5 × 3.05 × 0.13), нержавеющая сталь (Короткий – верхний) WASHER (1.5 x 3.05 x 0.13) Stainless Steel (Short-Top) |
2 | superseded |
| 24 | 4002319 |
ШАЙБА (Короткий – нижний) WASHER (Short-Bottom) |
2 | |
| 25 | 814259 |
ВИНТ (0.500-20 x 4.00) (Длинный) SCREW (.500-20 x 4.00) (Long) |
4 | |
| 25 | 814259 |
ВИНТ (0.500-20 x 4.00) (Короткий – верхний) SCREW (.500-20 x 4.00) (Short-Top) |
2 | |
| 25 | 826110 |
ВИНТ (Короткий – нижний) SCREW (Short-Bottom) |
2 | |
| 26 | 19624A1 |
КОМПЛЕКТ УПЛОТНЕНИЙ SEAL KIT |
1 | |
| 27 | 29619 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (0.583 x 0.103) O-RING (.583 x .103) |
1 | |
| 28 | 78861 |
ПРОСТАВКА SPACER |
1 | |
| 29 | 40140 |
ГАЙКА (M10) NUT (M10) |
1 | |
| 3 | 818883A1 |
ВИНТ С НАКАТАННОЙ ГОЛОВКОЙ В СБОРЕ (Ручной) THUMB SCREW ASSEMBLY (Manual) |
2 | |
| 30 | 4002319 |
ШАЙБА WASHER |
1 | |
| 31 | 821457A1 |
ПАЛЕЦ В СБОРЕ Штифт запирания наклона PIN ASSEMBLY Tilt Lock |
1 | superseded |
| 32 | 821461 |
ПРУЖИНА SPRING |
1 | |
| 33 | 822409 |
РЫЧАГ Привод для плавания на мелководье LEVER Shallow Water Drive |
1 | |
| 34 | 25319 |
ШТИФТ (0.125 x 0.75") PIN (.125 x 0.75 Inches) |
1 | |
| 35 | 824858 |
ВТУЛКА ПЛАСТМАССА BUSHING PLASTIC |
1 | |
| 36 | 878580 |
ШТОК Пластик Привод для плавания на мелководье ROD Plastic Shallow Water Drive |
1 | |
| 37 | 824858 |
ВТУЛКА Пластмасса BUSHING Plastic |
1 | |
| 38 | 823812 |
ВТУЛКА BUSHING |
1 | |
| 39 | 822411 |
ARM ARM |
1 | |
| 4 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Рукоятка – ручная NOT SOLD SEPARATE Handle-Manual |
2 | |
| 40 | 8224122 |
СТЕРЖЕНЬ ТЯГИ LINK ROD |
1 | superseded |
| 41 | 832085A1 |
ПРУЖИНА SPRING |
1 | |
| 42 | 830253 |
НАКЛЕЙКА Штифт запирания наклона DECAL Tilt Lock |
1 | |
| 43 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Предупреждающая наклейка NOT SOLD SEPARATE Warning Decal |
1 | |
| 44 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Наклейка привода для мелководья NOT SOLD SEPARATE Shallow Water Drive Decal |
1 | |
| 45 | 853923A1 |
ШТИФТ (40 Seapro) PIN (40 Seapro) |
1 | discontinued |
| 46 | 821461 |
ПРУЖИНА (40 Seapro) SPRING (40 Seapro) |
1 | |
| 5 | NSS |
НЕ ПРОДАЕТСЯ ОТДЕЛЬНО Заклепка – ручная NOT SOLD SEPARATE Rivet-Manual |
2 | |
| 6 | 818884 |
ШАЙБА (Ручной) WASHER (Manual) |
2 | |
| 7 | 768042 |
ВИНТ С БУРТИКОМ Шестигранный (Ручной) SHOULDER SCREW Hex (Manual) |
2 | |
| 8 | 8224011 |
ПРОБКА (Н.Д. поз. №11 составляет 0.75, а поз. №10 – без фланца) CAP (O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged) |
1 | |
| 9 | 25810 |
ШТИФТ (Н.Д. поз. №11 составляет 0.75, а поз. №10 – без фланца) PIN (O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged) |
1 |
