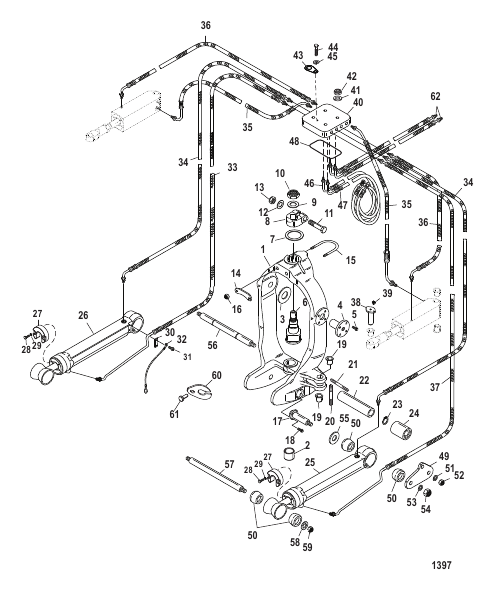

Gimbal Ring (Integrated Transom)
Parts (64)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 840532A1 |
КОЛЬЦО КАРДАНА В СБОРЕ GIMBAL RING ASSEMBLY |
1 | superseded |
| 10 | 82671323 |
ГАЙКА (.750-16) NUT (.750-16) |
1 | superseded |
| 11 | 807204 |
ВИНТ (0.437-20 x 2.00) SCREW (.437-20 x 2.00) |
1 | |
| 12 | 861854 |
ШАЙБА (0.453 x 0.750 x 0.032), нержавеющая сталь WASHER (.453 x .750 x .032) Stainless Steel |
1 | |
| 13 | 98533 |
ГАЙКА (0.437-20) NUT (.437-20) |
1 | superseded |
| 14 | 816510T |
КРОНШТЕЙН BRACKET |
1 | |
| 15 | 805164 |
U-ОБРАЗНЫЙ БОЛТ U BOLT |
1 | |
| 16 | 862903 |
ГАЙКА (.375-24) NUT (.375-24) |
2 | |
| 17 | 840728 |
ШТИФТ Крепление PIN Mounting |
2 | |
| 18 | 840907 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
8 | |
| 19 | 8159501 |
ВТУЛКА BUSHING |
4 | superseded |
| 2 | 847638 |
ВТУЛКА BUSHING |
1 | |
| 20 | 15093 |
ШПИЛЬКА (№10-32 x 1.00) STUD (#10-32 x 1.00) |
2 | superseded |
| 21 | 57982 |
ШПИЛЬКА (0.437-14/0.437-20 x 1.875) STUD (.437-14/.437-20 x 1.875) |
2 | superseded |
| 22 | 840803 |
ПРОСТАВКА SPACER |
1 | |
| 23 | 805272 |
КОЛЬЦО Стопор RING Retaining |
2 | |
| 24 | 840802 |
ПРОСТАВКА SPACER |
2 | |
| 25 | 98704A29 |
ЦИЛИНДР СИСТЕМЫ ДИФФЕРЕНТА В СБОРЕ Правый борт (Перечень деталей см. в разделе «Ремонтные комплекты цилиндра усилителя дифферента») TRIM CYLINDER ASSEMBLY Starboard (See Power Trim Cylinder Repair Kits for Breakdown) |
1 | superseded |
| 26 | 98703A29 |
ЦИЛИНДР СИСТЕМЫ ДИФФЕРЕНТА В СБОРЕ Левый борт (Перечень деталей см. в разделе «Ремонтные комплекты цилиндра усилителя дифферента») TRIM CYLINDER ASSEMBLY Port (See Power Trim Cylinder Repair Kits for Breakdown) |
1 | superseded |
| 27 | 806189T1 |
АНОД В СБОРЕ ANODE ASSEMBLY |
2 | |
| 28 | 806290 |
ВИНТ (№10-32 x 0.625) SCREW (#10-32 x .625) |
4 | |
| 29 | 69432 |
СТОПОРНАЯ ШАЙБА Внешний (№10) LOCKWASHER External (#10) |
4 | |
| 3 | 41721 |
ШАЙБА WASHER |
2 | |
| 30 | 85060 |
ПЛАСТИНА PLATE |
2 | |
| 31 | 85486 |
ВИНТ (0.250-20 x 0.380), нержавеющая сталь SCREW (.250-20 x .380) Stainless Steel |
4 | |
| 32 | 88238A13 |
КАБЕЛЬ В СБОРЕ Заземление CABLE ASSEMBLY Ground |
2 | superseded |
| 33 | 840557 |
РУКАВ Цилиндр системы дифферента Левый борт HOSE Trim Cylinder Port |
1 | |
| 34 | 840555 |
РУКАВ Гидравлический HOSE Hydraulic |
2 | |
| 35 | 840552 |
РУКАВ Гидравлический HOSE Hydraulic |
2 | |
| 36 | 840554 |
РУКАВ Гидравлический HOSE Hydraulic |
2 | |
| 37 | 840556 |
РУКАВ Цилиндр системы дифферента Правый борт HOSE Trim Cylinder Starboard |
1 | |
| 38 | 840832 |
ШТИФТ PIN |
2 | |
| 39 | 8267096 |
ГАЙКА (№10-32), нержавеющая сталь NUT (#10-32) Stainless Steel |
2 | |
| 4 | 8219971 |
ШТИФТ Шарнирный 4 болта PIN Hinge 4 Bolt |
2 | |
| 40 | 840691 |
БЛОК BLOCK |
1 | |
| 41 | 846673 |
ШАЙБА (0.265 x 0.500 x 0.060), нержавеющая сталь WASHER (.265 x .500 x .060) Stainless Steel |
3 | |
| 42 | 826709109 |
ГАЙКА (0.250-28), нержавеющая сталь NUT (.250-28) Stainless Steel |
4 | |
| 43 | 847022 |
ПЛАСТИНА PLATE |
1 | |
| 44 | 68513 |
ВИНТ (№10-32 x 0.375), нержавеющая сталь SCREW (#10-32 x .375) Stainless Steel |
1 | |
| 45 | 69432 |
СТОПОРНАЯ ШАЙБА Внешний (№10) LOCKWASHER External (#10) |
1 | |
| 46 | 840657 |
ШЛАНГ В СБОРЕ Черный Гидравлический HOSE ASSEMBLY Black Hydraulic |
1 | |
| 47 | 840692 |
ШЛАНГ В СБОРЕ Серый Гидравлический HOSE ASSEMBLY Gray Hydraulic |
1 | |
| 48 | 805732 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.612 x 0.103) O-RING (2.612 x .103) |
2 | |
| 49 | 840744 |
ПЛАСТИНА PLATE |
2 | |
| 5 | 840907 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
8 | |
| 50 | 807073 |
ВТУЛКА BUSHING |
4 | |
| 51 | 842922 |
ШАЙБА (0.450 x 0.750 x 0.060), нержавеющая сталь WASHER (.450 x .750 x .060) Stainless Steel |
4 | |
| 52 | 82671015 |
ГАЙКА (.437-20), нержавеющая сталь NUT (.437-20) Stainless Steel |
4 | superseded |
| 53 | 49339 |
ШАЙБА (0.8125) (При первом запуске двигателей исп. 0.4375" шайба) WASHER (.8125) (First Run Of Engines Used .4375 Inch Washer) |
2 | |
| 54 | 35000 |
ГАЙКА (0.500-20), нержавеющая сталь (При первом запуске двигателей исп. 0.4375" гайка) NUT (.500-20) Stainless Steel (First Run Of Engines Used .4375 Inch Nut) |
2 | |
| 55 | 44164 |
ШАЙБА WASHER |
2 | |
| 56 | 44167A1 |
ШТИФТ PIN |
1 | |
| 57 | 44166 |
ШТИФТ PIN |
1 | |
| 58 | 44163 |
ШАЙБА (0.450 x 1.75 x 0.12) WASHER (.450 x 1.75 x .12) |
1 | |
| 59 | 859116 |
ГАЙКА (0.437-20) NUT (.437-20) |
1 | |
| 6 | 98230A1 |
ВАЛ В СБОРЕ SHAFT ASSEMBLY |
1 | |
| 60 | 12078 |
ЗАЖИМ CLAMP |
1 | |
| 61 | 28635 |
ВИНТ (0.250-20 x 0.620), нержавеющая сталь SCREW (.250-20 x .620) Stainless Steel |
1 | |
| 62 | 840656 |
РУКАВ Гидравлический HOSE Hydraulic |
2 | discontinued |
| 7 | 98548 |
ШАЙБА (1.125) WASHER (1.125 ) |
1 | |
| 8 | 98262T1 |
ЗАЖИМ Верхний штифт CLAMP Top Pin |
1 | superseded |
| 9 | 85344 |
ШАЙБА (Внутренний диаметр 0.750) WASHER (.750 Inside Diameter) |
1 | |
| NS | 87399A2 |
КОМПЛЕКТ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА OVERHAUL KIT |
2 | |
| NS | 87400A2 |
КОМПЛЕКТ УПЛОТНЕНИЙ SEAL KIT |
2 |
