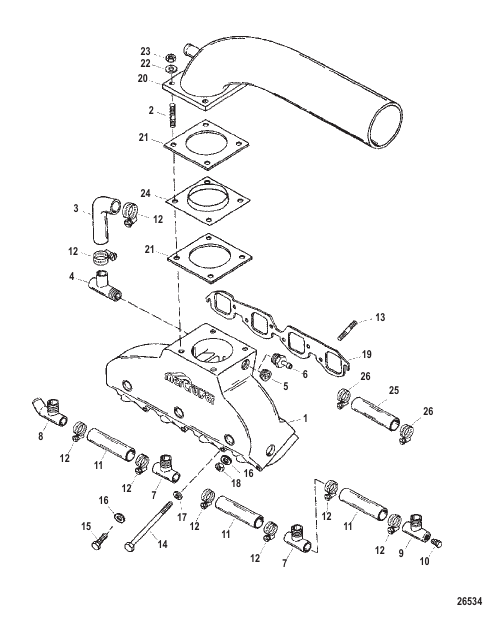

EXHAUST MANIFOLD/ELBOW — Parts Catalog

Parts (30)

#	Part Number	Description	Qty	Status
1	814901A5	ВПУСКНОЙ КОЛЛЕКТОР Выхлоп – левый борт MANIFOLD ASSEMBLY Exhaust - Port	1	superseded
1	814901A6	ВПУСКНОЙ КОЛЛЕКТОР Выхлоп – правый борт MANIFOLD ASSEMBLY Exhaust - Starboard	1	superseded
10	815211	ПРОБКА Труба, слив   PLUG Pipe-Drain	2	disc.
11	815215	РУКАВ   HOSE	6	disc.
12	815207	ЗАЖИМ   CLAMP	16	disc.
13	821279	ШПИЛЬКА (2.187")   STUD (2.187 In.)	4	disc.
14	821107	ВИНТ (0.375-16 x 3.00)   SCREW (.375-16 x 3.00)	8
15	812567	ВИНТ (0.375-16 x 1.625)   SCREW (.375-16 x 1.625)	4
16	20572	ШАЙБА (0.390 x 0.750 x 0.093)   WASHER (.390 x .750 x .093)	8
17	37828	ШАЙБА (0.390 x 0.625 x 0.062), нержавеющая сталь   WASHER (.390 x .625 x .062) Stainless Steel	8
18	25269	ГАЙКА (.375-24)   NUT (.375-24)	4	disc.
19	46820	ПРОКЛАДКА Выхлопной коллектор к головке GASKET Exhaust Manifold to Head	2
2	815214	ШПИЛЬКА   STUD	8
20	818498A1	ВЫВОДЯЩАЯ ТРУБА ГЛУШИТЕЛЯ В СБОРЕ Выхлоп (СТАНДАРТ) TAILPIPE ASSEMBLY Exhaust (STANDARD)	2	disc.
20	818499A1	ВЫВОДЯЩАЯ ТРУБА ГЛУШИТЕЛЯ В СБОРЕ Выхлоп (3.00") TAILPIPE ASSEMBLY Exhaust (3.00 In.)	OPT	disc.
20	818500A1	ВЫВОДЯЩАЯ ТРУБА ГЛУШИТЕЛЯ В СБОРЕ Выхлоп (6.00") TAILPIPE ASSEMBLY Exhaust (6.00 In.)	OPT	disc.
21	848147	ПРОКЛАДКА Выхлопной коленчатый патрубок   GASKET Exhaust Elbow	2
22	49112	ШАЙБА   WASHER	8	disc.
23	68411	ГАЙКА (.375-16)   NUT (.375-16)	8	superseded
24	816037	ПЛАСТИНА Диффузор   PLATE Diffuser	2
25	688941	РУКАВ (Общая длина 48.00") (Обрез. до 6.00")   HOSE (48.00 Inches Bulk) (Cut 6.00 In.)	1	disc.
26	815504105	ЗАЖИМ Червячная передача (11-18 мм)   CLAMP Worm Gear (11-18 mm)	2	superseded
3	8152121	РУКАВ Коллектор к выхлопной трубе   HOSE Manifold to Exhaust Pipe	2
4	816035	ФИТИНГ   FITTING	2
5	815203	ПРОБКА Труба   PLUG Pipe	2	disc.
6	818768	ФИТИНГ (Прямой)   FITTING (Straight)	2	disc.
6	818768	ФИТИНГ (Прямой)   FITTING (Straight)	2	disc.
7	815208	ФИТИНГ Тройник   FITTING Tee	4	disc.
8	815210	ФИТИНГ Тройник   FITTING Tee	2	disc.
9	815209	ФИТИНГ Тройник   FITTING Tee	2	disc.
