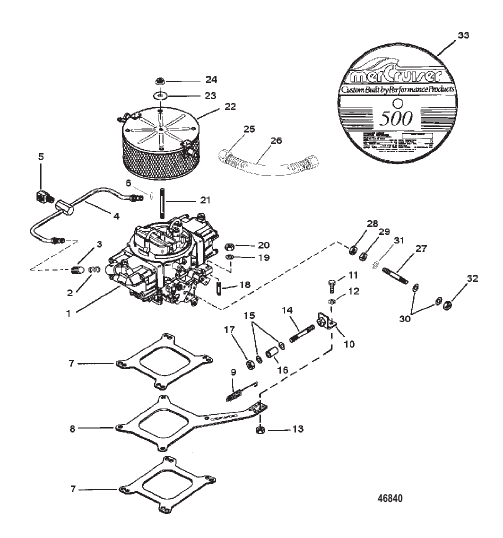

CARBURETOR AND LINKAGE — Parts Catalog

Parts (42)

#	Part Number	Description	Qty	Status
-	818572A96	Комплект прокладок Gasket Set	-	superseded
1	13549A15	КАРБЮРАТОР В СБОРЕ (СИНИЙ) CARBURETOR ASSEMBLY (BLUE)	1	superseded
10	15017	КРОНШТЕЙН Дроссельная заслонка BRACKET Throttle	1
11	78291	ВИНТ (0.190-24 x 0.500) Кронштейн дроссельной заслонки SCREW (.190-24 x .500) Throttle Bracket	2
12	26996	СТОПОРНАЯ ШАЙБА (№10), нержавеющая сталь Винт кронштейна дроссельного заслонки LOCKWASHER (#10) Stainless Steel Throttle Bracket Screw	2
13	79989	ГАЙКА (№10-24), нержавеющая сталь Винт кронштейна дроссельного заслонки NUT (#10-24) Stainless Steel Throttle Bracket Screw	2
14	98851	ШПИЛЬКА Кабель STUD Cable	1	discontinued
15	21631	ШАЙБА (0.255 x 0.625 x 0.0312) Шпилька троса WASHER (.255 x .625 x .0312) Cable Stud	2	superseded
16	31866	ПРОСТАВКА (0.256 x 0.313 x 0.625) Шпилька троса SPACER (.256 x .313 x .625) Cable Stud	1
17	35045	ГАЙКА (0.250-28) Шпилька троса NUT (.250-28) Cable Stud	1	superseded
18	46857	ШПИЛЬКА (5/16 x 1-7/8) STUD (5/16 x 1-7/8)	4
19	848136	ШАЙБА (0.328 x 0.680 x 0.190) Шпилька карбюратора WASHER (.328 x .680 x .190) Carburetor Stud	4
2	48143	ПРУЖИНА Фильтр SPRING Filter	2	superseded
20	35814	ГАЙКА (0.312-24), нержавеющая сталь Шпилька карбюратора NUT (.312-24) Stainless Steel Carburetor Stud	4	superseded
21	848176	ШПИЛЬКА (0.250-20 x 4.310) Пламегаситель STUD (.250-20 x 4.310) Flame Arrestor	1
22	848585	ПЛАМЕГАСИТЕЛЬ Пламя ARRESTOR Flame	1	superseded
23	86400	ШАЙБА Шпилька пламегасителя WASHER Flame Arrestor Stud	1
24	35888	ГАЙКА (0.250-28), нержавеющая сталь Шпилька пламегасителя NUT (.250-28) Stainless Steel Flame Arrestor Stud	1
25	821284A11	ШЛАНГ В СБОРЕ (9.50") – воздухоотводная трубка HOSE ASSEMBLY (9.50 In.)-Vent	2	discontinued
26	84763012	КРЫШКА Хомут Продувочный шланг COVER Clamp End Vent Hose	4	discontinued
27	96112	ШПИЛЬКА (0.250-28 x 2.00) Якорь троса газа – трос газа к карбюратору STUD (.250-28 x 2.00) Throttle Cable Anchor-Throttle Cable to Carburetor	1	superseded
28	20361	ГАЙКА (0.250-28) (0.250-28) – шпилька троса газа NUT (.250-28) (.250-28)-Throttle Cable Stud	1	superseded
29	28426	ШАЙБА (0.250-28) – шпилька троса газа WASHER (.250-28)-Throttle Cable Stud	1	discontinued
3	93568	ФИЛЬТР FILTER	2
30	29245	ШАЙБА (0.281 x 0.500 x 0.060), нержавеющая сталь Шпилька троса газа WASHER (.281 x .500 x .060) Stainless Steel Throttle Cable Stud	2	superseded
31	818894	ВТУЛКА Шпилька троса газа BUSHING Throttle Cable Stud	1
32	20361	ГАЙКА (0.250-28) Шпилька троса газа NUT (.250-28) Throttle Cable Stud	1	superseded
33	848597	НАКЛЕЙКА Пламегаситель DECAL Flame Arrestor	1	discontinued
4	848591	ТРУБОПРОВОД Впуск топлива LINE Fuel Inlet	1
5	93385	ФИТИНГ (90 градусов) Впускная труба топливопровода FITTING (90 Degree) Fuel Inlet Tube	1
6	848438	ПРОКЛАДКА Свеча зажигания (медная) GASKET Flair (Copper)	2
7	41610	ПРОКЛАДКА Проставка GASKET Spacer	2
8	940701	КРОНШТЕЙН Дроссельная заслонка BRACKET Throttle	1
9	32817	ПРУЖИНА Возврат дроссельной заслонки SPRING Throttle Return	1	superseded
NS	13220	РЕМОНТНЫЙ КОМПЛЕКТ Капремонт карбюратора REBUILD KIT Carburetor Overhaul	1
NS	42270A1	КОМПЛЕКТ ПРОКЛАДОК Карбюратор GASKET SET Carburetor	1	discontinued
NS	848243	КЛАПАН МОЩНОСТИ POWERVALVE	1	discontinued
NS	816827	КОМПЛЕКТ НАСОСА Педаль газа PUMP KIT Accelerator	1	discontinued
NS	650875	ВОДОМЕТНЫЙ Главн. (0.082) JET Main (.082)	1	discontinued
NS	650893	ВОДОМЕТНЫЙ Главн. (0.105) JET Main (.105)	1	discontinued
NS	650889	ВОДОМЕТНЫЙ Главн. (0.104) JET Main (.104)	1	discontinued
NS	650881	ВОДОМЕТНЫЙ Главн. (0.093) JET Main (.093)	2	discontinued
