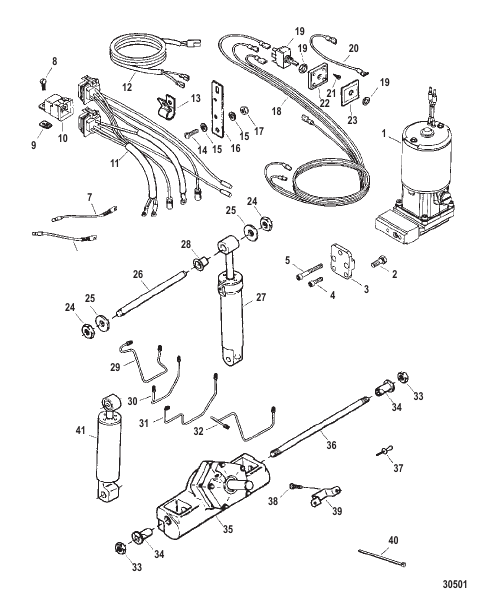

TRIM & TILT ASSEMBLY (853515A3)
Parts (44)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 853520A1 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ (Перечень деталей см. в разделе «Насос/двигатель в сборе») PUMP/MOTOR ASSEMBLY (See Pump/Motor Assembly Section For Parts Breakdown) |
1 | superseded |
| 10 | 819509 |
РЕЛЕ RELAY |
2 | superseded |
| 11 | 819514A11 |
ЖГУТ ПРОВОДОВ В СБОРЕ Дифферент Реле HARNESS ASSEMBLY Trim Relay |
1 | |
| 12 | F692042 |
ПРОВОД В СБОРЕ WIRE ASSEMBLY |
1 | discontinued |
| 13 | F289446-1 |
ЗАЖИМ CLAMP |
1 | discontinued |
| 14 | 41069 |
ВИНТ (№10-24 x 0.750) SCREW (#10-24 x .750) |
2 | |
| 15 | 89302 |
ШАЙБА (0.203 x 0.406 x 0.040) WASHER (.203 x .406 x .040) |
4 | |
| 16 | F685948 |
КРОНШТЕЙН Реле BRACKET Relay |
1 | discontinued |
| 17 | F7009 |
ГАЙКА (№10-24) NUT (#10-24) |
2 | discontinued |
| 18 | F691844 |
ЖГУТ ПРОВОДОВ В СБОРЕ HARNESS ASSEMBLY |
1 | discontinued |
| 19 | F664449 |
ПЕРЕКЛЮЧАТЕЛЬ Дифферент SWITCH Trim |
1 | discontinued |
| 2 | 28782 |
ВИНТ (0.312-18 x 0.880), нержавеющая сталь SCREW (.312-18 x .880) Stainless Steel |
3 | |
| 20 | 819117A1 |
ПРОВОД В СБОРЕ WIRE ASSEMBLY |
1 | discontinued |
| 21 | F1934 |
ВИНТ (№6 x .500) SCREW (#6 x .500) |
4 | discontinued |
| 22 | F413420 |
ФИКСАТОР Пластина переключателя RETAINER Switch Plate |
1 | discontinued |
| 23 | F449181 |
ПЛАСТИНА Переключатель системы дифферента PLATE Trim Switch |
1 | discontinued |
| 24 | 35778 |
ГАЙКА (.500-20) NUT (.500-20) |
2 | superseded |
| 25 | F1960 |
ШАЙБА WASHER |
2 | discontinued |
| 26 | F449889 |
ВАЛ Верхний амортизатор SHAFT Shock Upper |
1 | discontinued |
| 27 | 819108F |
ЦИЛИНДР В СБОРЕ Подъемный механизм CYLINDER ASSEMBLY Lift |
1 | discontinued |
| 28 | F178344 |
ВТУЛКА BUSHING |
1 | discontinued |
| 29 | 8354911 |
ТРУБОПРОВОД Гидравлический LINE Hydraulic |
1 | discontinued |
| 3 | 855248 |
ПЛАСТИНА Переходник PLATE Adapter |
1 | discontinued |
| 30 | 8354891 |
ТРУБОПРОВОД Гидравлический LINE Hydraulic |
1 | discontinued |
| 31 | 8354881 |
ТРУБОПРОВОД Гидравлический LINE Hydraulic |
1 | discontinued |
| 32 | 8354901 |
ТРУБОПРОВОД Гидравлический LINE Hydraulic |
1 | discontinued |
| 33 | F7053 |
ГАЙКА (0.625-18), латунь (0.625-18) NUT (.625-18) Brass (.625-18) |
2 | discontinued |
| 34 | F449362 |
ВТУЛКА BUSHING |
2 | |
| 35 | 818055A3 |
КОРПУС В СБОРЕ Цилиндр системы дифферента (Перечень деталей см. в разделе «Корпус в сборе – Цилиндр системы дифферента (818055A3)») HOUSING ASSEMBLY Trim Cylinder (See Housing Assembly-Trim Cylinder (818055A3) Section For Parts Breakdown) |
1 | discontinued |
| 36 | F449632 |
ВАЛ Установка дифферента SHAFT Trim Mount |
1 | discontinued |
| 37 | F1966 |
ПРОБКА PLUG |
1 | discontinued |
| 38 | 34939 |
ВИНТ (0.250-20 x 0.500) SCREW (.250-20 x .500) |
2 | discontinued |
| 39 | F449354 |
КРОНШТЕЙН Упор BRACKET Thrust |
1 | discontinued |
| 4 | 19949075 |
ВИНТ (0.250-20 x 0.750) SCREW (.250-20 x .750) |
1 | discontinued |
| 40 | 816311 |
ЛЕНТОЧНЫЙ ХОМУТ (8.00") TIE STRAP (8.00 Inches) |
2 | superseded |
| 41 | FS719962 |
АМОРТИЗАТОР В СБОРЕ SHOCK ABSORBER ASSEMBLY |
1 | discontinued |
| 5 | 19949200 |
ВИНТ (0.250-20 x 2.00) SCREW (.250-20 x 2.00) |
1 | discontinued |
| 6 | 88212A4 |
ПРОВОД В СБОРЕ (Синий/белый) WIRE ASSEMBLY (Blue/White) |
1 | discontinued |
| 7 | 88819A2 |
ПРОВОД В СБОРЕ (Зеленый/белый) WIRE ASSEMBLY (Green/White) |
1 | discontinued |
| 8 | 852453 |
ВИНТ (№10-24 x 0.560) SCREW (#10-24 x .560) |
2 | |
| 9 | 819485 |
ПЛАСТИНА Переходник PLATE Adapter |
2 | discontinued |
| NS | 819504A2 |
КОМПЛЕКТ КРОНШТЕЙНА Перевозка BRACKET KIT Trailering |
1 | discontinued |
| NS | F525629 |
ШТИФТ Крепеж PIN Hitch |
1 | discontinued |
| _ | 853515A3 |
ДИФФЕРЕНТ И НАСОС В СБОРЕ (3-цил. модели) TRIM AND PUMP ASSEMBLY (3 Cylinder Models) |
1 | discontinued |
