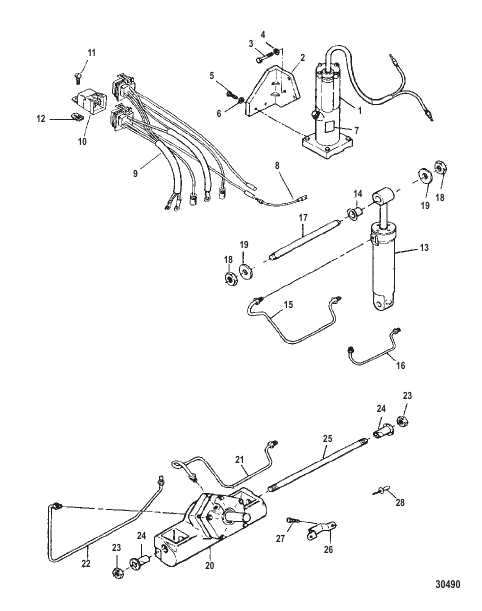

TRIM & TILT ASSEMBLY (BULLET CONNECTORS) (819762A4)
Parts (34)
| # | Part Number | Description | Qty | Status |
|---|---|---|---|---|
| 1 | 819480A1 |
УЗЕЛ НАСОСОВ И ДВИГАТЕЛЕЙ (Штепсельные разъемы) (См. ПРИМЕЧАНИЕ) (Перечень деталей см. в разделе «Насос/двигатель в сборе») PUMP/MOTOR ASSEMBLY (Bullet Connectors) (See NOTE) (See Pump/Motor Assembly Section For Parts Breakdown) |
1 | discontinued |
| 10 | 819509 |
РЕЛЕ RELAY |
2 | superseded |
| 11 | F1733 |
ВИНТ (№10-24 x 0.562) НЕРЖ SCREW (#10-24 x .562) SS |
2 | superseded |
| 12 | 819485 |
ПЛАСТИНА Переходник PLATE Adapter |
2 | discontinued |
| 13 | 819108F |
ЦИЛИНДР В СБОРЕ Наклон CYLINDER ASSEMBLY Tilt |
1 | discontinued |
| 14 | F178344 |
ВТУЛКА BUSHING |
1 | discontinued |
| 15 | F719758 |
ТРУБОПРОВОД Гидравлический (понижающий) LINE Hydraulic (Down) |
1 | superseded |
| 16 | F719865 |
ТРУБОПРОВОД Гидравлический (ПОВЫШАЮЩИЙ) LINE Hydraulic (UP) |
1 | discontinued |
| 17 | F449889 |
ВАЛ Верхний амортизатор SHAFT Shock Upper |
1 | discontinued |
| 18 | 35778 |
ГАЙКА (.500-20) NUT (.500-20) |
2 | superseded |
| 19 | F1960 |
ШАЙБА WASHER |
2 | discontinued |
| 2 | F743454F |
КРОНШТЕЙН Опора BRACKET Mount |
1 | discontinued |
| 20 | 818055A3 |
КОРПУС В СБОРЕ Цилиндр системы дифферента (2A449545-2) (Перечень деталей см. в разделе «Корпус в сборе – Цилиндр системы дифферента (818055A3)») HOUSING ASSEMBLY Trim Cylinder (2A449545-2) (See Housing Assembly-Trim Cylinder (818055A3) Section For Parts Breakdown) |
1 | discontinued |
| 21 | F719254 |
ТРУБОПРОВОД Гидравлический (понижающий) LINE Hydraulic (Down) |
1 | superseded |
| 22 | F719253 |
ТРУБОПРОВОД Гидравлический (ПОВЫШАЮЩИЙ) LINE Hydraulic (UP) |
1 | discontinued |
| 23 | F7053 |
ГАЙКА (0.625-18), латунь (0.625-18) NUT (.625-18) Brass (.625-18) |
2 | discontinued |
| 24 | F449362 |
ВТУЛКА Вал корпуса системы дифферента BUSHING Trim Housing Shaft |
1 | |
| 25 | F449632 |
ВАЛ Корпус системы дифферента SHAFT Trim Housing |
1 | discontinued |
| 26 | F449354 |
КРОНШТЕЙН Упор BRACKET Thrust |
1 | discontinued |
| 27 | 34939 |
ВИНТ (0.250-20 x 0.500) SCREW (.250-20 x .500) |
2 | discontinued |
| 28 | F1966 |
ПРОБКА PLUG |
1 | discontinued |
| 3 | 90086 |
ВИНТ (0.312-18 x 1.500) SCREW (.312-18 x 1.500) |
3 | superseded |
| 4 | 53166 |
СТОПОРНАЯ ШАЙБА (0.312) LOCKWASHER (.312) |
3 | |
| 5 | F2008 |
ВИНТ (0.250-20 x 0.875) SCREW (.250-20 x .875) |
2 | discontinued |
| 6 | 26992 |
СТОПОРНАЯ ШАЙБА (0.250), нержавеющая сталь LOCKWASHER (.250) Stainless Steel |
2 | |
| 7 | 435301 |
НАКЛЕЙКА Осторожно – Усилитель дифферента Давление дифферента DECAL Caution-Power Trim Trim Pressure |
1 | |
| 8 | 88819A2 |
ПРОВОД В СБОРЕ (Зеленый/белый) WIRE ASSEMBLY (Green/White) |
1 | discontinued |
| 8 | 88212A4 |
ПРОВОД В СБОРЕ (Синий/белый) WIRE ASSEMBLY (Blue/White) |
1 | discontinued |
| 9 | 819514A1 |
ЖГУТ ПРОВОДОВ В СБОРЕ HARNESS ASSEMBLY |
1 | superseded |
| NS | 819504A1 |
КОМПЛЕКТ КРОНШТЕЙНА Блокировка для перевозки BRACKET KIT Lock-Trailering |
1 | superseded |
| NS | F525629 |
ШТИФТ Крепеж PIN Hitch |
1 | discontinued |
| NS | FS631962 |
АМОРТИЗАТОР В СБОРЕ SHOCK ABSORBER ASSEMBLY |
1 | superseded |
| NS | F178344 |
ВТУЛКА BUSHING |
1 | discontinued |
| _ | 819762A4 |
ДИФФЕРЕНТ И НАКЛОН В СБОРЕ TRIM AND TILT ASSEMBLY |
1 | superseded |
